Feuerbeständiges XLPE-Kupfer-Steuerkabel

Produktmodelle: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 usw.

In Brandschutz- und Notfallleitsystemen muss das Steuerkabel auch bei außergewöhnlicher Hitze oder Feuer weiterhin elektrische Signale übertragen. Das feuerbeständige XLPE-Kupfersteuerkabel ist für diese Niederspannungskreise vorgesehen und deckt Konfigurationen für die Innenverlegung, abgeschirmte Signalverkabelung und mechanisch geschützte Installationen ab. Die Produktpalette umfasst ungepanzerte, abgeschirmte und gepanzerte Konstruktionen, um unterschiedlichen Verlegebedingungen gerecht zu werden.

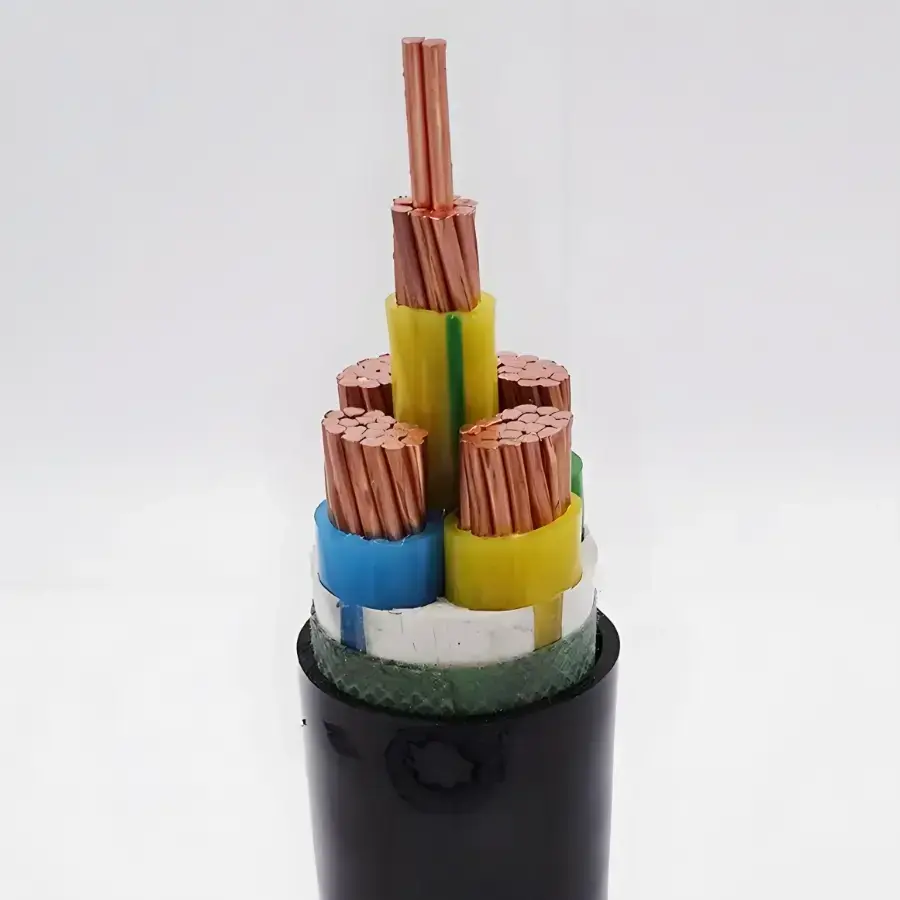

Das Kabel besteht aus einem Kupferleiter, einer XLPE-Isolierung und einer zweischichtigen feuerfesten Struktur aus synthetischem Glimmerband. Die mitgelieferten technischen Daten geben für die VPE-Isolierung eine maximale Dauerbetriebstemperatur von 90 °C an. Aderzahl, Leiterquerschnitt, Abschirmung und Armierung können je nach Steuerstromkreis, Geräteanschluss und Installationsart ausgewählt werden.

Produktspezifikation, Abmessungen und technische Parametertabelle

Konstruktion und feuerbeständige Leistung

Hochreiner Kupferleiter

Die mitgelieferte Spezifikation identifiziert 99,99 % hochreines, sauerstofffreies Kupfer als Leitermaterial. Für N-KYJV sind Massivleiter der Klasse 1 aufgeführt, während für die entsprechenden flexiblen Modelle flexible Leiterkonfigurationen verfügbar sind. Es sind Querschnitte von 0,75 bis 6 mm² und Aderzahlen von 2 bis 61 aufgeführt, sodass die Kabelkonfiguration an unterschiedliche Steuerkreisanordnungen angepasst werden kann.

XLPE-Isolierung

XLPE-vernetztes Polyethylen bildet die primäre Isolierschicht. Die technischen Daten geben eine maximale Dauerbetriebstemperatur von 90℃ und eine kurzfristige Überlasttoleranz von 130℃ an. Dieser Temperaturbereich sollte zusammen mit der Leiterbelastung, den Umgebungsbedingungen und der tatsächlichen Installationsumgebung bei der Auswahl des Kabels berücksichtigt werden.

Doppelschichtige feuerbeständige Struktur aus Glimmer

Die feuerbeständige Schicht besteht aus einer doppellagigen synthetischen Glimmerbandumwicklung. Gemäß der mitgelieferten Spezifikation kann das Kabel bei einer offenen Feuertemperatur von nicht weniger als 830 °C 90 Minuten lang unter Spannung bleiben. Die feuerbeständige Schicht ist daher ein wesentlicher Bestandteil des Kabelaufbaus für Notsteuer- und Signalstromkreise, bei denen ein Weiterbetrieb der Stromkreise vorgeschrieben ist.

Flammhemmender Außenmantel

Der Außenmantel ist als flammhemmendes Polyolefin spezifiziert. Zusätzlich zum Schutz der inneren Kabelstruktur während der Installation und Wartung soll der Mantel die Flammenausbreitung unter den angegebenen Brandschutzbedingungen einschränken.

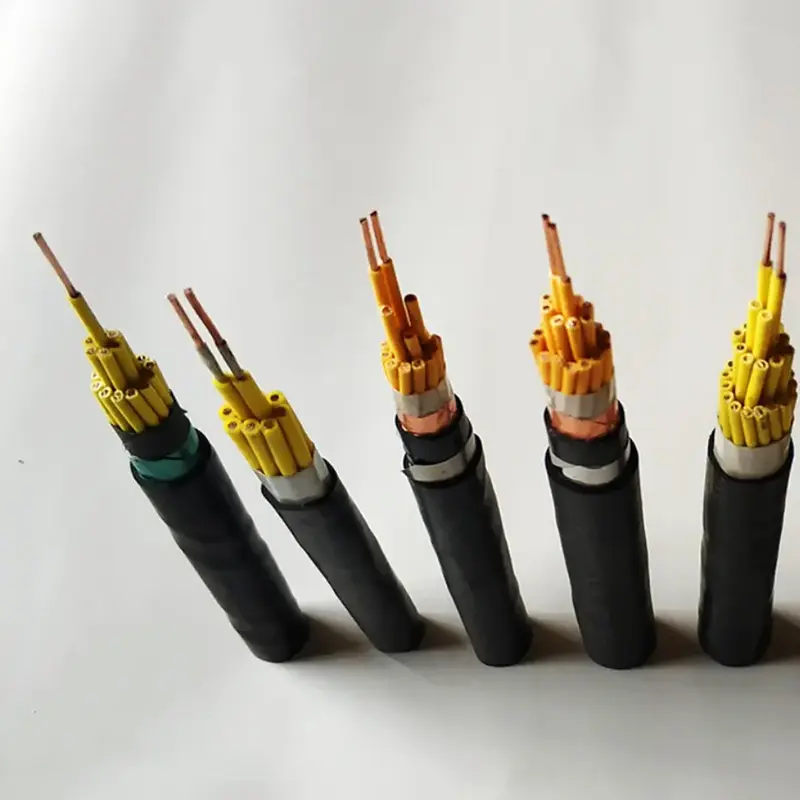

Modelle für unterschiedliche Einbaubedingungen

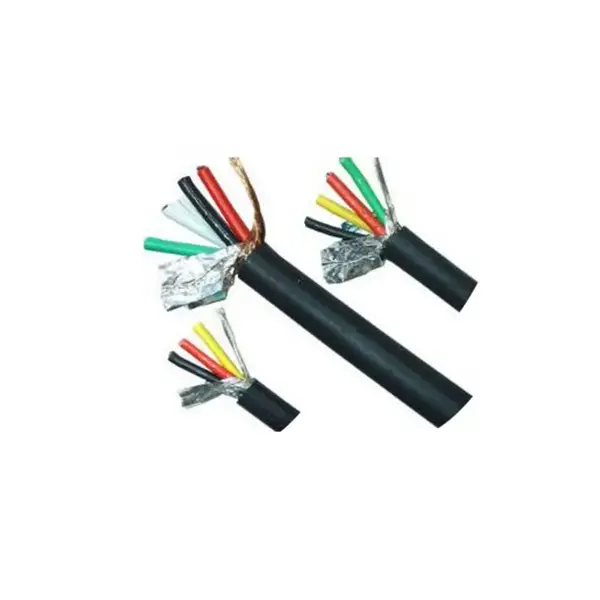

Die ungepanzerte NH-KYJY/NH-KYJYR-Konstruktion hat einen minimalen Biegeradius von 6-fachem Kabelaußendurchmesser und kann für Kabelrinnen, Innenrohre und Kabelgräben verwendet werden. Wenn elektromagnetische Störungen ein Problem darstellen, bietet die geschirmte NH-KYJYP-Konfiguration eine Kupfergeflechtabschirmung mit der angegebenen Abdeckung von mindestens 80 %.

Für Strecken, die mechanischem Druck ausgesetzt sind, oder für die unterirdische Verlegung sind N-KYJV22 und N-KYJY23 mit doppellagiger Stahlbandpanzerung und einem Mindestbiegeradius von 12-fachem Kabelaußendurchmesser aufgeführt. Vor der Auswahl der gepanzerten Konstruktion sollten die Installationsmethode, die mechanische Belastung, die Vergrabungsbedingungen und das erforderliche Schutzniveau bestätigt werden.

Wo das Kabel verwendet wird

Brandschutzsysteme

Steuer- und Signalkreise für Feuermelder, Sprinklerpumpen, Rauchabzugsventilatoren, Brandschutzklappen und Notbeleuchtung können das Kabel verwenden, wenn die erforderliche Feuerbeständigkeit und die elektrischen Parameter den Projektspezifikationen entsprechen.

Unterirdische und geschlossene Anlagen

Tunnel, umfassende Versorgungskorridore, Tiefgaragenbereiche und andere geschlossene Räume erfordern möglicherweise feuerbeständige Steuerkabel für Notfallausrüstung und Brandschutzverbindungssysteme.

Neue Energieanlagen

Photovoltaik-Kraftwerke, Energiespeicherräume und Ladeinfrastruktur können Notregelkreise beinhalten, bei denen Temperatur, Brandverhalten und Installationsbedingungen gemeinsam berücksichtigt werden müssen.

Öffentliche Gebäude und Gebäude mit hoher Belegung

Krankenhäuser, Schulen, Einkaufszentren, Flughäfen und Bürogebäude benötigen möglicherweise feuerbeständige Steuerkreise für Notfallsysteme und Gebäudetechnik.

Industrieanlagen

Metallurgische, chemische und andere Industrieanlagen können vorbehaltlich der geltenden Projektanforderungen feuerbeständige Steuerkabel für Geräteabschaltung, Alarm, Notbelüftung und damit verbundene Steuerfunktionen verwenden.

Exportierte elektrische Ausrüstung

Das Kabel kann als Teil elektromechanischer Ausrüstung oder Brandschutzsysteme für Auslandsprojekte spezifiziert werden, wobei die erforderlichen Standards, Prüfdokumentationen und Verpackungen entsprechend dem Zielmarkt bestätigt werden.

Überlegungen zur technischen Überprüfung und Beschaffung

Bei einem feuerfesten Steuerkabel sollte sich die Überprüfung nicht nur auf das Leitermaterial erstrecken. Der Leiterquerschnitt, die Aderanzahl, der Isolationswiderstand, das Spannungsfestigkeitsergebnis, die feuerbeständige Schicht, das Mantelmaterial und die anwendbaren Installationsbedingungen sollten alle mit der Projektspezifikation übereinstimmen.

Die bereitgestellten Daten geben 3000 V/5 Min. für die Spannungsfestigkeitsprüfung des fertigen Produkts und einen Isolationswiderstand von mindestens 1000 MΩ·km bei 20 °C an. Bei der Projektbeschaffung sollten die erforderlichen Testberichte, Zertifizierungsdokumente und geltenden Zielmarktstandards anhand des genauen Kabelmodells und nicht anhand der Produktkategorie als Ganzes bestätigt werden.

Bei Exportaufträgen kann die Verpackung entsprechend der gelieferten Spezifikation mit Kunststofffolie und Kunststoff- oder begasten Holzrollen erfolgen. Aderbezeichnung, Lieferlänge und etwaige Anforderungen an Abschirmung, Armierung oder raucharme, halogenfreie Konstruktion sollten in der Bestellspezifikation enthalten sein.

So geben Sie das Kabel für ein Projekt an

Bestätigen Sie zunächst die Steuerspannung und die erforderliche Brandschutzstufe. Bestimmen Sie dann den Leiterquerschnitt und die Anzahl der Adern entsprechend der angeschlossenen Geräte und Schaltungskonstruktion. Wenn die Kabeltrasse durch einen Bereich mit elektromagnetischen Störungen verläuft, kann eine geschirmte Konstruktion in Betracht gezogen werden. Bei direkter Erdverlegung oder mechanisch freigelegten Strecken kann ein gepanzertes Modell erforderlich sein.

Der Verlegeweg bestimmt auch den minimalen Biegeradius. Ungepanzerte Versionen erfordern mindestens das 6-fache des Kabelaußendurchmessers, geschirmte Versionen mindestens das 8-fache und die aufgeführten armierten Versionen mindestens das 12-fache. Bei Projekten mit Tunneln, Krankenhäusern, Einkaufszentren oder anderen stark frequentierten Standorten sollte die erforderliche raucharme, halogenfreie oder andere spezielle Kabelkonstruktion vor der Bestellung in der Projektspezifikation bestätigt werden.

FAQ

1. Welcher Standard ist für dieses Kabel spezifiziert?

Die mitgelieferte technische Tabelle identifiziert GB/T 9330 als den anwendbaren Standard für das Produkt. Bei Auslandsprojekten sollten die erforderlichen internationalen Standards, Zertifizierungsdokumente und Prüfanforderungen entsprechend dem Zielmarkt und der genauen Kabelkonstruktion bestätigt werden.

2. Was ist die feuerbeständige Konstruktion und wie lange kann der Stromkreis unter Spannung bleiben?

Als feuerbeständige Schicht verwendet das Kabel ein doppellagiges synthetisches Glimmerband. Die bereitgestellten technischen Daten spezifizieren eine kontinuierliche Energieversorgung für 90 Minuten bei einer offenen Feuertemperatur von nicht weniger als 830 °C. Die tatsächliche Feuerwiderstandsklassifizierung und Prüfdokumentation sollte anhand des bestellten Modells und der geltenden Projektnorm überprüft werden.

3. Welche Leitergrößen und Adermengen sind verfügbar?

Die aufgeführten Standardleiterquerschnitte betragen 0,75, 1,0, 1,5, 2,5, 4 und 6 mm². Zu den Standardkernserien gehören 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 und 61 Kerne. Spezielle Kernzahlen können je nach Projektanforderung besprochen werden.

4. Gibt es geschirmte und gepanzerte Versionen?

Ja. Geschirmtes NH-KYJYP ist mit einer Abschirmung aus Kupfergeflecht und einer Abdeckungsrate von mindestens 80 % aufgeführt. N-KYJV22 und N-KYJY23 sind mit doppellagiger Stahlbandpanzerung gelistet. Das Modell sollte entsprechend elektromagnetischer Interferenz, mechanischer Belastung und Installationsmethode ausgewählt werden.

5. Welcher Biegeradius sollte bei der Montage eingehalten werden?

Gemäß der mitgelieferten Spezifikation erfordert ungepanzertes NH-KYJY/NH-KYJYR einen Mindestbiegeradius von 6-fachem Kabelaußendurchmesser, geschirmtes NH-KYJYP mindestens 8-fach und gepanzertes N-KYJV22 oder N-KYJY23 mindestens 12-fach.

6. Welche Informationen werden für ein Angebot benötigt?

Bitte geben Sie das gewünschte Modell, den Leiterquerschnitt, die Aderanzahl, die Kabellänge, die Nennspannung, die Verlegeart und die Installationsumgebung an. Wenn Abschirmung, Stahlbandpanzerung, raucharme, halogenfreie Konstruktion, besondere Lieferlänge oder Exportverpackung erforderlich sind, sollten diese Angaben ebenfalls enthalten sein, damit Spezifikation und Dokumentation genau aufeinander abgestimmt werden können.
