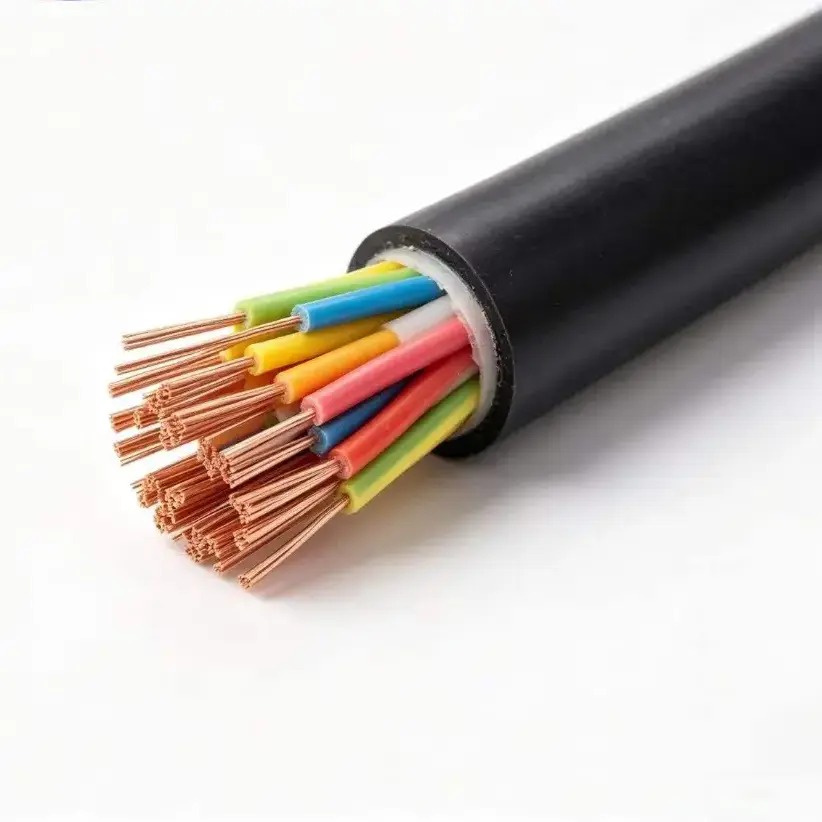

XLPE-Kupfer-Steuerkabel

Produktmodelle: KYJV, KYJVP, KYJV22, KYJY usw.

XLPE-Kupfer-Steuerkabel werden für Niederspannungs-Steuerungs-, Instrumentierungs- und Signalkreise verwendet, bei denen das Isolationssystem erhöhten Betriebstemperaturen standhalten muss. Die Standardkonstruktion kombiniert hochreine, sauerstofffreie Kupferleiter mit XLPE-Isolierung und einem PVC-Außenmantel. Für unterschiedliche Installationsbedingungen stehen ungepanzerte, abgeschirmte und mit Stahlband gepanzerte Konfigurationen zur Verfügung.

Die mitgelieferten technischen Daten geben eine Nennspannung von 450/750 V, eine maximale Dauerbetriebstemperatur von 90 °C und Standardleiterquerschnitte von 0,75 bis 6 mm² an. Je nach Schaltung und Verlegeart kann das Kabel mit massiven oder flexiblen Leitern, mehreren Aderkonfigurationen, Abschirmung, Armierung oder der raucharmen, halogenfreien WDZ-Konstruktion geliefert werden.

Produktspezifikation, Abmessungen und technische Parametertabelle

Konstruktion und elektrische Eigenschaften

1. XLPE-Isolierung

Vernetztes Polyethylen bildet die primäre Isolationsschicht. Die mitgelieferte Spezifikation gibt eine maximale Langzeitbetriebstemperatur von 90 °C und eine kurzfristige Überlasttoleranz von 130 °C an. Dieser Temperaturbereich ist einer der Hauptgründe, eine XLPE-Isolierung in Betracht zu ziehen, wenn eine Steuerungsinstallation über den typischen Bedingungen von PVC-isolierten Allzweckkabeln betrieben werden kann.

2. Optionen für Kupferleiter

Der Leiter besteht aus 99,99 % hochreinem, sauerstofffreiem Kupfer. KYJV verwendet einen Massivleiter der Klasse 1, während KYJVR mit einem flexiblen Leiter der Klasse 5 gelistet ist. Die Leiterkonstruktion kann daher an feste Verkabelungen oder Installationen angepasst werden, bei denen zusätzliche Flexibilität erforderlich ist.

3. PVC-Mantel und Funktionsvarianten

Der Standard-Außenmantel besteht aus PVC, als Upgrade-Option ist eine raucharme WDZ-Version ohne Halogen erhältlich. Das abgeschirmte KYJVP bietet zusätzlich eine Kupfergeflechtabschirmung, während KYJV22 eine Stahlbandpanzerung für Anwendungen verwendet, die zusätzlichen mechanischen Schutz erfordern. Diese Varianten ermöglichen es, den Kabelaufbau an die umgebende Installation anzupassen, anstatt für jedes Projekt eine Konfiguration zu verwenden.

Auswahl der richtigen Konfiguration

Die Anzahl der Adern sollte der Anzahl der vom Kabel versorgten Steuer-, Instrumentierungs- oder Schutzschaltkreise entsprechen. Das Standardsortiment umfasst 2 bis 61 Adern, die Leiterquerschnitte reichen von 0,75 bis 6 mm². Die erforderliche Leitergröße sollte anhand der Stromkreisbelastung, des zulässigen Spannungsabfalls und der Installationsbedingungen ermittelt werden und nicht ausschließlich anhand der Anzahl der Adern ausgewählt werden.

Die Installationsbedingungen bestimmen, ob zusätzlicher Schutz erforderlich ist. Das ungepanzerte KYJV oder KYJVR ist für Kabeltrassen, Innenrohre und feste Kabelgrabenverkabelungen vorgesehen. KYJVP kann in Betracht gezogen werden, wenn elektromagnetische Störungen ein Problem darstellen, während KYJV22 für bestimmte Installationen gedacht ist, die eine Stahlbandpanzerung und mechanischen Schutz erfordern. Bei der Verlegung sind auch die angegebenen Mindestbiegeradien zu berücksichtigen.

Typische Anwendungen

1. Energie- und Elektrogeräte

Das Kabel kann für die Niederspannungssteuerung und Signalverkabelung von PV-Geräten, Energiespeichersystemen, Wechselrichtern, Schaltschränken und zugehörigen Geräten verwendet werden. XLPE-Isolierung bietet den angegebenen langfristigen Betriebstemperaturbereich von 90 °C für Installationen, bei denen Umgebungs- oder Gerätetemperaturen dieses Maß an Isolationsleistung erfordern.

2. Industrielle Automatisierung

Schaltschränke für Werkzeugmaschinen, Pumpen, Lüfter, SPS-Systeme und Prozessgeräte erfordern möglicherweise eine mehradrige Steuerverkabelung mit unterschiedlichen Leiter- und Installationskonfigurationen. Flexible Leiterversionen können die Verlegung um Geräteklemmen und Schränke herum vereinfachen, während abgeschirmte Versionen für Schaltkreise verfügbar sind, in denen elektromagnetische Störungen behoben werden müssen.

3. Kommunale und Gebäudeinfrastruktur

Die Kabelreihe kann in unterirdischen Versorgungstunneln, Kabelgräben, elektrischen Gebäudesystemen und anderen festen Niederspannungs-Steuerungsanlagen eingesetzt werden. Wenn Kabel einer zusätzlichen mechanischen Belastung ausgesetzt sind oder eine direkte Erdverlegung erfordern, bietet die gepanzerte KYJV22-Konfiguration eine andere Installationsoption.

4. Steuerung und Schutz des Energiesystems

Niederspannungssekundärkreise in Umspannwerken, Kraftwerken, Verteilerräumen und elektrischen Geräten können mehradrige Steuerkabel zur Signalerfassung, Verriegelung und Gerätesteuerung verwenden. Das endgültige Modell sollte auf die Schaltungsfunktion, die Leitergröße, die Abschirmungsanforderungen und die Installationsmethode abgestimmt sein.

5. Export von Ausrüstung und Ingenieurprojekten

Bei exportorientierten Elektroausrüstungs- und Ingenieurprojekten sollte die Kabelspezifikation vor der Produktion anhand der geltenden Projektanforderungen bestätigt werden. Dokumentation, Lieferlänge, Trommeltyp und ggf. erforderliche Prüfprotokolle können zusammen mit Kabelmodell und -konstruktion angegeben werden.

Technische Prüfungen vor der Bestellung

Zu den Basisinformationen für ein Projektangebot gehören normalerweise Kabelmodell, Nennspannung, Leiterklasse, Querschnitt, Aderanzahl und erforderliche Länge. Wenn das Kabel in der Nähe von Geräten verlegt wird, die elektromagnetische Störungen erzeugen, ist die Abschirmungsanforderung gesondert anzugeben. Auch eine direkte Erdverlegung oder eine exponierte Installation sollte identifiziert werden, damit die Notwendigkeit einer Panzerung beurteilt werden kann.

Bei Exportaufträgen sollten Verpackung und Dokumentation bereits in der Angebotsphase bestätigt werden. In der mitgelieferten Spezifikation sind Kunststoffspulen und begaste Holzspulen sowie kundenspezifische Lieferlängen aufgeführt. Auch besondere Anforderungen wie die raucharme, halogenfreie WDZ-Konstruktion oder kältebeständige Ausführungen sollten vor der Produktion spezifiziert werden.

FAQ

1. Welche Standards sind für dieses Kabel spezifiziert?

In den mitgelieferten Produktdaten ist GB/T 9330 als nationaler Standard aufgeführt. Wenn für ein Projekt im Ausland zusätzliche Standards, Zertifikate oder Prüfdokumente erforderlich sind, sollten diese Anforderungen entsprechend dem Zielmarkt und den Projektspezifikationen bestätigt werden.

2. Welche Leitergrößen und Adermengen sind verfügbar?

Standardleiterquerschnitte sind 0,75, 1,0, 1,5, 2,5, 4 und 6 mm². Standardkernkonfigurationen reichen von 2 bis 61 Kernen, einschließlich mehrerer mittlerer Kernzahlen. Spezielle Kernmengen können je nach Projektanforderungen hergestellt werden.

3. Wie hoch ist die Betriebstemperatur der XLPE-Isolierung?

Die angegebenen technischen Daten geben eine maximale Dauerbetriebstemperatur von 90 °C und eine kurzfristige Überlasttoleranz von 130 °C an. Die standardmäßige Mindestverlegetemperatur beträgt ≥0 °C, für die Direktverlegung ist eine kältebeständige Variante bei -30 °C gelistet.

4. Wann ist eine geschirmte oder gepanzerte Ausführung erforderlich?

Abgeschirmtes KYJVP kann in Betracht gezogen werden, wenn elektromagnetische Störungen im Signal- oder Steuerkreis kontrolliert werden müssen. Der gepanzerte KYJV22 ist für Verlegebedingungen vorgesehen, die zusätzlichen mechanischen Schutz erfordern, einschließlich einer spezifizierten direkten Erdverlegung. Die Anforderungen an den Mindestbiegeradius sind für ungepanzerte, abgeschirmte und gepanzerte Konstruktionen unterschiedlich.

5. Welche elektrischen Prüfungen sind vor der Auslieferung vorgeschrieben?

Die mitgelieferte Spezifikation listet einen Isolationswiderstand von ≥1000 MΩ·km bei 20 °C und einen Spannungsfestigkeitstest des fertigen Produkts von 3000 V/5 Minuten ohne Durchschlag auf. In der Tabelle ist außerdem eine vollständige Inspektion vor der Auslieferung aufgeführt. Alle projektspezifischen Inspektions- oder Testanforderungen Dritter sollten vor der Produktion bestätigt werden.

6. Können Lieferlänge und Kabelaufbau individuell angepasst werden?

Ja. In den mitgelieferten Daten sind kundenspezifische Lieferlängen mit einer angegebenen Längentoleranz von ±0,5 % aufgeführt. Spezielle Adermengen, flexibler Leiteraufbau, Abschirmung, Armierung, raucharmer, halogenfreier WDZ-Aufbau und kältebeständige Ausführungen können entsprechend den Projektanforderungen spezifiziert werden.
