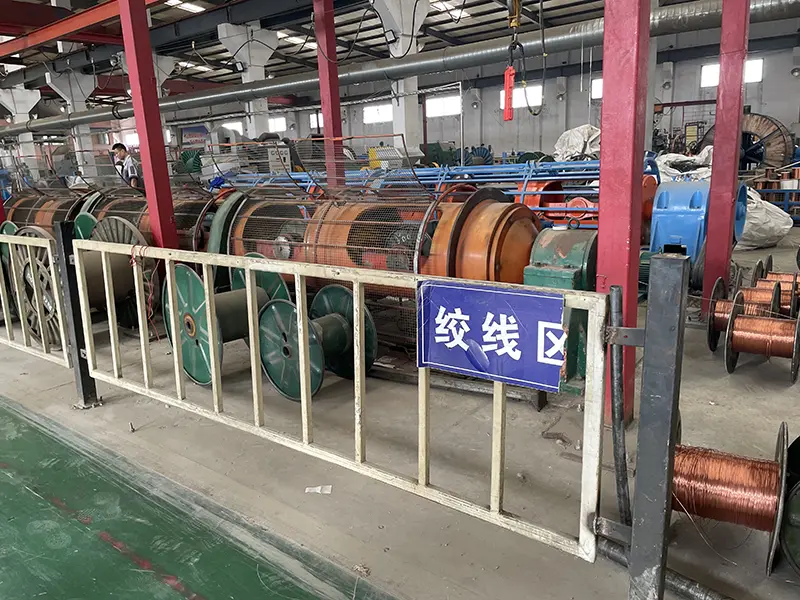

Kupfer-PVC-Steuerkabel

Basisproduktmodell: KVV

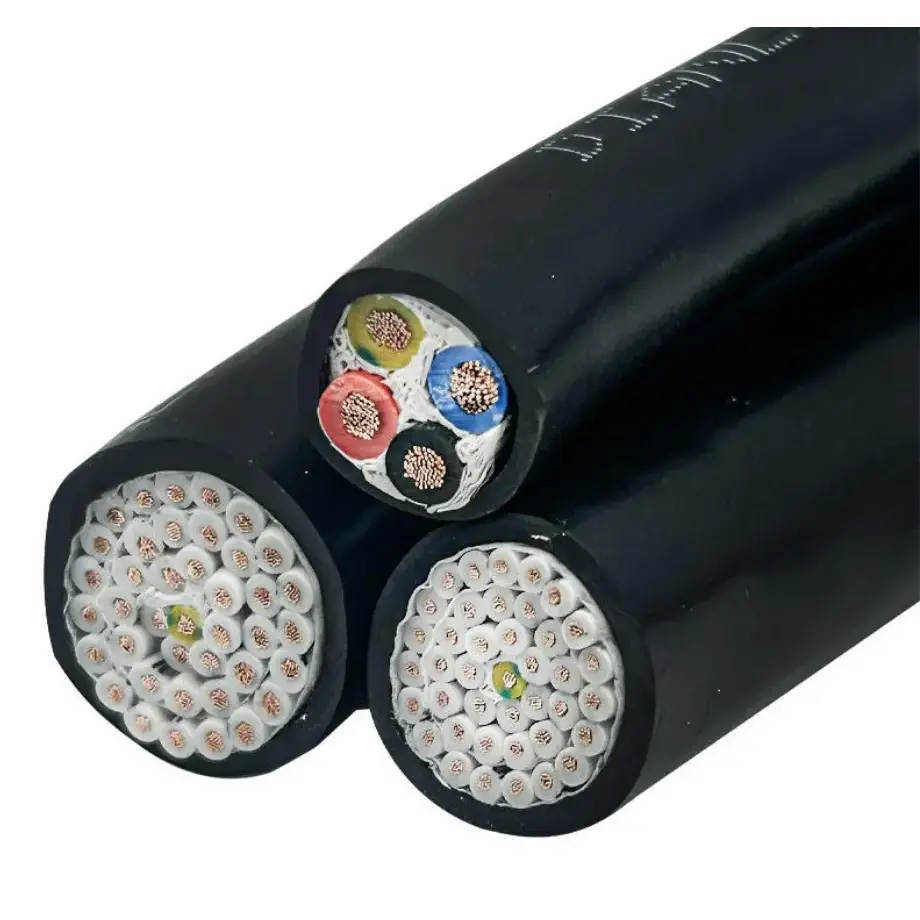

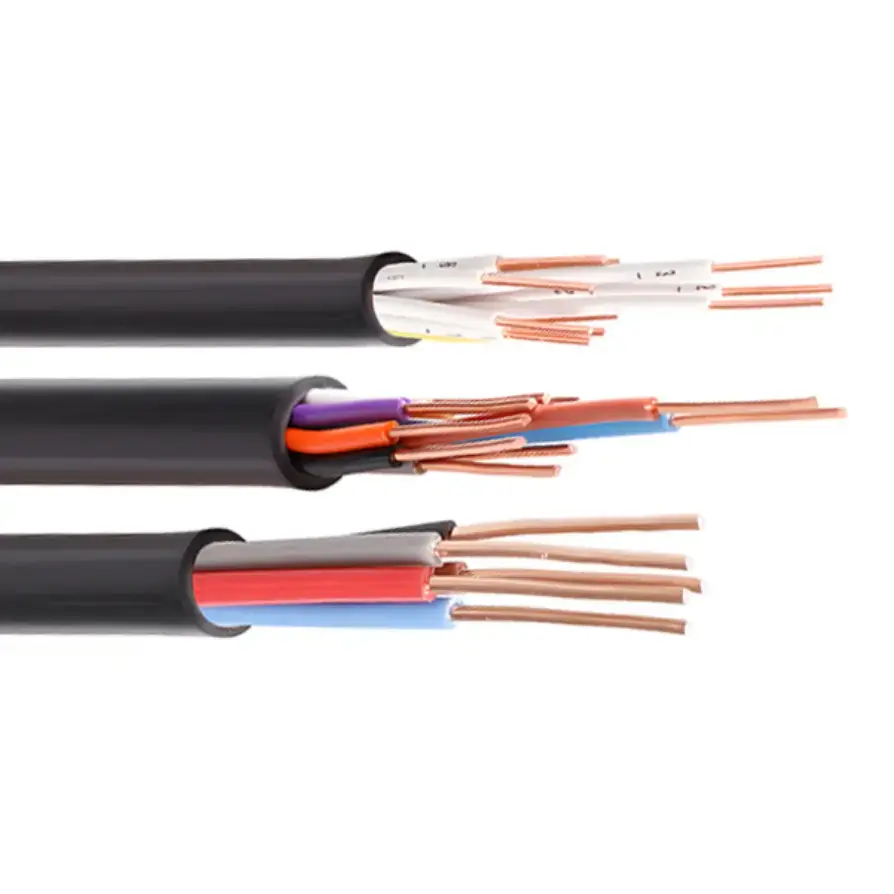

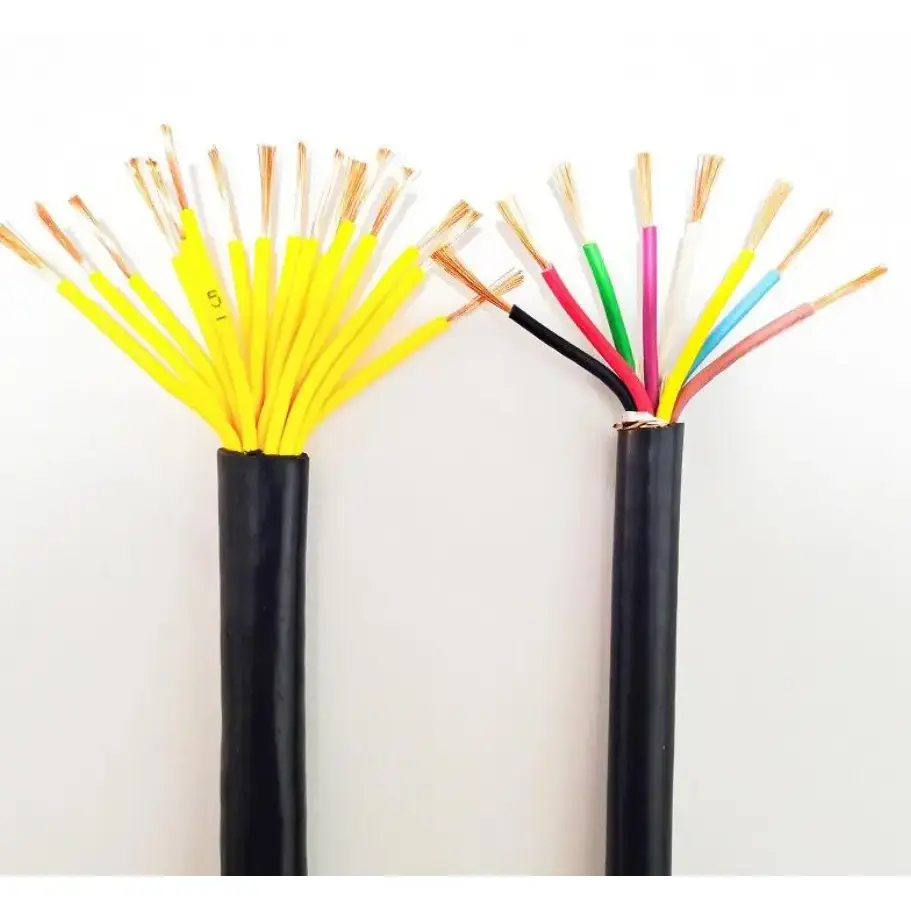

Kupfer-PVC-Steuerkabel kombinieren einen hochreinen, sauerstofffreien Kupferleiter mit PVC-Isolierung und einem Schutzmantel für Niederspannungssteuerung, Überwachung und Hilfsstromkreise. Die KVV-Konstruktion ist für feste Verkabelungen gedacht, bei denen mehrere Steuersignale oder elektrische Funktionen über dasselbe Kabel geleitet werden müssen. Leitergröße, Kernanzahl, Abschirmung und Panzerung können je nach Gerätekonfiguration und Installationsumgebung ausgewählt werden.

Für die Industrieautomation, Elektrogeräte und Gebäudeleitsysteme bietet dieses Kabel eine praktische mehradrige Verkabelungsmöglichkeit zum Anschluss von Schaltschränken, Feldgeräten, Motoren, Sensoren und anderen Hilfsstromkreisen. Die anwendbare Spezifikation sollte anhand der Stromkreisspannung, des Leiterquerschnitts, der Anzahl der Adern, der Verlegemethode und der Umgebungsbedingungen bestätigt werden und nicht allein anhand der Anzahl der Adern.

Produktspezifikationsabmessungen und technische Parametertabelle

Konstruktion und elektrische Eigenschaften

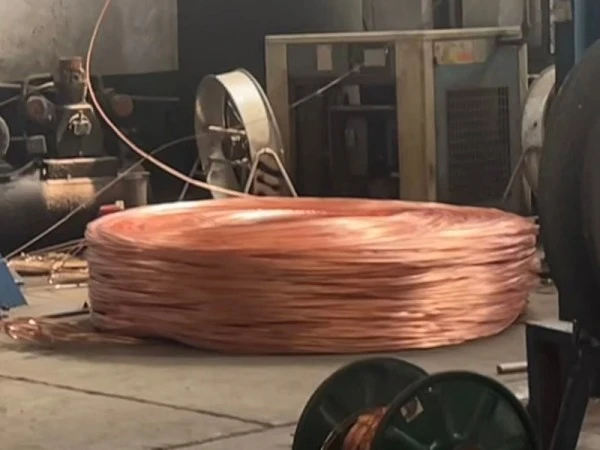

Kupferleiter für Steuer- und Hilfsstromkreise

Der Leiter ist aus hochreinem, sauerstofffreiem Kupfer mit Querschnittsoptionen von 0,5 bis 10 mm² spezifiziert. Bei Steuerungsanwendungen sollte die Leitergröße der angeschlossenen Last, der Steuerspannung, dem zulässigen Spannungsabfall und dem Installationsabstand entsprechen. Der verfügbare Adernbereich von 2 bis 61 Adern ermöglicht zudem die Aufnahme mehrerer Steuer- oder Überwachungskreise in einem Kabel.

PVC-Isolierung und Mantel

PVC bietet die primäre elektrische Isolierung und den äußeren Schutz für die Standard-KVV-Konstruktion. Die angegebene maximale Dauerbetriebstemperatur beträgt 70℃, wobei in der Tabelle eine Verlegeumgebungstemperatur von mindestens 0℃ angegeben ist. Installationsbedingungen außerhalb dieser Grenzen erfordern eine Bestätigung der entsprechenden Kabelkonstruktion und Materialqualität, anstatt einfach die Installationsmethode zu ändern.

Abschirmungs- und Panzerungsoptionen

Steuerkreise, die in der Nähe von Geräten mit variabler Frequenz, Motoren oder anderen Stromquellen installiert sind, erfordern möglicherweise eine zusätzliche Abschirmung. KVVP- und KVVRP-Konfigurationen können eine geflochtene Abschirmung mit der angegebenen Abdeckungsrate verwenden, während KVVP2 eine Kupferbandumwicklung verwendet. Wo mechanischer Schutz Priorität hat, sorgt die KVV22-Konstruktion für eine doppelte Stahlbandpanzerung. Diese Konfigurationen sollten entsprechend der Störquelle, der mechanischen Belastung und dem Verlegeweg ausgewählt werden.

Installationsbedingungen, die sich auf die Kabelauswahl auswirken

Die Installationsmethode steht in direktem Zusammenhang mit der für ein Projekt erforderlichen Kabelkonstruktion. In der Spezifikationstabelle aufgeführte nicht armierte Kabel haben einen minimalen Biegeradius von dem 6-fachen Kabelaußendurchmesser, während armierte oder mit Kupferband abgeschirmte Konstruktionen mindestens das 12-fache des Außendurchmessers erfordern. Durch die Einhaltung des angegebenen Biegeradius wird eine übermäßige mechanische Beanspruchung der Isolierung und Kabelstruktur während der Installation vermieden.

Bei direkter Erdverlegung beträgt die angegebene Mindesttiefe 0,7 m, mit zusätzlichem Schutz vor äußeren mechanischen Beschädigungen. Bei der Parallelverlegung mehrerer Kabel ist auf ausreichenden Wärmeableitungsraum zu achten. Diese Angaben sind besonders relevant, wenn in verschiedenen Installationsbereichen dieselbe Steuerkabelspezifikation verwendet wird.

Anwendungsszenarien

Industrielle Automatisierung: Kupfer-PVC-Steuerkabel können für SPS-Schaltschränke, Produktionsanlagen, Maschinensteuerkreise und Hilfssignalverkabelungen verwendet werden, bei denen mehrere Niederspannungssteuerfunktionen angeschlossen werden müssen.

Mechanische und elektrische Ausrüstung: Wird auf Steuer- und Rückkopplungskreise angewendet, die mit Pumpen, Lüftern, Kompressoren, Werkzeugmaschinen, Kühlgeräten und anderen elektrischen Maschinen verbunden sind.

Gebäude- und Kommunalsysteme: Wird in der Gebäudeautomation, Aufzugssteuerung, Feuerlöschausrüstung, Straßenlaternensteuerung und Wasserversorgungs- oder Entwässerungssystemen verwendet, bei denen die Kabelspezifikation den geltenden Stromkreisanforderungen entspricht.

Neue Energieausrüstung: Kann für Hilfssteuer- und Überwachungsschaltkreise rund um Photovoltaikanlagen, Energiespeichersysteme und Ladeinfrastruktur verwendet werden, wenn Spannung, Temperatur und Installationsbedingungen innerhalb der geltenden Spezifikation liegen.

Transport und Lagerung: Wird auf Steuerkreise für Fördersysteme, Lagerausrüstung und andere elektrisch betriebene Logistiksysteme angewendet. Abgeschirmte oder gepanzerte Konstruktionen können dort in Betracht gezogen werden, wo Störungen oder mechanische Einwirkungen zusätzlichen Schutz erfordern.

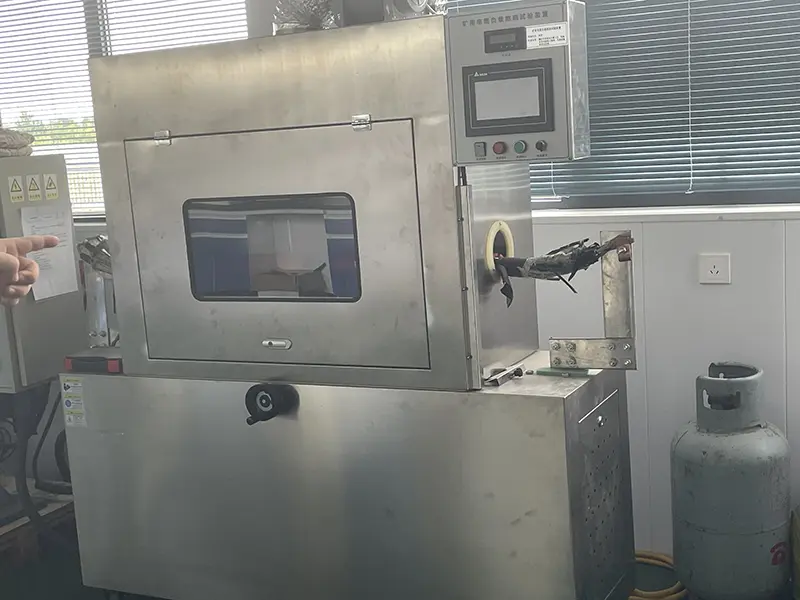

Qualitäts- und Spezifikationsüberprüfung

Für eine technische Beschaffung oder Projektspezifikation sollten Kupfer-PVC-Steuerkabel anhand messbarer Parameter überprüft werden, anstatt sich nur auf allgemeine Produktbeschreibungen zu verlassen. Zu den relevanten Elementen gehören das Leitermaterial, die Querschnittsfläche, die Aderanzahl, der Isolationswiderstand, die Spannungsfestigkeit, der Biegeradius und die ausgewählte Abschirmungs- oder Panzerungsstruktur.

Die mitgelieferte Spezifikation identifiziert GB/T 9330-2020 als Referenzstandard und gibt Nennspannung, Widerstand, Isolierung und Installationsanforderungen an. Bei Exportprojekten sollten die erforderliche IEC-Norm, Testdokumentation und Zielmarktanforderungen vor der Produktion separat bestätigt werden. Wenn eine abgeschirmte, gepanzerte oder feuerbeständige Konstruktion erforderlich ist, sollte das genaue Modell ebenfalls in der Kaufspezifikation angegeben werden.

So wählen Sie die geeignete Spezifikation aus

Beginnen Sie mit der elektrischen Funktion des Stromkreises und bestimmen Sie, ob das Kabel Steuer-, Überwachungs-, Rückmeldungs- oder Hilfssignale überträgt. Bestätigen Sie anschließend den erforderlichen Leiterquerschnitt und die Aderanzahl. Ziehen Sie bei Projekten mit elektrischen Störungen eine abgeschirmte Konstruktion in Betracht; Für exponierte Strecken, bei denen mechanischer Schutz wichtig ist, ist eine gepanzerte Version möglicherweise besser geeignet.

Bei größeren Steuerungssystemen kann die Reservierung zusätzlicher Kerne Kapazität für zukünftige Schaltungsänderungen schaffen. Die Tabelle listet einen Ersatzkernvorschlag von 10 % bis 20 % auf, wobei die Auswahl des Querschnitts anhand der tatsächlichen Last, der Stromkreislänge, des Spannungsabfalls und der Installationsbedingungen überprüft werden sollte. Ein größerer Leiter sollte nicht allein deshalb ausgewählt werden, weil das Projekt über eine größere Anzahl von Kontrollpunkten verfügt.

FAQ

1. Welcher Standard wird für dieses Kabel verwendet?

Die für das Produkt bereitgestellte Spezifikation verweist auf GB/T 9330-2020 für kunststoffisolierte Steuerkabel. Bei Exportaufträgen sollten die IEC-Anforderungen und Zielmarktstandards entsprechend der tatsächlichen Anwendung und Kabelkonstruktion bestätigt werden.

2. Welche Adermengen und Leitergrößen sind verfügbar?

Das aufgeführte Sortiment umfasst 2 bis 61 Adern und Leiterquerschnitte von 0,5 bis 10 mm². Zu den gängigen Aderzahlen zählen 4, 7, 10, 14, 19, 24 und 37 Adern, als übliche Querschnitte werden 0,75, 1,0, 1,5 und 2,5 mm² aufgeführt.

3. Ist eine geschirmte Version für Anwendungen mit elektrischen Störungen verfügbar?

Ja. KVVP- und KVVRP-Konstruktionen können mit einer geflochtenen Abschirmung mit der angegebenen Abdeckungsrate von mindestens 80 % spezifiziert werden. KVVP2 verwendet Kupferbandumwicklung. Der geeignete Schirmaufbau hängt von der Störquelle und der Installationsumgebung ab.

4. Welche Betriebs- und Verlegetemperaturen gelten?

Die mitgelieferten technischen Daten geben eine maximal zulässige Dauerbetriebstemperatur von 70℃ und eine übliche Verlegeumgebungstemperatur von mindestens 0℃ an. Wenn eine Installation unter 0 °C erforderlich ist, ist die Kabelvorwärmung in der Tabelle angegeben. Spezielle Tieftemperaturkonstruktionen sollten für kältere Umgebungen gesondert bestätigt werden.

5. Kann das Kabel zur direkten Erdverlegung verwendet werden?

In der mitgelieferten Spezifikation wird eine Mindestverlegungstiefe bei direkter Erdverlegung von 0,7 m angegeben und ein Schutz vor äußeren mechanischen Beschädigungen gefordert. Die tatsächliche Kabelkonstruktion sollte vor der direkten Verlegung auf Bodenbedingungen, mechanische Belastung, Feuchtigkeit und die Installationsanforderungen des Projekts überprüft werden.

6. Welche Informationen sollten bei der Angebotsanfrage angegeben werden?

Für eine genaue Spezifikationsprüfung geben Sie die erforderliche Aderanzahl, den Leiterquerschnitt, die Nennspannung, die Kabellänge, die Verlegemethode und die Installationsumgebung an. Wenn Abschirmung, Kupferbandummantelung, Stahlbandpanzerung oder eine feuerbeständige Konstruktion erforderlich sind, geben Sie die entsprechende Anforderung an, damit das Kabelmodell und die technische Dokumentation korrekt zugeordnet werden können.
