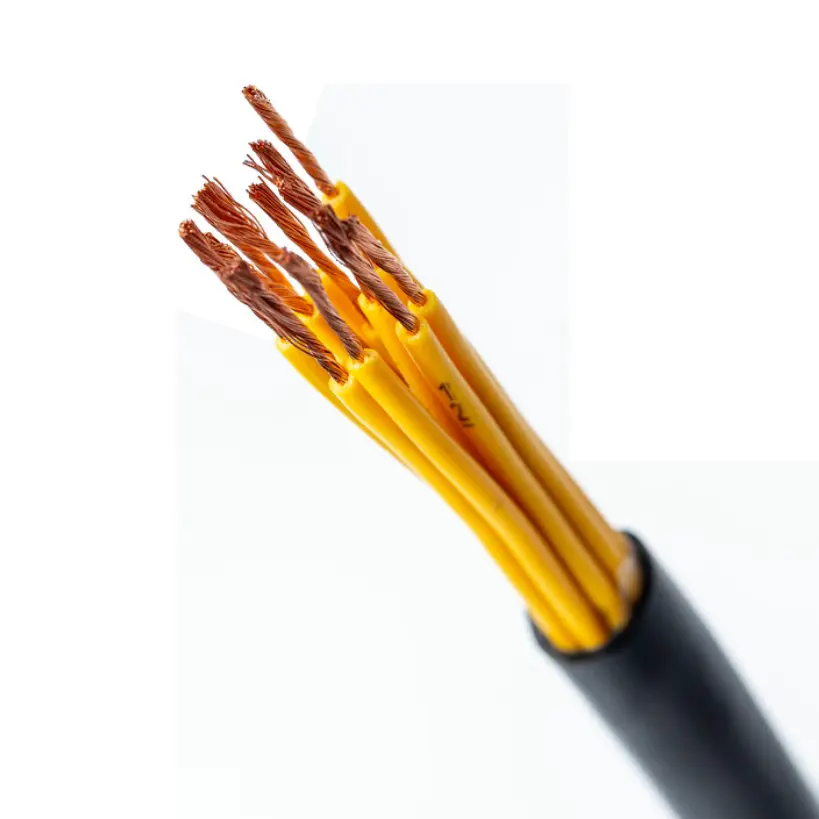

Flammhemmendes Kupfer-PVC-Steuerkabel

Produktmodelle: ZR-KVV nämlich Z(A、B、C、D)-KVV, ZR-KVVP nämlich Z(A、B、C、D)-KVVP, ZR-KVV22 nämlich Z(A、B、C、D)-KVV22 usw.

Das flammhemmende Kupfer-PVC-Steuerkabel ist ein 450/750-V-Steuerkabel mit hochreinen, sauerstofffreien Kupferleitern, Glimmerband und flammhemmender PVC-Isolierung und -Ummantelung. Für unterschiedliche Verkabelungsbedingungen stehen Ausführungen mit massiven Leitern der Klasse 1, mehrdrähtigen Leitern der Klasse 2 und flexiblen Leitern der Klasse 5 zur Verfügung. Das Kabel ist für Steuer-, Überwachungs- und Hilfsstromkreise in Industrieanlagen, Gebäuden und anderen elektrischen Niederspannungssystemen vorgesehen, in denen flammhemmende und feuerbeständige Eigenschaften erforderlich sind.

Der Kabelaufbau kann optional auch eine Kupferdrahtgeflechtung oder eine Kupferbandabschirmung mit Aderanzahlen von 2 bis 61 Adern umfassen. Die Auswahl kann daher auf Leitertyp, Querschnitt, Adermenge, Abschirmungsanforderungen, Installationsmethode und den geltenden Brandschutzanforderungen des Projekts basieren.

Produktspezifikationsabmessungen und technische Parametertabelle

Konstruktion und Leistung

Leiteroptionen für unterschiedliche Verkabelungsbedingungen

Das Kabel ist mit massiven, mehrdrähtigen oder flexiblen Kupferleitern erhältlich. Massive und verseilte Konstruktionen können verwendet werden, wenn die Kabelführung relativ fest ist, während flexible Leiter für die Schaltschrankverkabelung, Geräteverbindungen und Installationen, die eine einfachere Kabelhandhabung erfordern, praktischer sind. Je nach Installationsart und mechanischen Anforderungen sollte der geeignete Leiteraufbau ausgewählt werden.

Glimmerband und PVC-Isolierung

Glimmerband bildet die feuerbeständige Schicht um den Leiter, während PVC für die hauptsächliche elektrische Isolierung sorgt. Der Außenmantel besteht ebenfalls aus flammhemmendem PVC. Diese Kombination verleiht dem Kabel sowohl eine definierte feuerbeständige Konstruktion als auch flammhemmende Eigenschaften für die jeweilige Kabelkonfiguration.

Optionale Abschirmung

Für Schaltkreise, in denen elektromagnetische Störungen berücksichtigt werden müssen, kann als Abschirmschicht ein Kupferdrahtgeflecht oder eine Kupferbandumwicklung angegeben werden. Der angegebene Schirmungsdeckungsgrad beträgt ≥80 %. Die abgeschirmte Konstruktion sollte entsprechend der Signalart, den umgebenden elektrischen Geräten und der Installationsumgebung ausgewählt werden.

Wo das Kabel praktische Verkabelungsanforderungen erfüllt

Das flammhemmende Kupfer-PVC-Steuerkabel kann sowohl für feste als auch für flexiblere Steuerverkabelungsbedingungen konfiguriert werden. Dies reduziert die Notwendigkeit, völlig unterschiedliche Leiterkonstruktionen auszuwählen, wenn ein Projekt Schaltschränke, Geräteanschlüsse und feste Kabelwege innerhalb desselben elektrischen Systems enthält.

Für Schaltkreise, die Steuer- und Überwachungssignale übertragen, ist der Leiterwiderstand eine wichtige Spezifikation und nicht nur eine Materialbeschreibung. Die technische Tabelle enthält die Anforderungen an den Isolationswiderstand, die Spannungsfestigkeit und den Leiterwiderstand, die zur technischen Bestätigung vor der Bestellung verwendet werden können.

Wenn der Brandschutz Teil der Elektrokonstruktion ist, sollten die flammhemmenden und feuerbeständigen Eigenschaften des Kabels zusammen mit der Kabelführung, den Befestigungsmethoden und den Anforderungen des gesamten Brandschutzsystems bewertet werden. Die Kabelleistung sollte nicht unabhängig von der Installationsmethode betrachtet werden.

Anwendungsszenarien

1. Brandschutzsysteme: Brandschutzschaltschränke, Alarmschaltkreise, Rauchabzugsanlagen und Löschwasserpumpensteuerungssysteme.

2. Energieanlagen: Elektrische Schaltschränke, Generator-Hilfsstromkreise und Steuer- oder Signalkabel in Stromverteilungsräumen.

3. Industrielle Automatisierung: Steuerungssysteme für Produktionslinien, Maschinen und Prozessanlagen, bei denen eine flammhemmende Kabelkonstruktion erforderlich ist.

4. Elektrische Gebäudesysteme: Aufzugssteuerungssysteme, zentrale Klimaanlagen, Maschinenräume im Keller und andere Gebäudeautomationsanwendungen.

5. Allgemeine Industrieausrüstung: Abwasseraufbereitungsanlagen, Trocknungslinien, Werkzeugmaschinen und andere Hilfssteuerkreise.

Qualität und technische Überprüfung

Zu den wichtigsten Prüfpunkten für die technische Beschaffung gehören Leiteraufbau, Leiterquerschnitt, PVC-Isolationsdicke, Isolationswiderstand, Spannungsfestigkeit, Leiterwiderstand, Schirmungskonfiguration und die spezifizierten Brandschutzanforderungen. Diese Parameter bieten eine praktischere Grundlage für die Produktakzeptanz als allgemeine Beschreibungen der Kabelqualität.

Qiancheng kann die entsprechenden Produktspezifikationen und technischen Dokumentationen entsprechend der bestellten Kabelkonfiguration bereitstellen. Bei Engineering- und Exportprojekten sollten die Anforderungen an Testberichte, Zertifikate, Inspektionsprotokolle, Verpackung und Kabellänge vor der Produktion bestätigt werden.

Leitfaden zur Spezifikationsauswahl

Leiterquerschnitt

Der verfügbare Leiterquerschnitt beträgt 0,5mm² bis 10mm². Die Auswahl sollte auf der Funktion des Stromkreises, der elektrischen Last, dem zulässigen Leiterwiderstand und den geltenden Installationsanforderungen basieren.

Kernmenge

Die Standardkonfiguration umfasst 2 bis 61 Kerne. Die Anzahl der Kerne sollte anhand der Anzahl der Steuer-, Überwachungs- und Hilfsstromkreise ermittelt werden, die für die Ausrüstung oder das Projekt erforderlich sind.

Abschirmungsanforderungen

Wenn Signalstörungen ein Problem darstellen, können Kupferdrahtgeflechte oder Kupferbandabschirmungen in Betracht gezogen werden. Die erforderliche Abschirmmethode sollte entsprechend der elektrischen Umgebung und den Anforderungen des Steuerungssystems bestätigt werden.

Feuerleistung

Die technische Tabelle spezifiziert eine Feuereinwirkungsbedingung von mindestens 830 °C für 90 Minuten und flammhemmende Anforderungen gemäß GB/T 19666. Die erforderliche Testbedingung und Dokumentation sollten vor der Auftragserteilung anhand der tatsächlichen Projektspezifikation bestätigt werden.

FAQ

1. Welche Standards sind für dieses Kabel spezifiziert?

Die technischen Daten beziehen sich auf GB/T 9330 für den Gleichstromleiterwiderstand und GB/T 19666 für die aufgeführten Flammschutzanforderungen. Eventuell für ein Exportprojekt zusätzlich erforderliche Zertifizierungs- oder Prüfdokumentationen sollten entsprechend der bestellten Kabelkonfiguration bestätigt werden.

2. Welche Leiterkonstruktionen gibt es?

Das Kabel kann mit massiven starren Leitern oder mehradrigen flexiblen Leitern konfiguriert werden. Welcher Aufbau geeignet ist, hängt davon ab, ob die Installation fest installiert ist, durch einen Schaltschrank geführt wird oder eine größere Flexibilität bei der Installation erfordert.

3. Welche Querschnitte und Kernmengen sind verfügbar?

Die aufgeführten Leiterquerschnitte reichen von 0,5mm² bis 10mm², bei Aderzahlen von 2 bis 61 Adern. Die endgültige Kombination sollte entsprechend dem Schaltungsdesign und der Kabelkonfiguration bestätigt werden.

4. Kann das Kabel abgeschirmt werden?

Ja. Als optionale Abschirmschicht kann ein Kupferdrahtgeflecht oder eine Kupferbandumwicklung mit einer angegebenen Abschirmungsabdeckungsrate von ≥80 % spezifiziert werden.

5. Wo wird dieses flammhemmende Kupfer-PVC-Steuerkabel häufig verwendet?

Es wird für Steuerungs-, Überwachungs- und Hilfsstromkreise in Brandschutzsystemen, Energieanlagen, industriellen Automatisierungsgeräten, elektrischen Gebäudesystemen und anderen industriellen Anwendungen verwendet, bei denen die angegebenen flammhemmenden und feuerbeständigen Eigenschaften erforderlich sind.

6. Welche Informationen werden für ein Angebot benötigt?

Geben Sie das erforderliche Modell, den Leitertyp, den Querschnitt, die Aderanzahl, die Abschirmungsanforderungen, die Kabellänge, die Installationsumgebung und die geltenden Brandschutzanforderungen an. Eventuell erforderliche Prüfberichte, Zertifikate oder Exportdokumente sollten ebenfalls vorab festgelegt werden.
