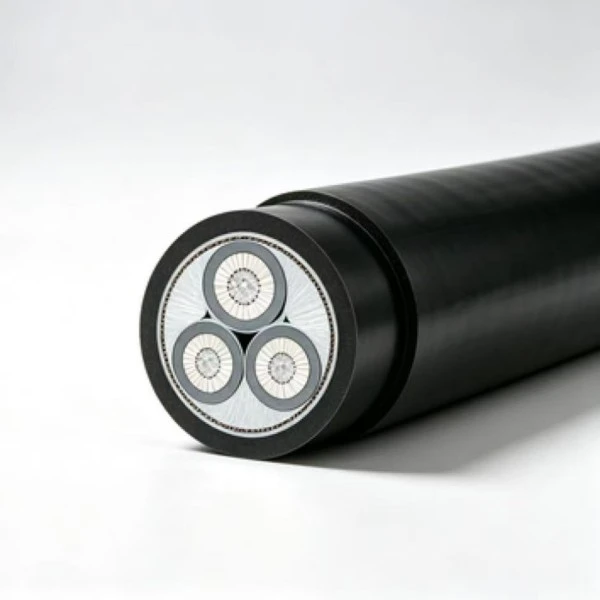

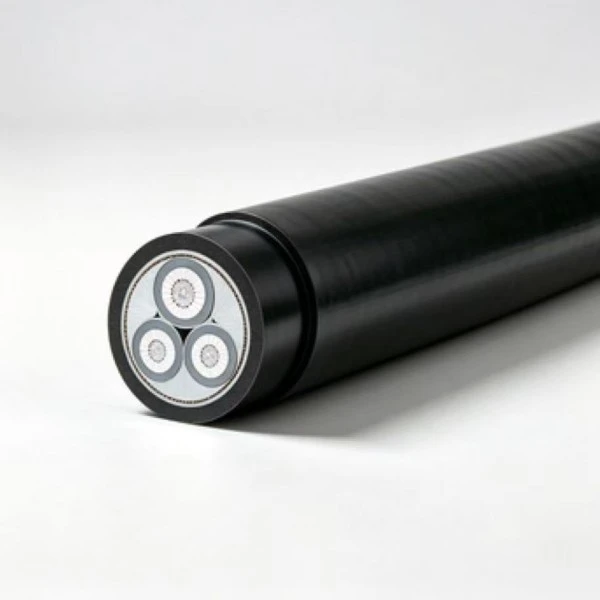

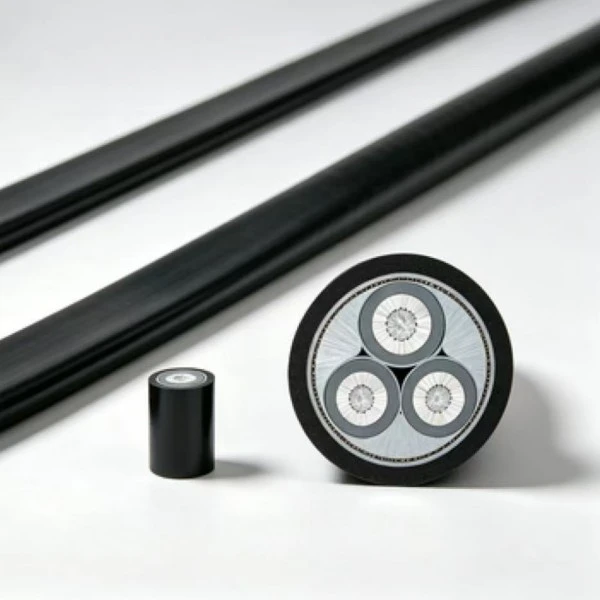

Aluminium-XLPE-Niederspannungskabel

Aluminium-XLPE-Niederspannungskabel verwenden Aluminiumleiter mit XLPE-Isolierung für die 0,6/1-kV-Niederspannungsstromverteilung. Der Aluminiumleiter reduziert das Kabelgewicht im Vergleich zur Kupferkonstruktion, während XLPE für eine stabile elektrische Isolierung bei der angegebenen Betriebstemperatur sorgt. Das Kabel kann für feste Installationen in Fabriken, Außenverteilungssystemen, Kabelgräben und anderen Anwendungen konfiguriert werden, bei denen die Verlegebedingungen den Produktspezifikationen entsprechen.

Produktabmessungen und technische Parameter

Teilentladungstest

Technische Leistung

Biegeradius

Für einadrige Kabel beträgt der zulässige Biegeradius \(20\times(d+D)\pm5\%\).

Bei mehradrigen Kabeln beträgt der zulässige Biegeradius \(15\times(d+D)\pm5\%\).

D = Tatsächlicher Außendurchmesser des Kabels (mm)

d = Tatsächlicher Durchmesser des Leiters (mm)

Verlegetemperatur

Bei einer Verlegung unter 0 °C ist ein Vorheizen zwingend erforderlich. Das Kabel sollte gemäß dem geltenden Niedertemperatur-Verlegeverfahren gehandhabt und installiert werden, um das Risiko einer mechanischen Beschädigung der Isolierung oder des Mantels zu verringern.

Höhenunterschied verlegen

Für den vertikalen Verlegehöhenunterschied gibt es gemäß den bereitgestellten technischen Informationen keine Einschränkung. Bei der Planung vertikaler Trassen sollten dennoch die Installationsmethode, die Befestigungsanordnung und das Kabelgewicht berücksichtigt werden.

Strombelastbarkeits-Korrekturkoeffizienten bei unterschiedlichen Umgebungstemperaturen

Verlege- und Anwendungsszenarien

Feste Innenverlegung innerhalb des Fabrikgeländes

Aluminium-XLPE-Niederspannungskabel können für die feste Niederspannungsverteilung in Fabrikhallen, Lagerhallen und anderen Industriegebäuden verwendet werden. Typische Verlegungen umfassen Kabelrinnen und wandmontierte Kabelsysteme. Bei der Auswahl der Leitergröße sollten die angeschlossene Last, die Installationsanordnung, die Umgebungstemperatur und der erforderliche Spannungsabfall gemeinsam überprüft werden.

Freiliegende Verlegung im Freien

Bei festen Installationen im Freien kann das Kabel entlang geeigneter Strukturen, Strommasten oder anderen Stützsystemen verlegt werden, sofern die Projektspezifikation dies zulässt. Der Mantel bietet Schutz bei normaler Außeneinwirkung, wobei bei der Installation langfristige Sonneneinstrahlung, Temperaturschwankungen, Feuchtigkeit und mechanische Belastung berücksichtigt werden sollten.

Verlegung in Kabelgräben und Tunneln

Kabelgräben und Versorgungstunnel bieten gemeinsame Routen für feste Stromverteilungskreise. Die Installation sollte eine ausreichende Wärmeableitung ermöglichen und angemessenen Halt und Schutz bieten. Bei geschlossenen oder gruppierten Installationen sollten die Korrekturfaktoren für die Strombelastbarkeit und die tatsächlichen Umgebungsbedingungen berücksichtigt werden, anstatt den Luftnennstrom direkt anzuwenden.

Direkte Erdverlegung

Eine direkte Erdverlegung kann in Betracht gezogen werden, wenn Kabelkonstruktion, Bodenbeschaffenheit und mechanischer Schutz den Projektanforderungen entsprechen. Vergrabungstiefe, Entwässerung, äußere Belastung und die Möglichkeit eines zukünftigen Aushubs sollten vor der Installation überprüft werden. In korrosiven Böden oder an Orten, die erheblichen mechanischen Kräften ausgesetzt sind, können Schutzmaßnahmen erforderlich sein.

Neue Projekte zur Erneuerung ländlicher Stromnetze

Das Kabel kann für die feste Niederspannungsverteilung bei der Erneuerung ländlicher Stromnetze und ähnlichen Infrastrukturarbeiten in Betracht gezogen werden. Aluminiumleiter reduzieren das Kabelgewicht, was dort nützlich sein kann, wo lange Kabelwege erhebliche Transport- und Installationsarbeiten erfordern. Die Dimensionierung der Leiter sollte sich an der erwarteten Last, der Streckenlänge, den Spannungsabfallanforderungen und den Installationsbedingungen orientieren.

FAQ

F1: Für welche Spannungsklasse gilt das Kabel? Kann es für Outdoor-Projekte verwendet werden?

A: Die Nennspannung für die allgemeine Niederspannungsstromverteilung beträgt 0,6/1 kV. Abhängig von den Bau- und Projektbedingungen können die Installationsmethoden Freiluftverlegung, Kabelgräben und bestimmte direkt vergrabene Anwendungen umfassen. Beim Einsatz im Außenbereich sind Sonneneinstrahlung, Regen, Temperatur, mechanischer Schutz und die spezifizierten Manteleigenschaften zu berücksichtigen.

F2: Was ist der minimale Biegeradius und kann das Kabel bei niedrigen Temperaturen installiert werden?

A: Für einadrige Kabel beträgt die angegebene Biegeanforderung \(20\times(d+D)\pm5\%\), während die Anforderung für mehradrige Kabel \(15\times(d+D)\pm5\%\) beträgt. Wenn die Umgebungstemperatur beim Verlegen unter 0 °C liegt, ist ein Vorheizen erforderlich. Das Kabel sollte bei niedrigen Temperaturen nicht gewaltsam gebogen oder gezogen werden, da PVC oder andere Polymermantelmaterialien weniger flexibel werden können.

F3: Welche Leiterquerschnitte sind verfügbar und kann das Kabel in Sonderlängen geliefert werden?

A: Die mitgelieferte technische Tabelle deckt Nennquerschnitte von 1,5 mm² bis 1000 mm² ab. Die Verfügbarkeit hängt von der erforderlichen Spezifikation und dem Produktionsplan ab. Für Projektaufträge können Anforderungen an den Zuschnitt auf Länge und die Kabelkennzeichnung besprochen werden, wobei Menge, Leitergröße und erforderlicher Liefertermin vor der Produktion bestätigt werden.

F4: Was sind die wichtigsten Überlegungen bei der Wahl von Aluminium anstelle von Kupfer?

A: Aluminium hat eine geringere Dichte als Kupfer, was das Kabelgewicht reduziert und den Transport und die Handhabung bei vielen Installationen erleichtert. Das Leitermaterial weist in vielen Anwendungen auch geringere Materialkosten auf. Die Auswahl des Leiters sollte jedoch nicht nur auf dem Materialpreis basieren; Strombelastbarkeit, Spannungsabfall, Leitungslänge, Anschlussart und Installationsbedingungen sollten überprüft werden.

F5: Können für Auslandsprojekte englischsprachige Testberichte und technische Dokumente geliefert werden?

A: Entsprechend der Produktspezifikation und den Bestellanforderungen können relevante Werksinspektionsprotokolle und elektrische Prüfdokumente bereitgestellt werden. Bei Bedarf kann eine englischsprachige Dokumentation für die Überprüfung von Projekten im Ausland oder für Zolldokumente erstellt werden. Die genauen Zertifikate, Testberichte und das Dokumentenformat sollten entsprechend den Zielmarkt- und Projektabnahmeanforderungen bestätigt werden.

F6: Ist für die direkte Erdverlegung ein zusätzlicher Schutz erforderlich?

A: Eine direkte Erdverlegung sollte nur dann durchgeführt werden, wenn die Kabelkonstruktion und die Standortbedingungen den geltenden Anforderungen entsprechen. Schutzhülsen oder Schutzrohre können in Betracht gezogen werden, wenn das Kabel starker Bodenkorrosion, hoher Feuchtigkeit, Fahrzeugbeladung, Aushubarbeiten oder anderen mechanischen Risiken ausgesetzt ist. Auch die richtige Vergrabungstiefe und Entwässerung sollten in den Installationsplan einbezogen werden.

F7: Was bestimmt die Lieferzeit für Standard- und Sonderbestellungen?

A: Die Lieferzeit hängt vom Leiterquerschnitt, der Kabelkonstruktion, der Bestellmenge, der Produktionskapazität sowie den Verpackungs- und Dokumentationsanforderungen ab. Standardspezifikationen können kürzere Produktionspläne vorsehen, wenn Materialien und Kapazität verfügbar sind. Kundenspezifische oder großvolumige Bestellungen sollten im Voraus mit dem Werk bestätigt werden, damit Produktion und Versand mit dem Projektplan koordiniert werden können.

F8: Wie wirkt sich die Umgebungstemperatur auf die Strombelastbarkeit des Kabels aus?

A: Der zulässige Strom ändert sich mit der Umgebungstemperatur, da sich die Wärmeableitungsbedingungen ändern, wenn die Umgebungstemperatur steigt oder fällt. Daher sollten bei der Auswahl der Leitergröße und der Installationsmethode die in der technischen Tabelle angegebenen Korrekturkoeffizienten berücksichtigt werden. Kabelgruppierung, Belüftung, Bodentemperatur und Vergrabungsbedingungen können sich ebenfalls auf den tatsächlich zulässigen Strom auswirken.

Bei Projektanfragen sollten die erforderliche Spannung, der Leiterquerschnitt, die Kabellänge, die Installationsart, die Umgebungsbedingungen und die Menge angegeben werden, damit die entsprechenden Spezifikationen und technischen Dokumente bestätigt werden können.
