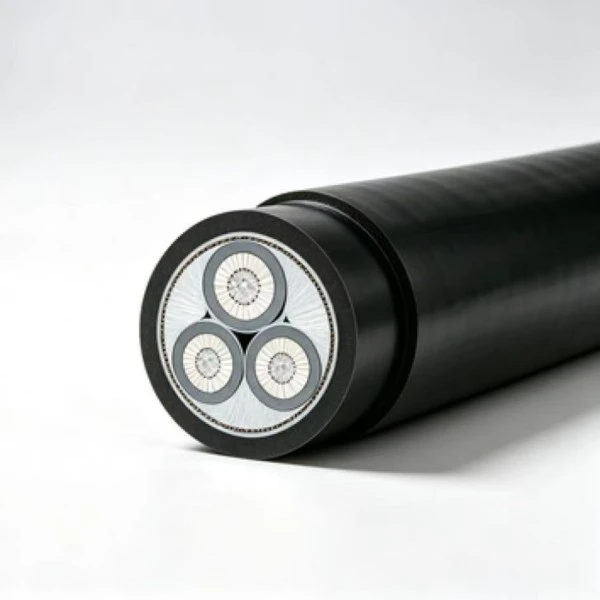

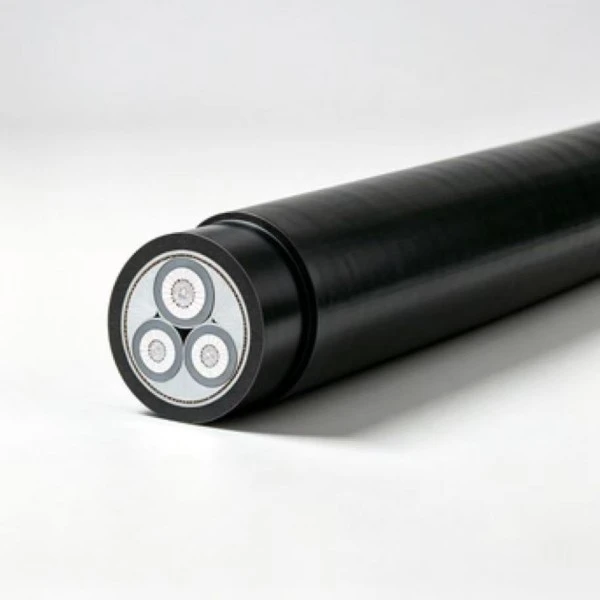

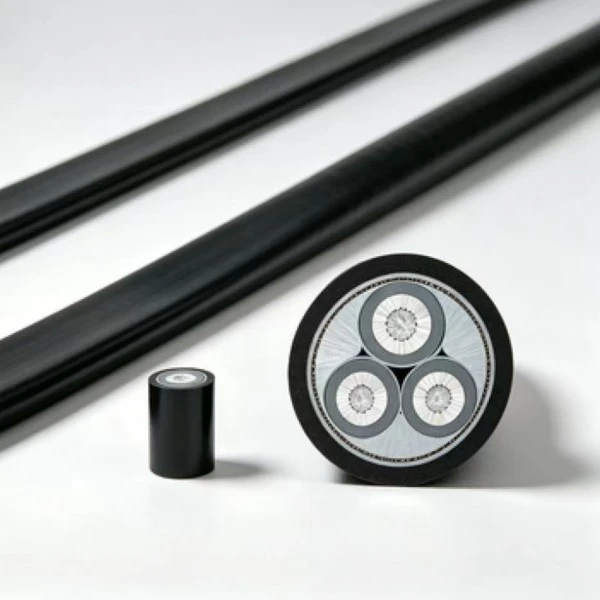

Aluminium-PVC-Niederspannungs-Stromkabel

Produktmodelle: VLV, VLV6(2)2, VLY, VLV6(2)3 usw.

Aluminium-PVC-Niederspannungsstromkabel verwenden hochreine Aluminiumleiter mit stabiler Leitfähigkeit und geringem Gewicht für eine einfache Installation, was die Beschaffungskosten für Projekte erheblich senkt. Es ist für die Niederspannungs-Stromübertragung von 0,6/1 kV ausgelegt und eignet sich für verschiedene feste Verlegebedingungen, einschließlich Anwendungen im Innen- und Außenbereich sowie für Kabelgrabenanwendungen.

Produktabmessungen und technische Parameter

Technische Leistung

Biegeradius:

Zulässiger Biegeradius für einadrige Kabel: \(20\times(d+D)\pm5\%\)

Zulässiger Biegeradius für mehradrige Kabel: \(15\times(d+D)\pm5\%\)

D = Tatsächlicher Außendurchmesser des Kabels (mm)

d = Tatsächlicher Durchmesser des Leiters (mm)

Verlegetemperatur:

Wenn die Umgebungstemperatur unter 0 °C liegt, muss vor dem Verlegen eine Vorwärmung durchgeführt werden.

Verlegehöhenunterschied:

Keine Begrenzung der vertikalen Verlegehöhendifferenz des Kabels.

Strombelastbarkeits-Korrekturkoeffizienten bei unterschiedlichen Umgebungstemperaturen

Verlege- und Anwendungsszenarien

Feste Innenverlegung in Fabrikgeländen

Wird häufig für Niederspannungs-Stromverteilungskreise in Fabrikhallen und Lagerhallen verwendet, die entlang von Wänden und Kabeltrassen verlegt werden. Mit seiner stabilen Kabelstruktur und dem zuverlässigen PVC-Isolationsschutz erfüllt das Aluminium-PVC-Niederspannungsstromkabel die Stromversorgungsanforderungen für werkseitig betriebene Geräte. Dank seiner praktischen Konstruktion ist es für die Hauptstromverteilung in Innenräumen über große Entfernungen geeignet.

Freiliegende Verlegung im Freien

Es kann über Kopf entlang von Werksgeländewänden und Strommasten installiert werden. Der PVC-Außenmantel verfügt über eine hervorragende Alterungsbeständigkeit gegen Sonneneinstrahlung, Wind und Regenerosion. Es wird häufig für die Stromverteilung in Gemeinden und für externe Hauptstromversorgungsleitungen von Industrieparks eingesetzt, um die Gesamtkosten für die Projektbeschaffung zu senken.

Verlegung in Kabelgräben/Tunneln

Installiert in unterirdischen Kabelgräben und umfassenden Versorgungstunneln. Die belüftete Umgebung sorgt für eine günstige Wärmeableitung und erleichtert die spätere Inspektion und Wartung des Schaltkreises. Es wird in großem Umfang in kommunalen Versorgungseinrichtungen und unterirdischen Stromverteilungssystemen von Industrieparks eingesetzt.

Direkt vergrabene Bodenverlegung

Es kann mit einfachen Schutzmaßnahmen direkt in den Untergrund eingegraben werden. Geeignet für vorstädtische Straßenprojekte, die Erneuerung ländlicher Stromnetze und Außenstromversorgungsleitungen von Industrieparks. Das leichte Aluminiumleiterkabel verringert Transport- und Kabelziehschwierigkeiten und eignet sich für große Infrastrukturprojekte.

Neue Projekte zur Erneuerung ländlicher Stromnetze

Bevorzugte Option für ländliche Hauptstromverteilungsleitungen mit hervorragendem Kosten-Leistungs-Verhältnis. Es wird für die Niederspannungsstromübertragung von Dorftransformatoren zu Endverbrauchern verwendet. Es bietet große Vorteile für die Beschaffung großer Mengen und ist ein weit verbreitetes Kabel für Projekte zur Modernisierung ländlicher Stromnetze.

FAQ

F1: Welche Nennspannung gilt und kann das Kabel für Projekte im Freien verwendet werden?

A: Aluminium-PVC-Niederspannungsstromkabel haben eine Nennspannung von 0,6/1 kV für die herkömmliche Niederspannungsstromverteilung. Abhängig von der Kabelkonstruktion und den Standortbedingungen können die Installationsmethoden Freiluftverlegung, Kabelgräben und bestimmte direkt vergrabene Anwendungen umfassen. Der PVC-Mantel bietet Widerstand gegenüber normaler Außeneinwirkung, bei der Kabelauswahl sollten jedoch langfristige Sonneneinstrahlung, Feuchtigkeit, Temperatur und mechanische Bedingungen berücksichtigt werden.

F2: Was ist der minimale Biegeradius? Kann das Kabel bei niedrigen Temperaturen verlegt werden?

A: Für einadrige Kabel beträgt die angegebene Biegeanforderung 20 × (d + D) ±5 %, vorbehaltlich der geltenden Produktspezifikation. Wenn die Umgebungstemperatur der Verlegung unter 0 °C liegt, sollte vor der Installation eine entsprechende Vorwärmung durchgeführt werden. Eine direkte Installation ohne die erforderliche Temperaturbehandlung sollte vermieden werden, da PVC bei niedrigen Temperaturen weniger flexibel und anfälliger für mechanische Beschädigungen werden kann.

F3: Sind verschiedene Leiterquerschnitte und kundenspezifische Kabellängen verfügbar?

A: Das aufgeführte Produktsortiment deckt Leiterquerschnitte von 1,5 mm² bis 1000 mm² ab. Standardspezifikationen können entsprechend der Produktionsverfügbarkeit geliefert werden, während Zuschnittanforderungen und Kabelmarkierungen für Projektaufträge besprochen werden können. Sowohl Mustermengen als auch größere Auslandsbestellungen können entsprechend der erforderlichen Spezifikation und Menge überprüft werden.

F4: Welche Vorteile haben Aluminiumleiter im Vergleich zu Kupferleitern?

A: Aluminium hat eine geringere Dichte als Kupfer, daher kann ein Aluminiumleiterkabel das Gesamtgewicht des Kabels reduzieren und den Transport und die Handhabung bei der Installation erleichtern. Die Materialkosten können auch niedriger sein als bei Kupfer, was für Fernschaltungen und größere Beschaffungsmengen relevant sein kann. Bei der Auswahl sollten Stromkapazität, Spannungsabfall, Kabellänge, Installationsmethode und Gesamtprojektkosten berücksichtigt werden.

F5: Können für Auslandsprojekte englischsprachige Testberichte und technische Dokumente bereitgestellt werden?

A: Werksinspektionsprotokolle und relevante elektrische Prüfberichte können entsprechend der Produktspezifikation und den Bestellanforderungen bereitgestellt werden. Bei Bedarf können auch englischsprachige Dokumente für die Projektprüfung im Ausland oder für die Zolldokumentation erstellt werden. Das genaue Paket aus Zertifikat und Testbericht sollte entsprechend den Zielmarkt- und Projektabnahmeanforderungen bestätigt werden.

F6: Ist für die direkt vergrabene Installation ein zusätzlicher Schutz erforderlich?

A: Eine direkte Erdverlegung kann in Betracht gezogen werden, wenn die Boden- und Installationsbedingungen innerhalb des angegebenen Anwendungsbereichs liegen. Zusätzliche Schutzhüllen oder Leitungen werden empfohlen, wenn das Kabel starken Säure-Laugen-Bedingungen, übermäßiger Feuchtigkeit, mechanischer Einwirkung oder anderen anormalen Umweltfaktoren ausgesetzt sein kann. Auch die Vergrabungstiefe, die Entwässerung und der mechanische Schutz sollten den geltenden Installationsanforderungen entsprechen.

F7: Welche Faktoren bestimmen die Lieferzeit? Ist eine beschleunigte Produktion möglich?

A: Die Lieferzeit hängt von der Kabelspezifikation, dem Leiterquerschnitt, der Bestellmenge, dem Produktionsplan und den Verpackungs- oder Dokumentationsanforderungen ab. Standardspezifikationen können kürzere Lieferzeiten haben, wenn Produktionskapazität und Materialien verfügbar sind. Bei kundenspezifischen oder großvolumigen Bestellungen sollten die erforderliche Menge und der geplante Liefertermin im Voraus bestätigt werden, damit der Produktionsplan entsprechend gestaltet werden kann.

F8: Wie wirkt sich die Umgebungstemperatur auf die langfristige Strombelastbarkeit aus?

A: Der zulässige Strom nimmt mit steigender Umgebungstemperatur ab, da die Wärmeableitung weniger effektiv wird. Bei der Auswahl der Leitergröße und der Installationsmethode sollte daher der anwendbare Temperaturkorrekturkoeffizient berücksichtigt werden. Bei geschlossenen oder schlecht belüfteten Orten, an denen die Umgebungstemperatur über 40 °C bleibt, kann vor der endgültigen Kabelauswahl eine zusätzliche thermische Bewertung erforderlich sein.
