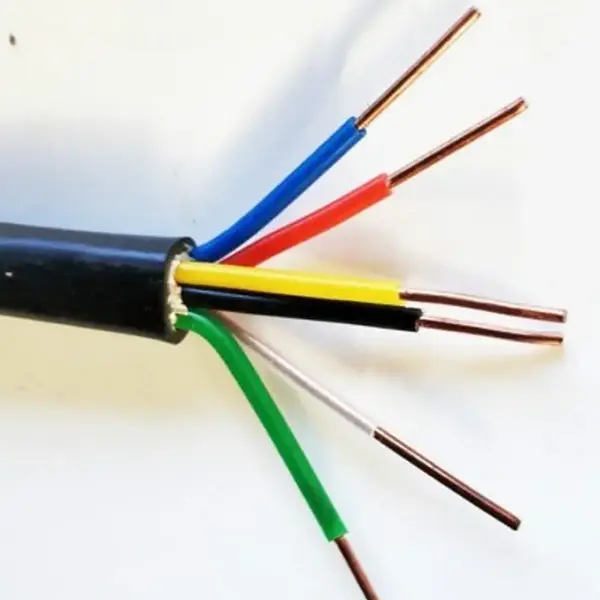

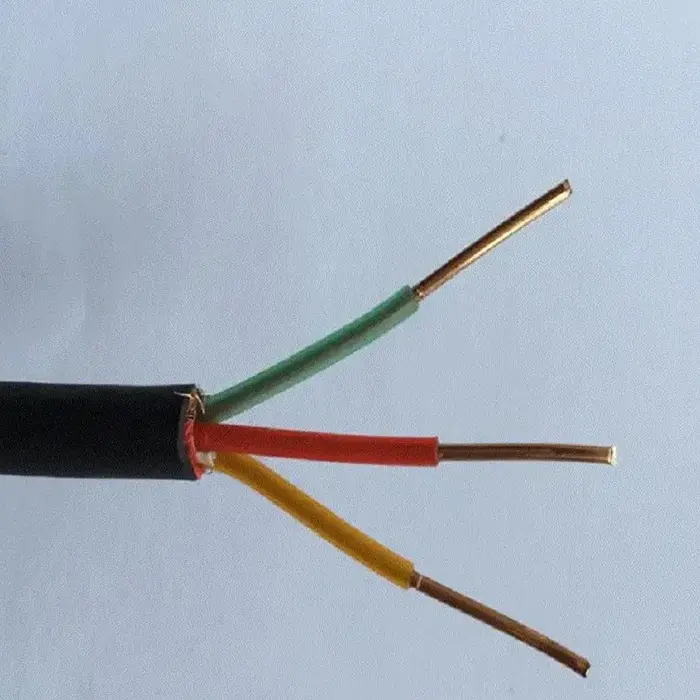

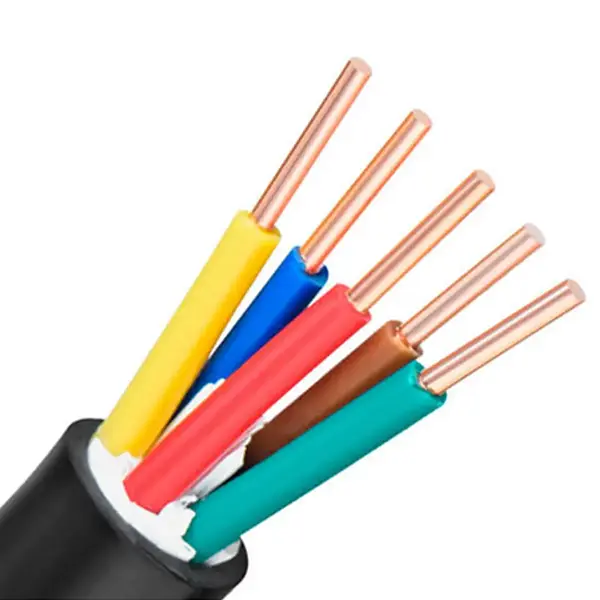

Flammhemmendes XLPE-Kupfer-Steuerkabel

Produktmodelle: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP usw.

Flammhemmende XLPE-Kupfer-Steuerkabel werden in Niederspannungs-Steuer- und Signalkreisen verwendet, in denen die Flammenausbreitung begrenzt werden muss. Die Standardkonstruktion kombiniert einen sauerstofffreien Kupferleiter mit XLPE-Isolierung und einem flammhemmenden Außenmantel, wobei für unterschiedliche Verkabelungsanforderungen feste oder flexible Leiterkonfigurationen verfügbar sind. Abgeschirmte und gepanzerte Versionen erweitern das Spektrum auf Installationen, bei denen auch elektromagnetische Störungen oder mechanischer Schutz berücksichtigt werden müssen.

Die XLPE-Isolierung ist für eine maximale Langzeitbetriebstemperatur von 90 °C spezifiziert, während das Kabel in 450/750-V-Konfigurationen mit mehreren Adernzahlen und Leiterquerschnitten erhältlich ist. Z(A, B, C) Flammschutztypen, Abschirmungen, Armierungen und Sonderlängen können je nach Steuerkreis und Verlegebedingungen ausgewählt werden.

Produktspezifikation, Abmessungen und technische Parametertabelle

Konstruktion und Leistung

1. XLPE-Isolierung für die Verkabelung zur Steuerung erhöhter Temperaturen

Das Dämmsystem basiert auf vernetztem Polyethylen und nicht auf herkömmlicher PVC-Isolierung. Gemäß den mitgelieferten Spezifikationen hat die XLPE-Schicht eine maximale Dauerbetriebstemperatur von 90 °C und eine kurzfristige Überlasttoleranz von 130 °C. Dadurch eignet sich die Konstruktion für Steuergeräte und Elektroinstallationen, bei denen das Kabel höheren Betriebstemperaturen ausgesetzt sein kann.

2. Kupferleiter für Steuer- und Signalkreise

Die Leiterspezifikation umfasst 99,99 % hochreines, sauerstofffreies Kupfer, wobei Massivleiter der Klasse 1 und flexible Litzenleiter der Klasse 5 erhältlich sind. Die Wahl zwischen starrer und flexibler Bauweise kann an die Verdrahtungsart, Klemmenanordnung und den Einbauraum angepasst werden.

3. Flammhemmende Hülle und optionaler Schutz

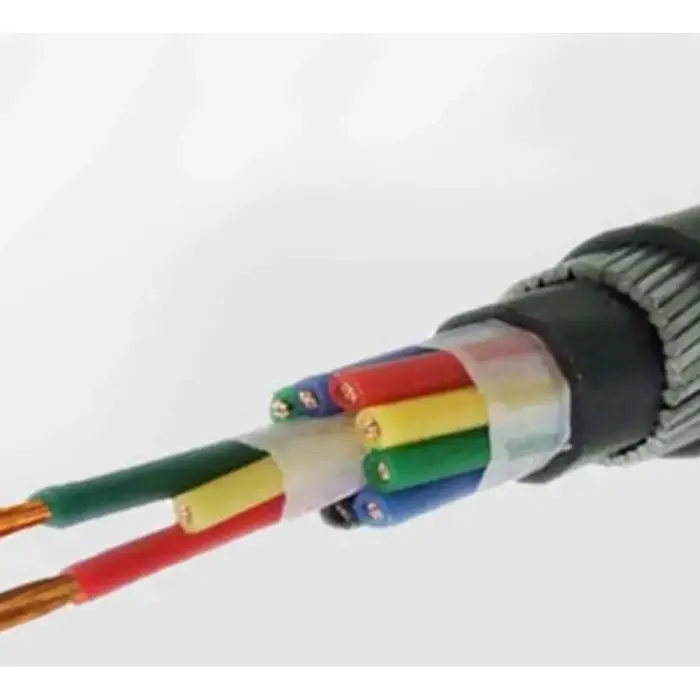

Der Außenmantel kann aus flammhemmendem PVC oder Polyethylen (Polyolefin) bestehen, wobei die flammhemmenden Typen Z(A, B, C) erhältlich sind. Die abgeschirmten ZR-KYJYP- und gepanzerten ZR-KYJV22- oder ZR-KYJY23-Konfigurationen berücksichtigen zusätzliche Installationsanforderungen. Die Abschirmung ist dort relevant, wo elektromagnetische Störungen kontrolliert werden müssen, während eine Stahlbandpanzerung mechanischen Schutz für bestimmte Verlegebedingungen bietet.

Auswählen der Kabelkonfiguration für die Installation

Die geeignete Konstruktion hängt nicht nur von der Leitergröße ab. Die Anzahl der Adern sollte der Anzahl der Steuer- oder Signalkreise entsprechen, während die Leiterklasse der Installationsmethode entsprechen sollte. Für Kabeltrassen und feste Innenverkabelung kann eine ungepanzerte Konstruktion ausreichend sein. Für Stromkreise, die elektromagnetischen Störungen ausgesetzt sind, können abgeschirmte Versionen in Betracht gezogen werden, während gepanzerte Versionen für Installationen gedacht sind, bei denen das Kabel mechanischem Druck oder direkter Erdverlegung ausgesetzt ist.

Für Projekte, die reduzierte Rauch- und Halogeneigenschaften erfordern, sollte die verfügbare raucharme, flammhemmende WDZ-Version separat spezifiziert werden. Auch der minimale Biegeradius muss bei der Verlegung berücksichtigt werden: Die bereitgestellten Daten geben ≥6-fache des Kabelaußendurchmessers für ungepanzerte Versionen, ≥8-fache für die geschirmte Version und ≥12-fache für die gepanzerten Versionen an.

Typische Anwendungen

1. Brandschutz- und Gebäudeleitsysteme

Flammhemmende XLPE-Steuerkabel können in Niederspannungssteuerkreise für Brandschutzanlagen, Gebäudeautomation und zugehörige elektrische Systeme integriert werden. Aderanzahl und Leitergröße sollten auf die Steuerausrüstung und Schaltungsanordnung abgestimmt sein und nicht nur nach dem Gesamtkabeldurchmesser ausgewählt werden.

2. Photovoltaik- und Energiespeicherausrüstung

Schaltschränke, Wechselrichtergeräte und Energiespeichersysteme können innerhalb eines begrenzten Installationsbereichs mehrere Niederspannungssignal- und Steuerkreise enthalten. Die XLPE-Isolierung bietet einen höheren spezifizierten Betriebstemperaturbereich als die üblicherweise für Anwendungen bei niedrigeren Temperaturen verwendeten PVC-Steuerkabel, abhängig von den tatsächlichen Kabelspezifikationen und Betriebsbedingungen.

3. Industrielle Automatisierung und Prozessausrüstung

Das Kabelsortiment kann für Steuerkreise in Verbindung mit Motoren, Pumpen, Lüftern, Werkzeugmaschinen, SPS-Schränken und anderen Industrieanlagen verwendet werden. Versionen mit flexiblen Leitern sind nützlich, wenn die Verlegung eine größere Flexibilität des Kabels erfordert, während abgeschirmte Konstruktionen für Signalkreise in Betracht gezogen werden können, die elektromagnetischen Störungen ausgesetzt sind.

4. Unterirdische Versorgungs- und Infrastrukturinstallationen

Die gepanzerten Konfigurationen ZR-KYJV22 und ZR-KYJY23 bieten eine Option für Installationen, die zusätzlichen mechanischen Schutz erfordern, einschließlich spezifizierter direkter Erdverlegungsanwendungen. Ungepanzerte Versionen können in Kabeltrassen, Innenkanälen und Kabelgräben verwendet werden, wo durch die Installationsmethode bereits mechanischer Schutz gewährleistet ist.

5. Energieausrüstung und exportorientierte Projekte

Bei Umspannwerken, Kraftwerken, Elektrogeräten und Auslandsprojekten sollte die erforderliche Kabelspezifikation anhand der Projektnorm, Spannungsklasse, Installationsmethode und Dokumentationsanforderungen bestätigt werden. Produktdokumentation, Prüfprotokolle und Rollenverpackung können entsprechend den Lieferanforderungen des Projekts arrangiert werden.

Technische Überprüfung vor der Bestellung

Bei einem Steuerkabelprojekt sind die erforderliche Spannung, die Leiterklasse, der Querschnitt, die Anzahl der Adern, die Flammschutzklasse und die Verlegeumgebung die nützlichsten Informationen, die vor der Produktion überprüft werden müssen. Wenn elektromagnetische Störungen oder mechanischer Schutz Teil der Installationsanforderungen sind, sollte eine Abschirmung oder Panzerung angegeben werden.

Die bereitgestellten technischen Daten umfassen Leiterquerschnitte von 0,75–6 mm² und Standard-Aderbelegungen von 2 bis 61 Adern. Die Lieferlänge kann individuell angepasst werden, während die Kabelkennzeichnung mehrfarbige Adern mit einer grün-gelben Erdungsader verwendet. Bei Exportbestellungen kann die Verpackung je nach Versandanforderungen Kunststoffrollen oder begaste Holzrollen umfassen.

FAQ

1. Welche Standards sind für dieses Kabel spezifiziert?

In der mitgelieferten Produktspezifikation sind GB/T 9330 und GB/T 19666 als geltende nationale Standards aufgeführt. Wenn für ein Projekt zusätzliche Zertifizierungen, Prüfberichte oder Exportdokumente erforderlich sind, sollte die erforderliche Dokumentenliste vor der Produktion bestätigt werden.

2. Welcher Temperaturbereich ist für die XLPE-Isolierung angegeben?

Die technischen Daten geben eine maximale Dauerbetriebstemperatur von 90 °C und eine kurzfristige Überlasttoleranz von 130 °C an. Die standardmäßige Mindestverlegetemperatur liegt bei ≥0 °C, für den direkten Aufbau ist eine kältebeständige Variante bei -30 °C gelistet.

3. Welche Leitergrößen und Kernkonfigurationen sind verfügbar?

Standardleiterquerschnitte sind 0,75, 1,0, 1,5, 2,5, 4 und 6 mm². Zu den Standardkernkonfigurationen gehören 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 und 61 Kerne, wobei spezielle Kernzahlen für die kundenspezifische Produktion verfügbar sind.

4. Wann sollte eine geschirmte oder gepanzerte Version spezifiziert werden?

Abgeschirmtes ZR-KYJYP kann in Betracht gezogen werden, wenn der Steuerkreis einen Schutz vor elektromagnetischen Störungen erfordert. Der gepanzerte ZR-KYJV22 oder ZR-KYJY23 ist für Verlegebedingungen vorgesehen, bei denen zusätzlicher mechanischer Schutz erforderlich ist, einschließlich spezifizierter direkter Erdverlegungsanwendungen. Die Anforderungen an den Biegeradius unterscheiden sich zwischen diesen Konstruktionen.

5. Was sollte für ein Projektangebot bestätigt werden?

Geben Sie das erforderliche Modell, den Leiterquerschnitt, die Aderanzahl, die ungefähre Länge, die Verlegeart und eventuelle Anforderungen an Abschirmung, Armierung, Raucharmut oder Kältebeständigkeit an. Bei Exportaufträgen sollten auch der Bestimmungsort, die Rollenanforderungen und die erforderlichen technischen oder Inspektionsdokumente bestätigt werden.

6. Kann das Kabel in kundenspezifischen Längen geliefert werden?

Ja. In der mitgelieferten Spezifikation sind anpassbare Lieferlängen mit einer angegebenen Längentoleranz von ±0,5 % aufgeführt. Je nach Projektanforderungen können auch spezielle Kernzahlen und funktionale Konfigurationen besprochen werden.
