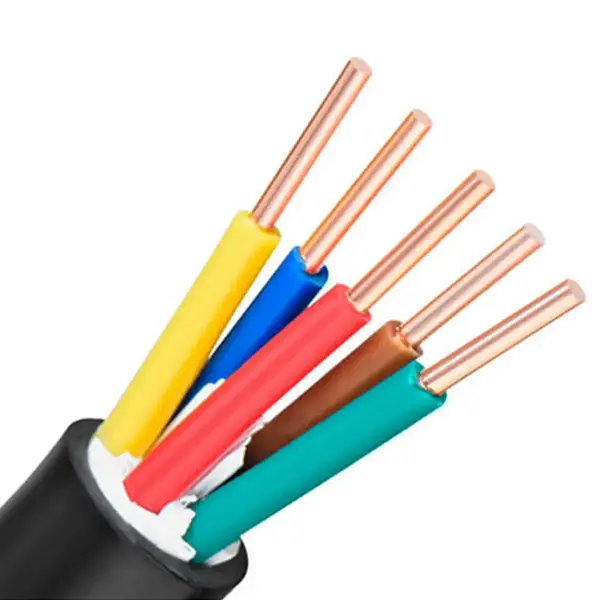

Feuerbeständiges Steuerkabel aus Kupfer-PVC

Basisproduktmodell: N-KVV (NH-KVV).

Feuerbeständiges Kupfer-PVC-Steuerkabel kombiniert einen Kupferleiter, eine feuerbeständige Glimmerbandschicht sowie eine PVC-Isolierung und -Ummantelung für Steuer- und Hilfsstromkreise, die eine feuerbeständige Kabelkonstruktion erfordern. Das 450/750-V-Kabel ist für Anwendungen gedacht, bei denen die Aufrechterhaltung der Stromkreiskontinuität über einen bestimmten Zeitraum unter Feuereinwirkung Teil des Systemdesigns ist. Je nach Leiteraufbau kann das Kabel mit Kupferleitern der Klasse 1 oder Klasse 5 konfiguriert werden.

Das Glimmerband bildet die wichtigste feuerbeständige Schicht um den Leiter, während die flexiblen Leiteroptionen die Kabelführung durch Kabelrinnen, Schaltschränke und Geräteanschlüsse erleichtern. Bei der Auswahl der Spezifikationen sollten der Leiterquerschnitt, die Anzahl der Adern, die Installationsbedingungen und die Brandschutzanforderungen des gesamten elektrischen Systems berücksichtigt werden.

Produktspezifikationsabmessungen und technische Parametertabelle

Feuerbeständige Konstruktion und Kabeldesign

Feuerbeständige Schicht aus Glimmerband

Glimmerband wird als wichtigste feuerbeständige Komponente um den Leiter gelegt. Unter Feuereinwirkung soll diese Schicht die elektrische Isolierung für die angegebenen Testbedingungen aufrechterhalten und dazu beitragen, die Stromkreiskontinuität für den erforderlichen Zeitraum aufrechtzuerhalten. Die tatsächliche Feuerwiderstandsklasse sollte anhand der geltenden Produktspezifikation und Prüfmethode für das Projekt bestätigt werden.

Optionen für Kupferleiter

Der Leiteraufbau kann je nach erforderlicher Kabelkonfiguration auf Kupfer der Klasse 1 oder 5 basieren. Die technische Tabelle enthält Leiteranzahl, Querschnitt und 20℃-DC-Widerstandswerte, sodass elektrische Parameter vor der Spezifikationsbestätigung überprüft werden können.

PVC-Isolierung und Mantel

PVC sorgt für die primäre Isolierung rund um den Leiter und trägt zum allgemeinen mechanischen Schutz des Kabels bei. Die aufgeführte Isolationsstärke ändert sich mit dem Nennquerschnitt, daher sollte die Kabelspezifikation zusammen mit der erforderlichen Leitergröße und den Installationsbedingungen ausgewählt werden.

Wie das Kabel zu Brandschutzkontrollsystemen passt

Das feuerbeständige Kupfer-PVC-Steuerkabel ist für Stromkreise vorgesehen, in denen Steuerungs-, Alarm-, Überwachungs- oder Hilfsfunktionen während eines Brandereignisses für einen definierten Zeitraum verfügbar bleiben müssen. Typische Schaltkreise sind Brandschutzschaltschränke, Rauchabzugsanlagen, Feuerlöschpumpen und andere elektrisch gesteuerte Anlagen.

Die Brandschutzfunktion sollte als Teil des gesamten Schaltungsdesigns berücksichtigt werden. Die Kabelführung, die Befestigungsmethode, die angeschlossenen Geräte, die Installationsumgebung und die erforderliche Feuerwiderstandsklassifizierung können sich alle auf die endgültige Systemleistung auswirken.

Anwendungsszenarien

1. Brandschutztechnik: Schaltschränke für Brandschutzverknüpfungen, Brandmeldesysteme, Rauchabzugsventilatoren und Steuerkreise für Löschwasserpumpen.

2. Kraftwerke: Elektrische Schaltschränke, sekundäre Steuerleitungen für Generatorsätze und Steuer- oder Signalkabel in Stromverteilungsräumen.

3. Metallurgische Industrie: Automatische Bedienkonsolen und Steuerkreise für Produktionsanlagen in metallurgischen Werkstätten.

4. Gebäude: Maschinenräume im Keller, zentrale Klimaanlagen und Steuerungssysteme für die Brandschutzverbindung von Aufzügen.

5. Allgemeine Industrie: Abwasseraufbereitungsanlagen, Trocknungsproduktionslinien und Steuerkreise zur Unterstützung von Werkzeugmaschinen, bei denen eine feuerbeständige Konstruktion erforderlich ist.

Praktische Auswahlüberlegungen

1. Leiterquerschnitt

Der erforderliche Querschnitt sollte anhand der elektrischen Last, der Schaltungsfunktion, des zulässigen Leiterwiderstands und der geltenden Installationsanforderungen ermittelt werden. Die verfügbaren Daten umfassen Nennquerschnitte von 0,5 mm² bis 6 mm².

2. Kernmenge

Die Anzahl der Kerne sollte der Anzahl der mitzuführenden Steuer-, Alarm-, Überwachungs- und Hilfsstromkreise entsprechen. Die Tabelle listet empfohlene Kernkonfigurationen bis 61 Kerne auf, wobei benutzerdefinierte Kernmengen gemäß der bereitgestellten Spezifikation verfügbar sind.

3. Flexibilität und Installationsroute

Wenn Kabel durch Schaltschränke, Kabelkanäle oder Geräteanschlüsse verlaufen müssen, sollten die Leiterkonstruktion und die zulässigen Biegebedingungen gemeinsam berücksichtigt werden. Der erforderliche Biegeradius sollte anhand der geltenden Kabelspezifikation bestätigt werden und nicht allein vom Leitertyp angenommen werden.

4. Feuerwiderstandsanforderungen

Feuerbeständige Kabel sollten entsprechend der erforderlichen Testdauer, den Brandeinwirkungsbedingungen und dem Systemstandard ausgewählt werden. Ein Kabel sollte nicht nur durch den Begriff „feuerbeständig“ spezifiziert werden; Die erforderliche Leistungsklassifizierung und die unterstützende Testdokumentation sollten ebenfalls bestätigt werden.

Qualität und technische Überprüfung

Zu den wichtigsten Überprüfungspunkten bei der Projektbeschaffung gehören Leitermaterial und -konstruktion, Nennquerschnitt, Leiterwiderstand, Glimmerbandkonfiguration, PVC-Isolierungsdicke und Abmessungen des fertigen Kabels. Diese messbaren Eigenschaften bieten eine praktische Grundlage für den Vergleich des gelieferten Kabels mit der vereinbarten technischen Spezifikation.

Für Export- oder Engineering-Aufträge kann Qiancheng die erforderliche Produktdokumentation entsprechend der Kabelspezifikation und den Projektanforderungen koordinieren. Wenn ein spezifischer Feuerwiderstandsprüfbericht, ein Zertifikat oder ein Inspektionsdokument erforderlich ist, sollte dies vor der Auftragsbestätigung identifiziert werden, damit die entsprechende Dokumentation mit der tatsächlichen Kabelkonfiguration verglichen werden kann.

FAQ

Wie hoch ist die Nennspannung dieses feuerbeständigen Kupfer-PVC-Steuerkabels?

Die Nennspannung beträgt 450/750V. Es ist für Steuer-, Überwachungs- und Hilfsstromkreise vorgesehen, bei denen die vorgeschriebene feuerbeständige Konstruktion erforderlich ist.

Welches Material sorgt für die feuerbeständige Funktion?

Als feuerfeste Schicht um den Leiter herum wird Glimmerband verwendet. Seine Funktion besteht darin, zur Aufrechterhaltung der elektrischen Isolierung und des Stromkreisdurchgangs unter den angegebenen Brandtestbedingungen beizutragen.

Welche Leitergrößen werden von der Spezifikationstabelle abgedeckt?

Die Tabelle umfasst Nennquerschnitte von 0,5 mm² bis 6 mm² mit entsprechenden Leiterkonfigurationen, PVC-Isolierungsdicke und 20℃ DC-Leiterwiderstandswerten.

Wie viele Kerne können konfiguriert werden?

Die aufgelisteten empfohlenen Kernzahlen sind 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 und 61. Kundenspezifische Kernmengen können gemäß der Projektspezifikation besprochen werden.

Wo kann dieses feuerfeste Kupfer-PVC-Steuerkabel verwendet werden?

Es kann in Brandschutzkontrollsystemen, Kraftwerkskontrollkreisen, metallurgischen Geräten, mechanischen und elektrischen Gebäudesystemen, Abwasserbehandlungsanlagen und anderen industriellen Kontrollanwendungen eingesetzt werden, bei denen eine feuerbeständige Kabelkonstruktion erforderlich ist.

Welche Informationen sollten für ein Projektangebot bereitgestellt werden?

Zur Spezifikationsbestätigung ist es sinnvoll, das erforderliche Modell, den Leiterquerschnitt, die Aderanzahl, die Kabellänge, die Installationsumgebung, die Feuerwiderstandsanforderungen und alle erforderlichen technischen Dokumente oder Prüfprotokolle anzugeben.
