Qiancheng Aluminium-PVC-isolierter Flachdrahtist für die Niederspannungsstromverteilung konzipiert, bei der praktische Verlegung, geringeres Leitergewicht, Installationseffizienz und zuverlässige Isolierung wichtig sind. Mit einer flachen Struktur, einem Leiter aus hochreinem Aluminium und einem doppelschichtigen PVC-Schutz bietet es eine praktische Verkabelungsoption für zivile und leichte Industrieanwendungen.
Die Auswahl des richtigen Elektrokabels erfordert mehr als nur den Vergleich von Leitermaterialien. Installationsraum, Nennspannung, mechanischer Schutz, Kabelgewicht, Betriebstemperatur und Anwendungsbedingungen beeinflussen alle die langfristige Verkabelungsleistung. Aluminium-PVC-isolierter Flachdraht kombiniert einen leichten Aluminiumleiter mit PVC-Isolierung und einer Flachkabelkonfiguration, was ihn besonders nützlich macht, wenn der Verdrahtungsraum begrenzt ist oder große Mengen an Niederspannungskabeln benötigt werden.
Inhaltsverzeichnis
Was ist ein Aluminium-PVC-isolierter Flachdraht?
Was sind die wichtigsten Spezifikationen?
Wo kann Aluminium-PVC-isolierter Flachdraht verwendet werden?
Wie sollten Sie den richtigen Flachdraht auswählen?
Vergleich der Spezifikationen für Aluminium-PVC-Flachdrähte
Was ist bei der Installation zu beachten?
Warum Qiancheng Aluminium-PVC-isolierten Flachdraht wählen?
Was ist ein Aluminium-PVC-isolierter Flachdraht?

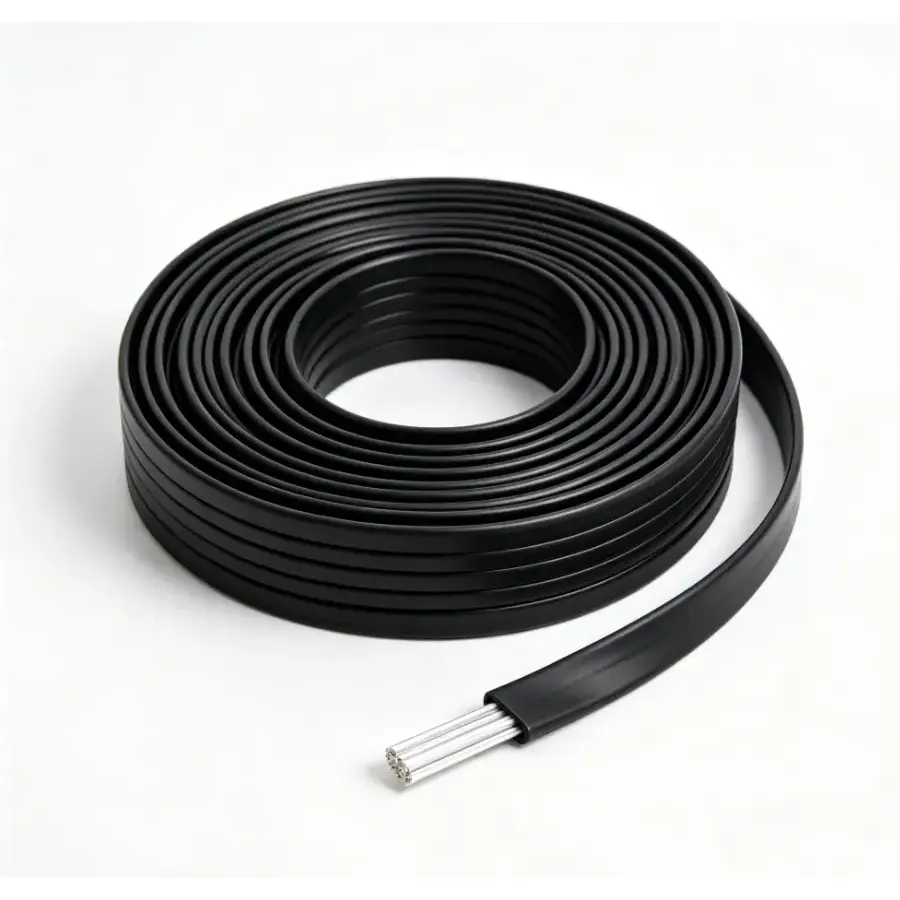

Aluminium-PVC-isolierter Flachdraht ist ein Niederspannungs-Elektrokabel, das einen Aluminiumleiter mit PVC-Isolierung und einem PVC-Außenmantel kombiniert. Im Gegensatz zu herkömmlichen Rundkabeln sind die Adern flach angeordnet, was die Verlegung in beengten Installationsräumen erleichtern kann.
Das Produkt von Qiancheng wird als Modell BLVVB bezeichnet und verwendet einen hochreinen Aluminiumleiter. Abhängig von der erforderlichen Spezifikation kann der Leiter als massiver einzelner Aluminiumleiter oder als verseilter Aluminiumleiter hergestellt werden. Das Produkt ist in 2- oder 3-adriger Flachanordnung mit Leiterquerschnitten von 2,5 mm² bis 10 mm² erhältlich.
Die PVC-Isolierung und der Mantel bieten elektrische Isolierung und grundlegenden Schutz vor normaler Feuchtigkeit, Abrieb und Umwelteinflüssen innerhalb der angegebenen Betriebsbedingungen. Dadurch eignet sich das Kabel für verschiedene leichte Niederspannungs-Stromverteilungsanwendungen.
Für Käufer, die Alternativen prüfen, kann auch PVC-isolierter Flachkupferdraht in Betracht gezogen werden, wenn eine höhere elektrische Leitfähigkeit Priorität hat.
Was sind die wichtigsten Spezifikationen?
Vor der Auswahl eines Kabels sollten immer die technischen Spezifikationen überprüft werden, da Leitergröße, Nennspannung, Installationsmethode und Umgebungsbedingungen direkten Einfluss auf die Anwendungseignung haben.
| Parameter | Spezifikation | Praktische Bedeutung |
|---|---|---|
| Produktmodell | BLVVB | Identifiziert die Aluminium-PVC-isolierte Flachdrahtkonfiguration |
| Leitermaterial | Hochreines Aluminium | Bietet eine leichte Leiterlösung für Niederspannungskabel |
| Leiterquerschnitt | 2,5 mm²–10 mm² | Ermöglicht die Auswahl je nach Projektlast und Installationsanforderungen |
| Kernanordnung | 2–3 Kerne | Geeignet für gängige Niederspannungs-Stromverteilungskonfigurationen |
| Isolierung | PVC | Bietet elektrische Isolierung um den Leiter herum |
| Mantel | PVC-Flachmantel | Bietet zusätzlichen mechanischen Schutz und Schutz vor Umwelteinflüssen |
| Nennspannung | 300/500V | Entwickelt für bestimmte Niederspannungsanwendungen |
| Isolationswiderstand | ≥5MΩ·km bei 20°C | Zeigt die Isolationsleistung unter den angegebenen Testbedingungen an |
| Spannungsbeständig | 2 kV für 5 Minuten | Unterstützt die Überprüfung der elektrischen Isolierung während des Tests |
| Betriebstemperatur | -15°C bis 70°C | Definiert den angegebenen Temperaturbereich für den Betrieb |
Die tatsächliche Kabelauswahl sollte immer auf den geltenden technischen Spezifikationen, den örtlichen elektrischen Anforderungen, der Installationsumgebung und der erwarteten elektrischen Belastung basieren.
Was sind die Hauptvorteile?
1. Platzsparende flache Bauweise
Durch das flache Profil liegt das Kabel näher an Montageflächen als viele herkömmliche Rundkabel. Dies kann bei verdeckten Wandverkabelungen, Deckenhohlräumen, schmalen Rillen und Gerätelücken nützlich sein, wenn der Installationsraum begrenzt ist.
2. Geringeres Leitergewicht
Aluminium hat eine geringere Dichte als Kupfer. Daher kann ein Aluminiumleiter das Gesamtgewicht des Leiters im Vergleich zu einem Kupferleiter vergleichbarer Anwendung reduzieren. Diese Eigenschaft ist besonders nützlich, wenn Projekte lange Kabelstrecken, große Mengen oder den Transport über große Entfernungen erfordern.
3. Praktischer PVC-Schutz
Durch die Kombination aus PVC-Isolierung und PVC-Mantel entsteht eine schichtweise Schutzstruktur um den Aluminiumleiter. Innerhalb der spezifizierten Betriebsbedingungen trägt diese Struktur zum Schutz vor normaler Feuchtigkeit, Abrieb und Umwelteinflüssen bei.
4. Einfacheres Routing in begrenzten Räumen
Die flache Bauweise kann die Kabelpositionierung bei begrenztem Platzangebot vereinfachen. Für Installateure ist es möglicherweise einfacher, die Verkabelung durch Deckenräume, Wandnuten, Gerätelücken und andere enge Bereiche zu organisieren.
5. Kostenbewusste Materialauswahl
Für Projekte, bei denen das Gewicht des Leiters und die Wirtschaftlichkeit des Materials wichtig sind, kann Aluminium eine praktische Alternative zu Kupfer darstellen. Da Aluminium jedoch eine geringere elektrische Leitfähigkeit als Kupfer aufweist, muss der Leiterquerschnitt entsprechend der erforderlichen elektrischen Belastung und den Installationsbedingungen ausgewählt werden.
Wo kann Aluminium-PVC-isolierter Flachdraht verwendet werden?
Aluminium-PVC-isolierter Flachdraht ist in erster Linie für leichte Niederspannungs-Stromverteilungsanwendungen gedacht. Seine flache Struktur und der Aluminiumleiter machen es besonders praktisch für Projekte, bei denen Installationsraum und Kabelgewicht eine wichtige Rolle spielen.
- Hausverkabelung:Geeignet für bestimmte verdeckte Wand- und Deckenverkabelungsanwendungen, wenn die elektrische Konstruktion Aluminiumleiter zulässt.
- Hausrenovierung:Sein flaches Profil kann die Verlegung bei Austausch- und Renovierungsprojekten alter Stromkreise vereinfachen.
- Stromverteilung im Laden:Kann zur bedarfsgerechten Niederspannungsverteilung innerhalb von Gewerbeflächen eingesetzt werden.
- Kleine Workshops:Geeignet für ausgewählte Anwendungen mit fester Stromverteilung.
- Mechanische Ausrüstung:Kann eine externe Niederspannungsstromversorgung bereitstellen, wenn die Kabelspezifikation den Geräteanforderungen entspricht.
- Temporäre Werkstattverkabelung:Seine leichte Bauweise kann für geeignete temporäre Niederspannungsinstallationen geeignet sein.
- Lager:Kann ausgewählte Beleuchtungs- und Stromverteilungsanforderungen unterstützen.
- Landwirtschaftliche Einrichtungen:Kann in Gewächshäusern und anderen landwirtschaftlichen Energieversorgungsprojekten eingesetzt werden, wenn die Umgebungsbedingungen ordnungsgemäß bewertet werden.
- Photovoltaik-Förderanlagen:Kann für geeignete Niederspannungs-Hilfsverkabelungsanwendungen in Betracht gezogen werden.
Bei Außeninstallationen mit längerer Einwirkung von Sonnenlicht und Regen sollte ein zusätzlicher Schutz oder eine wetterbeständige Kabellösung in Betracht gezogen werden, anstatt davon auszugehen, dass eine Standard-PVC-Konstruktion für alle Außenbedingungen geeignet ist.
Wie sollten Sie den richtigen Flachdraht auswählen?
Die Auswahl eines Kabels sollte mit den tatsächlichen Elektro- und Installationsanforderungen beginnen und nicht einfach die kostengünstigste Option auswählen. Käufer können die folgenden Faktoren bewerten:
- Bestimmen Sie den Spannungsbedarf.Stellen Sie sicher, dass die Nennspannung des Kabels für den vorgesehenen Stromkreis geeignet ist.
- Berechnen Sie die zu erwartende elektrische Belastung.Der Leiterquerschnitt sollte entsprechend den aktuellen Anforderungen und den geltenden elektrischen Normen ausgewählt werden.
- Bewerten Sie die Installationsbedingungen.Überlegen Sie, ob das Kabel verborgen, freiliegend, durch einen schmalen Spalt verlegt oder in der Nähe von Geräten installiert werden soll.
- Überprüfen Sie den Temperaturbereich.Stellen Sie sicher, dass die erwarteten Umgebungs- und Betriebstemperaturen innerhalb des angegebenen Kabelbereichs bleiben.
- Berücksichtigen Sie die Umweltbelastung.Bewertet werden sollten Feuchtigkeit, Sonnenlicht, Chemikalien, Abrieb und mechanische Beanspruchung.
- Wählen Sie die entsprechende Kernkonfiguration.Die Anzahl der Kerne sollte zum Schaltungsdesign passen.
- Bestätigen Sie die Anforderungen an Kabellänge und Verpackung.Bei großen Projekten können geeignete Rollenlängen und Exportverpackungen die Handhabung und Transporteffizienz verbessern.
Wenn das Projekt besondere Installationsbedingungen erfordert, ist es ratsam, dem Lieferanten vor der Bestellung Informationen wie Spannung, Leiterquerschnitt, Adernummer, Anwendung, erforderliche Länge und erwartete Menge mitzuteilen.
Vergleich der Spezifikationen für Aluminium-PVC-Flachdrähte
| Auswahlfaktor | Aluminium-PVC-Flachdraht | Warum es wichtig ist |
|---|---|---|
| Leiter | Hochreines Aluminium | Reduziert das Gewicht des Leiters und kann Materialkostenvorteile bieten |
| Kabelform | Wohnung | Hilft bei der Vereinfachung der Verlegung in begrenzten Installationsräumen |
| Isolierung | PVC | Bietet elektrische Isolierung |
| Mantel | PVC | Fügt Schutz gegen normale Umwelteinflüsse hinzu |
| Kernoptionen | 2–3 Kerne | Unterstützt verschiedene Niederspannungs-Verkabelungskonfigurationen |
| Querschnitt | 2,5 mm²–10 mm² | Ermöglicht die Auswahl basierend auf den elektrischen Anforderungen |
| Nennspannung | 300/500V | Definiert den vorgesehenen Niederspannungs-Anwendungsbereich |
| Temperatur | -15°C bis 70°C | Hilft bei der Bestimmung der Eignung für verschiedene Umgebungen |
Was ist bei der Installation zu beachten?
Selbst ein ordnungsgemäß hergestelltes Kabel kann eine schlechte Leistung erbringen, wenn es falsch ausgewählt oder installiert wird. Für Aluminium-PVC-isolierte Flachdrähte sollten professionelle Installationspraktiken Folgendes umfassen:
- Verwenden Sie einen für den erwarteten Strom geeigneten Leiterquerschnitt.
- Befolgen Sie die geltenden nationalen und lokalen Elektroinstallationsnormen.
- Vermeiden Sie übermäßiges Biegen oder mechanische Beschädigungen während der Installation.
- Schützen Sie das Kabel vor scharfen Kanten und starkem Abrieb.
- Verwenden Sie geeignete Klemmen und Anschlussmethoden für Aluminiumleiter.
- Überprüfen Sie die Verbindungen sorgfältig, da Aluminium und Kupfer unterschiedliche elektrische und mechanische Eigenschaften haben.
- Bewerten Sie bei Außenanwendungen UV-Einwirkung, Regen, Temperaturschwankungen und mechanischen Schutz.
- Halten Sie die Installationsbedingungen innerhalb des vom Hersteller angegebenen Betriebsbereichs.
Diese Praktiken tragen dazu bei, die Isolationsintegrität zu bewahren und eine stabile Stromübertragung während der vorgesehenen Betriebsbedingungen des Kabels zu unterstützen.
Häufig gestellte Fragen
1. Wofür wird Aluminium-PVC-isolierter Flachdraht hauptsächlich verwendet?
Es ist hauptsächlich für geeignete Niederspannungs-Stromverteilungsanwendungen in Wohn-, Gewerbe-, Landwirtschafts-, Werkstatt- und Leichtindustrieumgebungen konzipiert. Seine flache Bauweise ist besonders dort nützlich, wo eine organisierte Verlegung und begrenzter Installationsraum wichtig sind.
2. Welche Leitergrößen sind verfügbar?
Die referenzierte Qiancheng-Spezifikation deckt Leiterquerschnitte von 2,5 mm² bis 10 mm² ab, wobei 2-adrige und 3-adrige flache Anordnungen für unterschiedliche Verkabelungsanforderungen verfügbar sind.
3. Ist Aluminium für jede Verkabelungsanwendung besser als Kupfer?
Nein. Aluminium und Kupfer haben unterschiedliche elektrische Leitfähigkeit, Gewicht, Verbindungseigenschaften und Materialkosten. Aluminium kann von Vorteil sein, wenn ein geringeres Leitergewicht und Materialwirtschaftlichkeit im Vordergrund stehen, während Kupfer bevorzugt sein kann, wenn eine höhere Leitfähigkeit erforderlich ist. Die richtige Wahl hängt von der elektrischen Auslegung ab.
4. Kann das Kabel individuell angepasst werden?
Qiancheng unterstützt spezifikationsbasierte Beschaffung und kundenspezifische Anforderungen. Käufer können Leiterquerschnitt, Kabellänge, Aderkonfiguration, Anwendungsanforderungen und Bestellmenge mit dem Lieferanten besprechen.
5. Kann es im Freien verwendet werden?
Es kann für geeignete Außenanwendungen in Betracht gezogen werden, wenn die Umgebungsbedingungen innerhalb der Möglichkeiten des Produkts bleiben. Bei langfristiger Einwirkung von Sonnenlicht und Regen kann eine zusätzliche Leitung, ein Schutz oder eine wetterbeständige Kabelkonstruktion erforderlich sein.
6. Wie ist das Kabel für den Transport verpackt?
Für den Export wird der Draht auf eine Spule gewickelt und mit Kunststofffolie geschützt. Dieser Verpackungsansatz trägt dazu bei, fertige Kabelspulen bei Handhabung, Verladung und Transport zu schützen.
Warum Qiancheng Aluminium-PVC-isolierten Flachdraht wählen?
Für Käufer, die eine praktische Lösung für die Niederspannungs-Stromverteilung suchen, kombiniert Qiancheng Aluminium-PVC-isolierter Flachdraht einen hochreinen Aluminiumleiter, PVC-Isolierung, PVC-Mantel und eine platzsparende flache Konstruktion. Seine Spezifikationen decken allgemeine Niederspannungsanforderungen ab, während seine leichte Struktur für Projekte mit umfangreicher Kabelführung und Transport von Vorteil sein kann.
Qiancheng unterstützt spezifikationsbasierte Beschaffung, Großbestellungen und kundenspezifische Anforderungen. Käufer können das gewünschte Leitermaterial, den Querschnitt, die Kernzahl, die Nennspannung, die Anwendung, die Kabellänge und die Menge angeben, um die geeignete Konfiguration zu bestimmen.
Wenn Sie Aluminium-Flachdraht für die Verkabelung in Privathaushalten, für die Verteilung in Werkstätten, für landwirtschaftliche Einrichtungen, für die Stromversorgung von Geräten oder für andere Niederspannungsprojekte beziehen, erfahren Sie mehr über den Aluminium-PVC-isolierten Flachdraht von Qiancheng und besprechen Sie Ihre Projektanforderungen mit dem Hersteller. Für Spezifikationen, Anpassungen, Großeinkäufe und Angebotsunterstützung:Kontaktieren Sie unsmit Ihren Anwendungsdetails und erforderlichen Kabelparametern.
