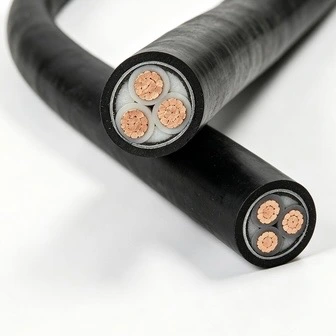

Das isolierte 12/20-kV-XLPE-Stromkabel von Qiancheng wird für Neubau- und Renovierungsprojekte verschiedener 20-kV-Mittelspannungs-Stromübertragungen eingesetzt. Es bietet zwei Hauptserien: ein- und dreiadriges YJV mit Kupferkern und YJLV mit Aluminiumkern, optional mit LSZH-halogenfreiem, raucharmem Mantel. Weit verbreitet in Infrastrukturprojekten für neue Energien und Stromnetze im In- und Ausland. Zur Überprüfung stehen gemessene Betriebsdaten und Projektfälle zur Verfügung.
|
Nennleiterquerschnittsfläche (mm²) |
Isolationsdicke (mm) |
Manteldicke (mm) |
Ungefährer Kabelaußendurchmesser (mm) |
DC-Widerstand Cu (Ω/km) |
Gleichstromwiderstand Al (Ω/km) |
Prüfspannung (kV/5min) |
Strombelastbarkeit-Cu in Luft (A) |
Strombelastbarkeit-Al in Luft (A) |
Strombelastbarkeit-Cu in direkt vergrabenem Boden (A) |
Strombelastbarkeit-Al in direkt vergrabenem Boden (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0,524 |
≤0,868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0,387 |
≤0,641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0,268 |
≤0,443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0,193 |
≤0,320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0,153 |
≤0,253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0,124 |
≤0,206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0,0991 |
≤0,164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0,0754 |
≤0,125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0,0601 |
≤0,100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0,0470 |
≤0,0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0,0366 |
≤0,0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0,0283 |
≤0,0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0,0221 |
≤0,0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0,0176 |
≤0,0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0,0151 |
≤0,0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0,524 |
≤0,868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0,387 |
≤0,641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0,268 |
≤0,443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0,193 |
≤0,320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0,153 |
≤0,253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0,124 |
≤0,206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0,0991 |
≤0,164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0,0754 |
≤0,125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0,0601 |
≤0,100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0,0470 |
≤0,0778 |
42 |
640 |
450 |
520 |
440 |
Im Vergleich zu herkömmlichen Kabeln zeichnet es sich durch einen geringen dielektrischen Isolationsverlust und eine hervorragende Alterungsbeständigkeit durch Wasserbäume aus. Die Toleranz der Isolationsdicke liegt bei ±0,05 mm, um Durchschlagsrisiken aufgrund der Konzentration elektrischer Felder zu vermeiden. Die geplante Lebensdauer im Außenbereich beträgt bis zu 40 Jahre.
Schildüberlappungsrate ≥25 %. Es hat strenge Hochspannungsfestigkeitstests mit einem Teilentladungsgrad von weniger als 10 pC bestanden. Es bewältigt Lastschwankungen im Stromnetz und reduziert unerwartete Stromausfälle erheblich.
Raucharme, ungiftige und korrosionsfreie Dämpfe unter Brandbedingungen mit einer Lichtdurchlässigkeit von ≥70 %. Zur einfachen Brandschutzabnahme öffentlicher Projekte stehen vollständige Sätze von IEC-Prüfzertifikaten in Chinesisch und Englisch zur Verfügung.
Kupferkerntypen bieten geringe Leitungsverluste für Kurzstrecken-Hochlastszenarien. YJLV mit Aluminiumkern reduziert das Eigengewicht um 30 % und senkt so effektiv die Gesamtprojektkosten für die Kraftübertragung über große Entfernungen.
Das Unternehmen besitzt ein CNAS-akkreditiertes Labor. Für jede Charge des isolierten 12/20-kV-XLPE-Stromkabels von Qiancheng werden vollständige Testvideos archiviert. Die Kabel werden mit rückverfolgbaren QR-Codes befestigt und eine Stichprobenprüfung beim Kunden vor Ort wird unterstützt.
Die stabile Isolationsstruktur widersteht feuchtigkeitsbedingten Schäden im Langzeitbetrieb. Es sorgt für einen stabilen Isolationswiderstand auch unter feuchten Minen- und Chemieanlagenbedingungen und reduziert Kurzschlussausfälle.
Herkömmliche flammhemmende Ausführungen hemmen die Flammenausbreitung. Kundenspezifische, halogenfreie, raucharme Varianten erzeugen im Brandfall keine hochgiftigen, ätzenden Dämpfe, gewährleisten die Sichtbarkeit der Evakuierungswege für das Personal und sind für dicht besiedelte Gebiete geeignet.
Gepanzerte Typen widerstehen Extrusion und Steinschlag. Der Außenmantel ist UV-beständig und säure-alkalisch korrosionsbeständig, wodurch Schäden bei Außen- und Erdverlegung verhindert und die Gefahr von Stromlecks beseitigt wird.
20-kV-Stromübertragungsleitungen vor Ort für Photovoltaik- und Windkraft-Umspannwerke.
Mittelspannungs-Stromversorgungsleitungen für regionale Umspannwerke und den Ausbau und die Sanierung städtischer Stromnetze.
20-kV-Stromverteilungssysteme vor Ort für Chemieanlagen und große Industrieparks.
Städtische öffentliche Infrastruktur, Schienenverkehr, umfassende unterirdische Versorgungstunnel, große Krankenhäuser und Gewerbekomplexe. Für geschlossene unterirdische Räume werden vorzugsweise halogenfreie raucharme Typen verwendet.
Qiancheng 12/20kV XLPE-isolierte Stromkabel können auf Kabelrinnen, in Kabelgräben, Tunneln und Schutzrohren verlegt werden. Für die leichte direkte Verlegung in lockerem Boden werden gepanzerte Typen empfohlen.
Erwärmen Sie Kabel vor dem Verlegen auf über 5 °C, wenn die Umgebungstemperatur unter 0 °C liegt, um zu verhindern, dass die Isolierung bei niedrigen Temperaturen brüchig wird.
Halten Sie die Verkabelung von scharfen Kanten und Ecken fern, um Kratzer auf der Ummantelung und das Eindringen von Wasser zu vermeiden, was zu einer Alterung des Wasserbaums führt.
Einadrige Wechselstromkabel dürfen niemals allein in Stahlrohren verlegt werden, um eine Wirbelstromerwärmung zu vermeiden, die die Kabelalterung beschleunigt.
A: Die doppelschichtige Metallabschirmung ist auf eine Überlappungsrate von ≥25 % ausgelegt, während die Teilentladung auf unter 10 pC kontrolliert wird. In Kombination mit Hochspannungsfestigkeitstests trägt die Abschirmstruktur dazu bei, die elektrische Stabilität zu verbessern und das Risiko von isolierungsbedingten Ausfällen während des Betriebs zu verringern.
A: Die XLPE-Isolierung zeichnet sich durch einen geringen dielektrischen Verlust und eine stabile elektrische Leistung aus. Die Toleranz der Isolationsdicke wird auf ±0,05 mm kontrolliert, um ein gleichmäßiges elektrisches Feld aufrechtzuerhalten und das Risiko lokaler Spannungen zu verringern. Durch ordnungsgemäße Installationspraktiken, einschließlich der Vermeidung von Mantelschäden und Wassereintritt, wird die langfristige Zuverlässigkeit weiter verbessert.
A: Ja. Es eignet sich für Mittelspannungs-Stromübertragungssysteme in Photovoltaik- und Windkraftprojekten. Kupferleiterversionen können für Hochlastanwendungen ausgewählt werden, während YJLV-Versionen mit Aluminiumleiter für längere Übertragungsentfernungen geeignet sind, bei denen es auf Gewicht und Kostenkontrolle ankommt.
A: Herkömmliche flammhemmende Kabel konzentrieren sich hauptsächlich auf die Begrenzung der Flammenausbreitung. Halogenfreie, raucharme Versionen bieten zusätzliche Vorteile, darunter reduzierte Rauchemission, nicht korrosive Verbrennungsgase und eine Lichtdurchlässigkeit von ≥70 %, wodurch sie für geschlossene Bereiche wie Versorgungstunnel und öffentliche Einrichtungen geeignet sind.
A: Die stabile Isolationsstruktur trägt dazu bei, den Isolationswiderstand unter feuchten Bedingungen aufrechtzuerhalten und die Möglichkeit elektrischer Fehler zu verringern. Gepanzerte Versionen bieten zusätzlichen mechanischen Schutz gegen äußeren Druck und Stöße in anspruchsvollen Installationsumgebungen.
A: Nicht gepanzerte Typen werden im Allgemeinen in Kabeltrassen, Gräben, Tunneln und Schutzrohren verwendet, wo mechanischer Schutz verfügbar ist. Gepanzerte Typen werden für die direkte Erdverlegung oder Bereiche mit höherer mechanischer Beanspruchung empfohlen, um die Widerstandsfähigkeit gegen äußere Beschädigungen zu verbessern.
A: Aluminiumleiterversionen werden aufgrund ihres geringeren Gewichts und ihrer Kostenvorteile häufig in Fernübertragungsprojekten verwendet. Kupferleiterversionen werden für Anwendungen bevorzugt, die eine höhere Leitfähigkeit oder konzentrierte Belastbarkeit erfordern.
A: Bei Temperaturen unter 0 °C wird empfohlen, das Kabel vor der Installation auf über 5 °C vorzuwärmen, um das Risiko von Isolationsrissen zu verringern. Vermeiden Sie beim Verlegen übermäßiges Biegen, scharfe Kanten und mechanische Beschädigungen, um die Leistung des Kabels aufrechtzuerhalten.
