18/30 kV XLPE-isoliertes Stromkabel

Für Hochspannungs-Energieverteilungsprojekte ist das isolierte 18/30-kV-XLPE-Stromkabel von Qiancheng die bevorzugte Wahl. Es erfüllt die Bauanforderungen von Stromübertragungs- und -verteilungsprojekten der 30-kV-Klasse.

Tabelle mit Produktspezifikationen und technischen Parametern

Vorteile im Vergleich zu Peer-Produkten

Führende Isoliertechnologie

Es wird eine hochwertige XLPE-Isolierung aus vernetztem Polyethylen verwendet, die mit einer dreifachen Coextrusions-Produktionslinie und einer Online-Laserdickenmessung ausgestattet ist, um eine gleichmäßige Isolationsdicke sicherzustellen und die Bildung von Wasserbäumen zu verhindern. Im Vergleich zu herkömmlichen Kabeln weist es einen geringeren dielektrischen Verlust auf und ist für eine Lebensdauer im Freien von bis zu 40 Jahren ausgelegt.

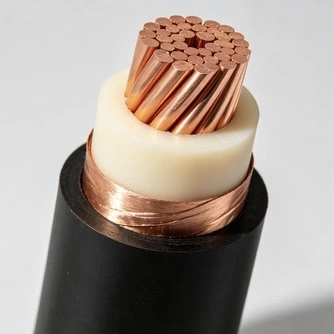

Optimierte doppellagige Schildstruktur

Doppelte Kupferbandabschirmung mit Überlappungsrate ≥25 %. Es hat strenge Spannungsfestigkeits- und Teilentladungstests bestanden, ist in der Lage, große Lastschwankungen im Stromnetz zu bewältigen und das Risiko unerwarteter Ausfälle und Stromausfälle zu verringern.

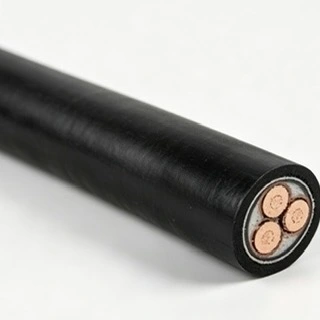

Flexible Materialoptionen

Kupferkernversionen zeichnen sich durch geringe Leitungsverluste aus und eignen sich für Kurzstrecken-Umspannwerke mit hoher Last. YJLV mit Aluminiumkern reduziert das Eigengewicht um 30 % und senkt so effektiv die gesamten Transport- und Verlegekosten für Energieübertragungsprojekte über große Entfernungen.

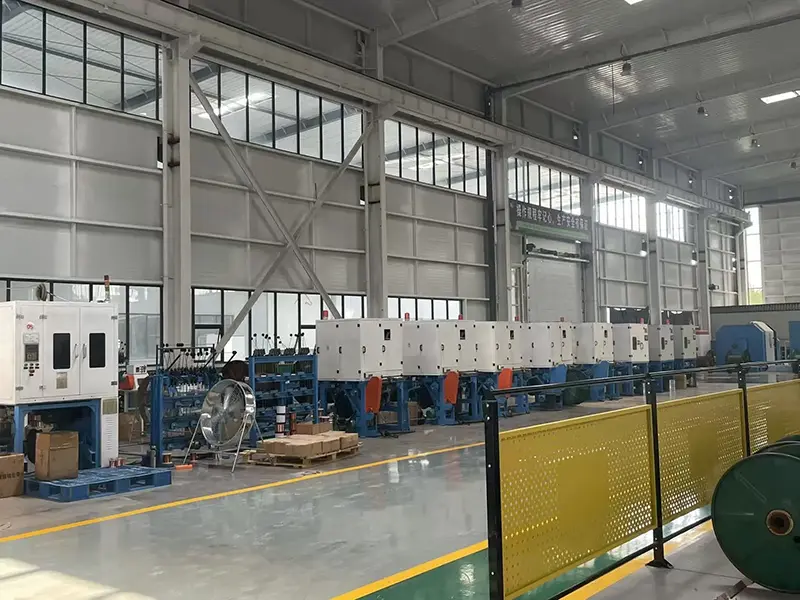

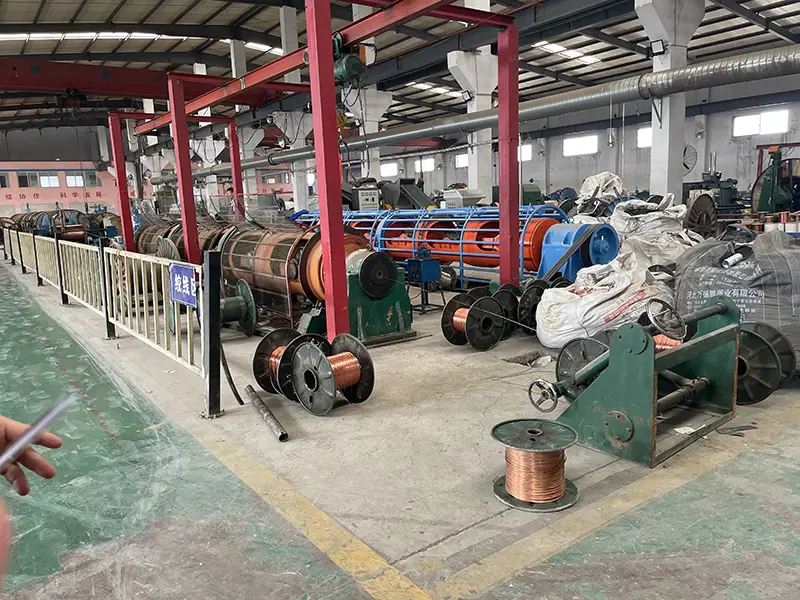

Vollständiges System zur Rückverfolgbarkeit der Qualität

Jede Charge des isolierten 18/30-kV-XLPE-Stromkabels von Qiancheng wird unabhängigen Tests mit archivierten Testvideos unterzogen. Es werden rückverfolgbare QR-Codes bereitgestellt. Um Qualitätsunterschiede zwischen Muster- und Massenware zu vermeiden, wird eine stichprobenartige Inspektion beim Kunden vor Ort unterstützt.

Optionale LSZH-halogenfreie, raucharme Version

Die halogenfreie Low-Smoke-Variante erzeugt bei der Verbrennung wenig ungiftigen Rauch. Um die Brandschutzabnahme für öffentliche Infrastrukturprojekte problemlos zu bestehen, stehen vollständige Sätze von IEC-Prüfzertifikaten in Chinesisch und Englisch zur Verfügung.

Sicherheitsleistung

Elektrische Sicherheit

Vor der Auslieferung werden strenge Hochspannungsfestigkeits- und Teilentladungstests durchgeführt. Es arbeitet stabil in feuchten Minen und Chemiefabriken und verringert das Ausfallrisiko von Kurzschlüssen und Isolationsausfällen.

Brandschutzleistung

Die kundenspezifische, halogenfreie, raucharme Version ist im Feuer selbstverlöschend und setzt keine ätzenden giftigen Dämpfe frei, wodurch die Evakuierung des Personals in Brandszenarien gewährleistet wird und sie für dicht besiedelte technische Projekte geeignet ist.

Langfristige Betriebssicherheit

Alterungsbeständig und UV-beständig. Es widersteht Beschädigungen und Alterung bei langfristiger direkter Erdverlegung oder Verlegung im Freien, wodurch die Kosten für regelmäßige Inspektionen und den Kabelaustausch erheblich gesenkt werden.

Anwendungsszenarien

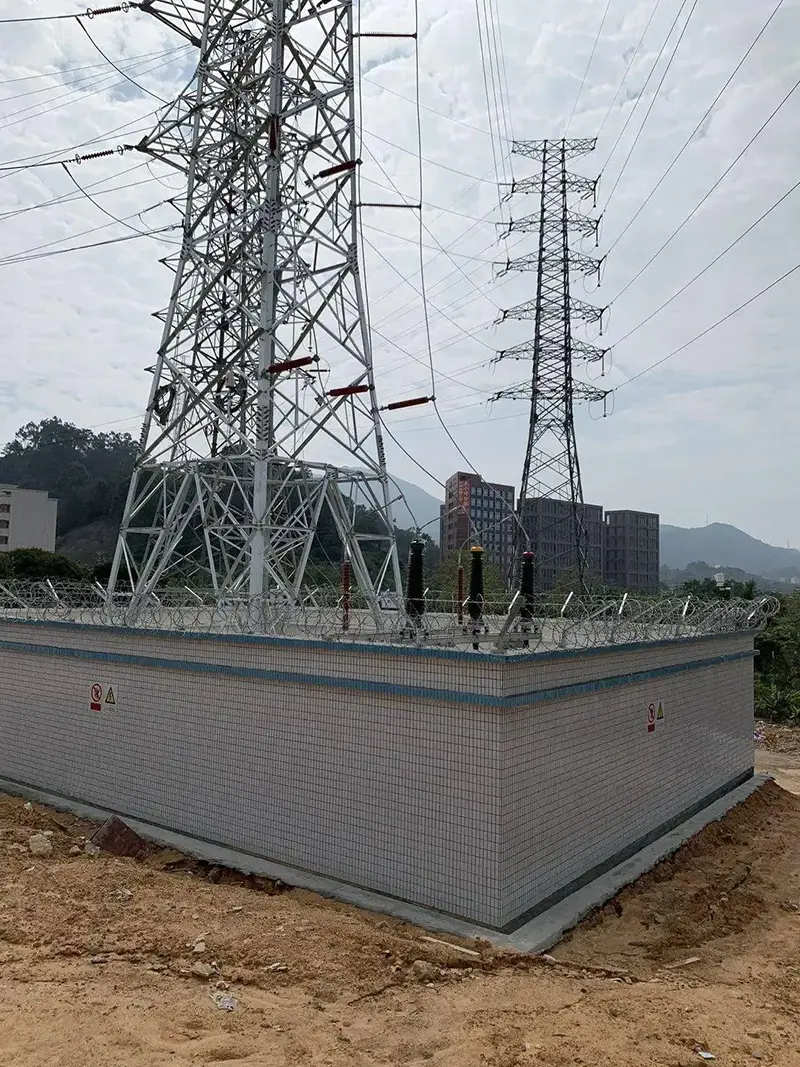

Städtische Umspannwerke, große Industrieparks, Minen- und Chemiestandorte, Schienenverkehr, umfassende unterirdische Versorgungstunnel und unterstützende Stromübertragungsleitungen für Kraftwerke mit neuer Energie.

Installations- und Verlegeanforderungen

1. Die Umgebungstemperatur beim Verlegen sollte nicht unter 0 °C liegen. Es wird empfohlen, die Kabel vor dem Bau bei niedrigen Temperaturen vorzuwärmen, um Schäden an der Isolierung durch Sprödrisse zu vermeiden.

2. Halten Sie sich strikt an die Vorgaben für den Mindestbiegeradius. Halten Sie die Verkabelung von scharfen Kanten und Ecken fern, um Kratzer auf der Ummantelung und das Eindringen von Wasser zu vermeiden, was zu einer Alterung der Isolierung führen kann.

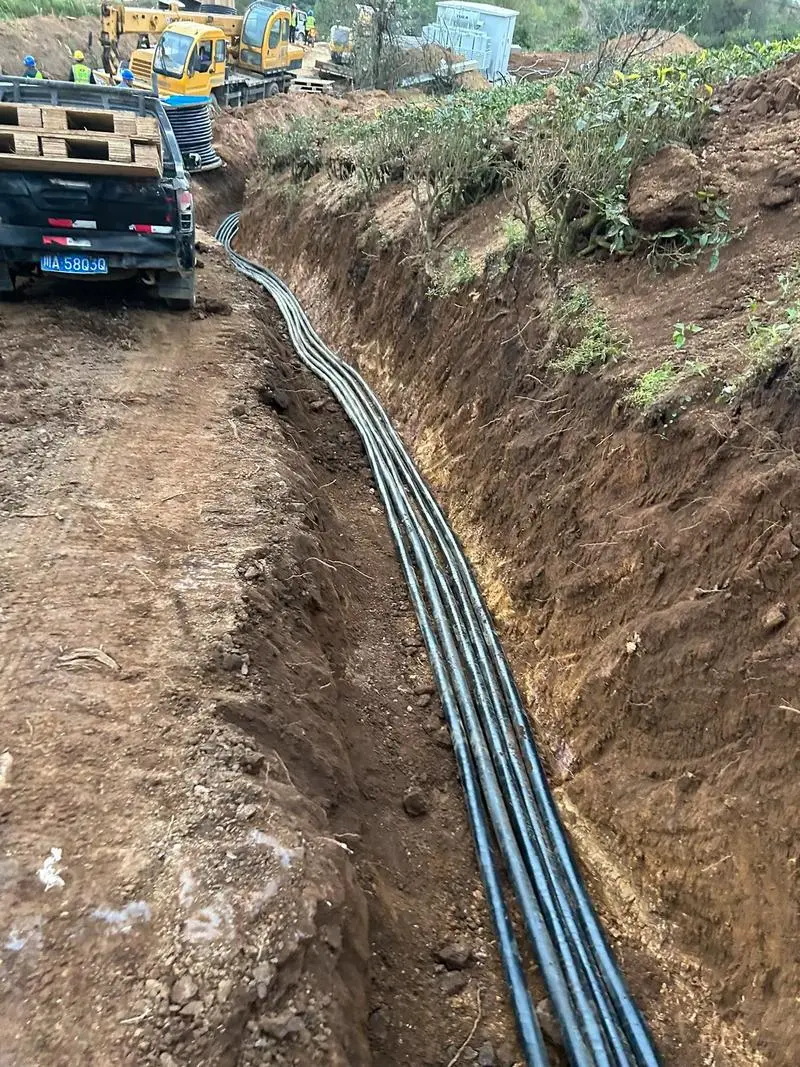

3. Zu den zulässigen Verlegemethoden gehören die Kabelführung in Innenräumen, Kabeltunnel, Kabelgräben, die Installation von Leitungen und die direkte Verlegung in lockerem Boden. Gepanzerte Kabel können leichten mechanischen äußeren Kräften standhalten.

4. Einadrige Wechselstromkabel dürfen nicht allein in Stahlrohren verlegt werden, um eine Wirbelstromerwärmung zu vermeiden, die die Kabelalterung beschleunigt.

FAQ

F1: Die Isolationsdicke des 18/30 kV XLPE-isolierten Stromkabels ist relativ dick. Wie wird während der Produktion eine gleichmäßige Dicke gewährleistet?

A: Eine Dreifach-Coextrusions-Produktionslinie mit Online-Laserdickenmessung dient zur Überwachung der Isolationsabmessungen während der Produktion. Dies trägt zur Aufrechterhaltung einer konstanten XLPE-Isolierungsdicke bei und unterstützt eine stabile dielektrische Leistung. Die angegebene Auslegungslebensdauer für Außenanwendungen kann unter bestimmten Betriebsbedingungen 40 Jahre betragen.

F2: Welche Schutzfunktion bietet die doppelte Kupferbandabschirmung bei Lastschwankungen im Stromnetz?

A: Die Kupferbandabschirmung hat eine spezifizierte Überlappungsrate von ≥25 %. Das Abschirmsystem trägt zusammen mit Spannungsfestigkeits- und Teilentladungstests zur Kontrolle des elektrischen Feldes bei und unterstützt die Isolationsleistung, wenn sich die Betriebslast des Stromnetzes ändert.

F3: Wie sollten Kupferkern- und Aluminiumkernversionen für Umspannwerksprojekte über große Entfernungen ausgewählt werden?

A: Eine Kupferkernkonstruktion wird üblicherweise dort in Betracht gezogen, wo eine höhere Leitfähigkeit und eine Schwerlastübertragung über kürzere Entfernungen erforderlich sind. Für längere Übertragungswege, bei denen ein geringeres Kabelgewicht ein wichtiger Faktor ist, kann eine YJLV-Konstruktion mit Aluminiumkern in Betracht gezogen werden. Bei der endgültigen Auswahl sollten auch Stromkapazität, Spannungsabfall, Installationsbedingungen und Gesamtkabellänge berücksichtigt werden.

F4: Wie funktioniert das Kabel in feuchten Hochspannungsumgebungen wie Bergwerken und Chemiefabriken?

A: Relevante Hochspannungsfestigkeits- und Teilentladungstests werden gemäß den geltenden Anforderungen durchgeführt. XLPE-Isolierung sorgt für das elektrische Isolationssystem, während die Kabelkonstruktion entsprechend der Feuchtigkeitseinwirkung, der Temperatur, dem Kontakt mit Chemikalien und anderen Standortbedingungen in Bergwerken oder Chemieanlagen ausgewählt werden sollte.

F5: Was ist bei einer langfristigen Direktverlegung und Installation im Freien zu beachten?

A: Die Kabelkonstruktion bietet Beständigkeit gegen Alterung und UV-Strahlung, während gepanzerte Versionen zusätzlichen mechanischen Schutz für Installationsbedingungen bieten, bei denen das Kabel möglicherweise äußeren Kräften ausgesetzt ist. Bei direkt vergrabenen oder Außenanwendungen sollten vor der Installation der Manteltyp, die Bodenbeschaffenheit, die Sonneneinstrahlung und der mechanische Schutz überprüft werden.

F6: Was ist beim Biegen des Kabels während der Installation zu beachten?

A: Der angegebene Mindestbiegeradius sollte während der gesamten Installation eingehalten werden. Scharfe Kanten, übermäßiges Biegen und gewaltsames Ziehen sollten vermieden werden, um eine Beschädigung der Hülle zu verhindern. Bei Hochspannungskabelsystemen ist die richtige Handhabung besonders wichtig, da mechanische Beschädigungen das Isolationssystem und seine langfristige Leistungsfähigkeit beeinträchtigen können.

F7: Wann ist die halogenfreie, raucharme Version einem herkömmlichen Manteltyp vorzuziehen?

A: Die halogenfreie Low-Smoke-Version soll Rauch und korrosive halogenhaltige Emissionen bei der Verbrennung begrenzen. Es kann für dicht besiedelte oder geschlossene Infrastruktur in Betracht gezogen werden, einschließlich Schienenverkehrsanlagen und unterirdischen Versorgungstunneln, wo höhere Anforderungen an das Rauch- und Brandverhalten gestellt werden.

F8: Welche Vorsichtsmaßnahmen sind bei der Installation des Kabels bei niedrigen Temperaturen erforderlich?

A: Die empfohlene Umgebungstemperatur für die Verlegung sollte nicht unter 0 °C liegen, es sei denn, das entsprechende Installationsverfahren sieht etwas anderes vor. Wenn eine Installation bei niedrigen Temperaturen erforderlich ist, sollten geeignete Vorwärmmaßnahmen befolgt werden, um das Risiko einer spröden Beschädigung der Isolierung zu verringern. Bei einadrigen Wechselstromkabeln sollte die Installation in Stahlrohren ebenfalls den geltenden Anforderungen entsprechen, um eine übermäßige Wirbelstromerwärmung zu vermeiden.
