Das isolierte 26/35-kV-XLPE-Stromkabel von Qiancheng ist die bevorzugte Wahl für die technische Beschaffung. Es zeichnet sich durch stabile Qualität, vollständige Konformität und hohe Zuverlässigkeit aus. Es wird häufig beim Neubau von 35-kV-Hauptstromnetzen sowie bei der Renovierung und Modernisierung bestehender Stromversorgungsleitungen eingesetzt.
|
Nennleiterquerschnittsfläche (mm²) |
Isolationsdicke (mm) |
Manteldicke (mm) |
Ungefährer Kabelaußendurchmesser (mm) |
Gleichstromwiderstand des Cu-Leiters (Ω/km) |
Gleichstromwiderstand des Al-Leiters (Ω/km) |
Prüfspannung (kV/5min) |
Strombelastbarkeit von Cu in Luft (A) |
Strombelastbarkeit von Al in Luft (A) |
Strombelastbarkeit von Cu in direkt vergrabenem Boden (A) |
Strombelastbarkeit von Al in direkt vergrabenem Boden (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Biegeradius
Zulässiger Biegeradius für einadriges Kabel: 20 (d+D) ±5 %
Zulässiger Biegeradius für mehradriges Kabel: 15 (d+D) ±5 %
D = Tatsächlicher Außendurchmesser des Kabels (mm)
d = Tatsächlicher Durchmesser des Leiters (mm)
Verlegetemperatur
Bei einer Verlegung unter 0 °C ist eine Vorwärmung zwingend erforderlich.
Höhenunterschied verlegen
Keine Einschränkung des vertikalen Höhenunterschieds bei der Kabelverlegung.

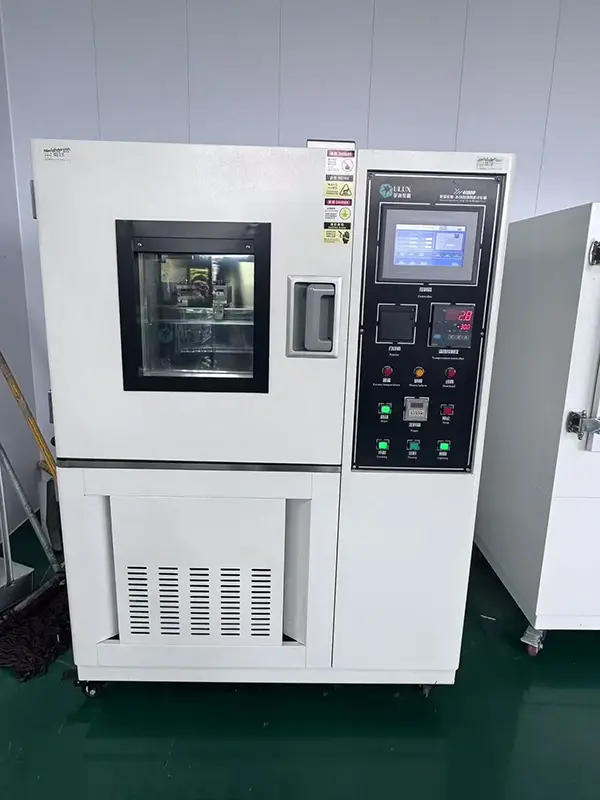

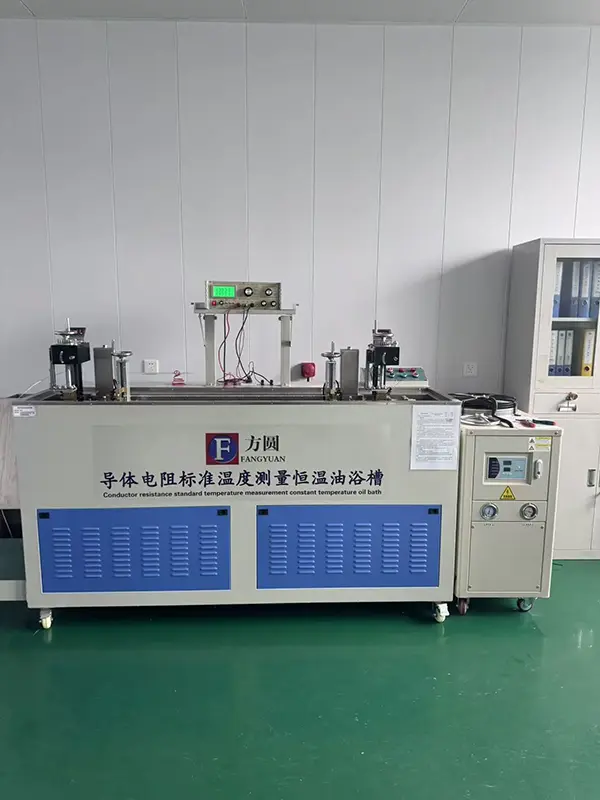

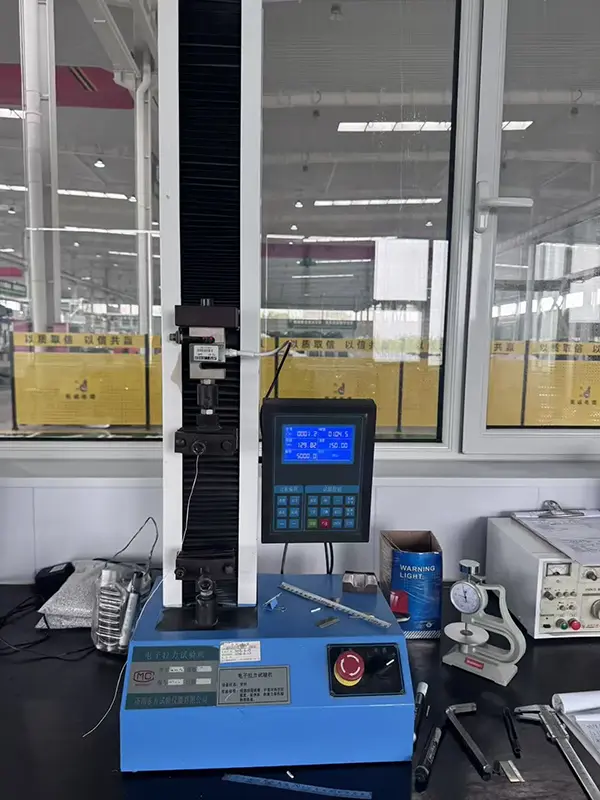

Alle 26/35 kV XLPE-isolierten Stromkabel von Qiancheng durchlaufen vor der Auslieferung umfassende Tests. Alle Labortestergebnisse entsprechen stabilen Standards und eliminieren versteckte Risiken eines Isolationsausfalls und eines Kurzschlussbrandes während des Langzeitbetriebs.
Flammhemmende Ausführungen hemmen effektiv die Flammenausbreitung in Längsrichtung. Bei den halogenfreien, raucharmen Typen beträgt die Lichtdurchlässigkeit während der Verbrennung mehr als 75 %, ohne dass giftige und ätzende Halogeniddämpfe entstehen. Mehrere städtische unterirdische Versorgungstunnelprojekte haben mit diesem Kabel die Brandaufsichtsabnahme in einem Durchgang bestanden.

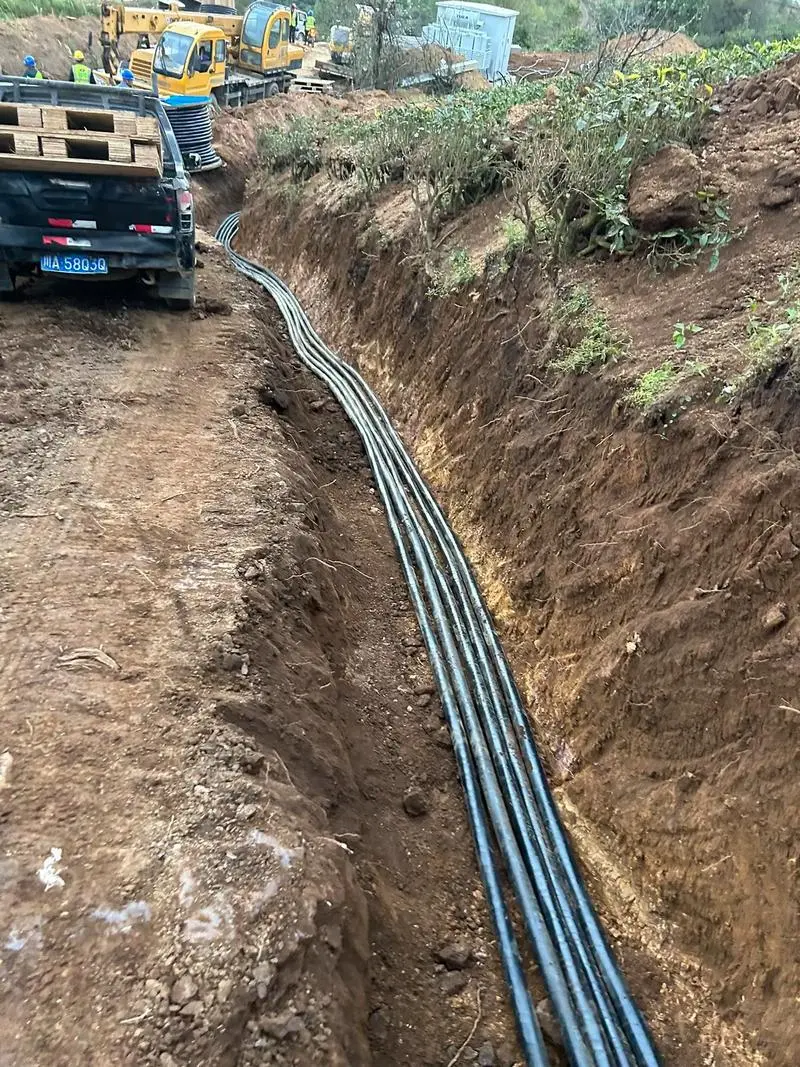

Die gepanzerte Struktur widersteht Quetschungen und Kratzern durch äußere Aushubkräfte. Der Außenmantel besteht aus wetterbeständigem PVC/PE-Material. Für die Installation im Freien und direkt im Erdreich sorgt es für Beständigkeit gegen UV-Strahlung und saure-alkalische Bodenkorrosion und reduziert so die Häufigkeit von Inspektionen und Wartungsarbeiten vor Ort.
Sektor für neue Energien: Hauptübertragungskabel in 35-kV-Umspannwerken für Windkraft- und Photovoltaikprojekte.

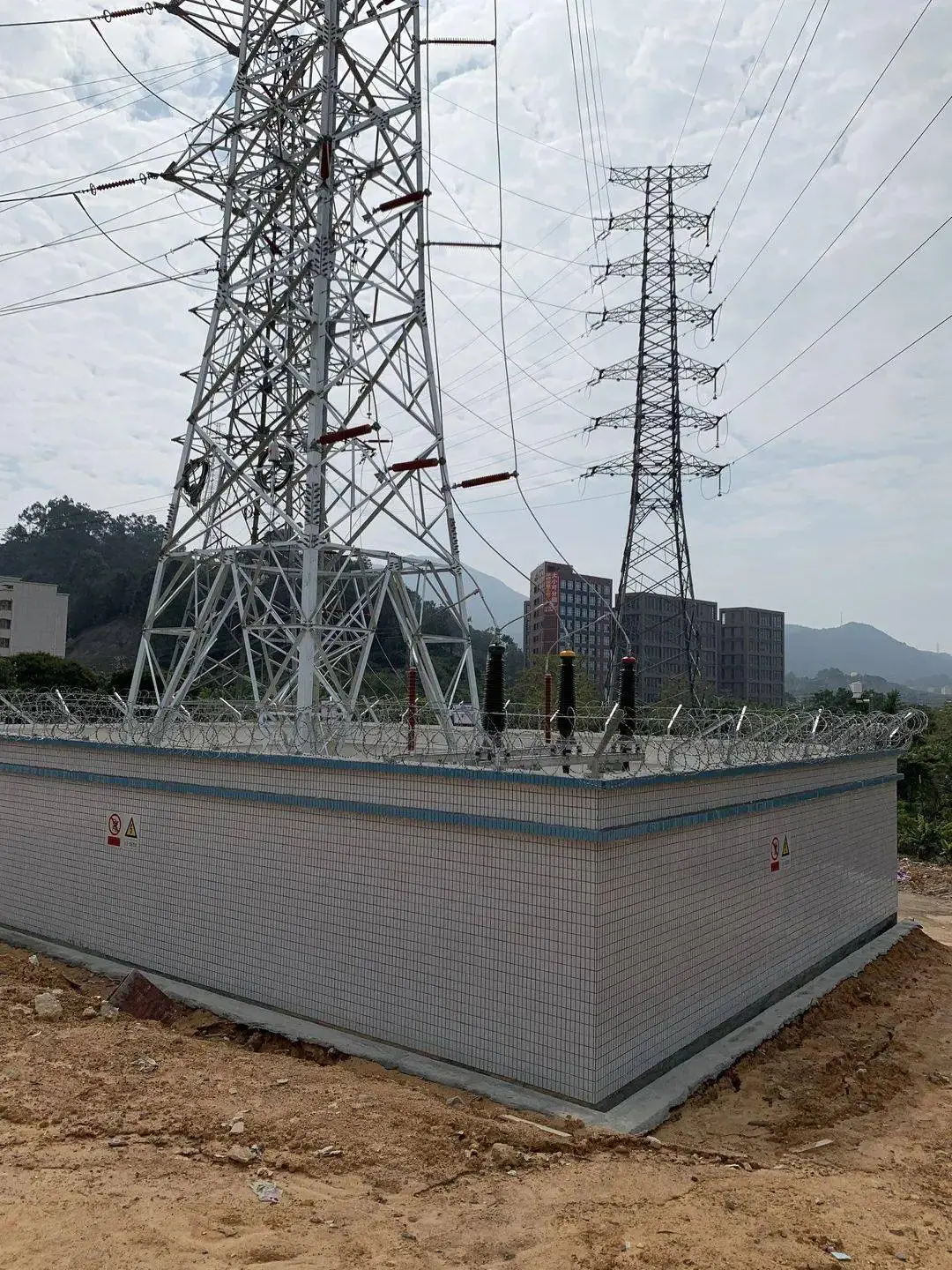

Kommunales Stromnetz: Vernetzung städtischer 35-kV-Umspannwerke und Ertüchtigung alter Hochspannungsleitungen.
Industrieanlagen: Spezielle Hochspannungsversorgungsleitungen für große Metallurgie-, Chemie- und Bergbaustandorte.
Kommunale Infrastruktur: Stromverteilung für begrenzte Räume wie unterirdische Versorgungstunnel, Schienenverkehr und große Industrieparks.
A: Für dieses Kabel gibt es keine besondere Beschränkung hinsichtlich der vertikalen Verlegehöhe. Es kann für Installationen mit erheblichen Höhenunterschieden in Betracht gezogen werden, einschließlich Schächten, Hängen und Bergstandorten, sofern die ausgewählte Konstruktion den Projektanforderungen entspricht.
A: Die halogenfreie Low-Smoke-Version erzeugt bei der Verbrennung weniger Rauch und setzt keine korrosiven, halogenhaltigen Dämpfe frei. Seine optische Sichtbarkeit und seine geringen Raucheigenschaften können in geschlossenen Bereichen wie unterirdischen Versorgungstunneln von Vorteil sein, in denen die Brand- und Rauchanforderungen anspruchsvoller sind.
A: Die gepanzerte Konstruktion bietet zusätzlichen mechanischen Schutz vor Quetschungen, Stößen und Beschädigungen beim Aushub. Je nach gewähltem Mantelmaterial ist das Kabel auch beständig gegen UV-Strahlung und Säure-Laugen-Bedingungen im Boden und eignet sich daher für Außen- und Erdverlegungen, bei denen diese Bedingungen gegeben sind.
A: Fertige Kabel durchlaufen die relevanten elektrischen Tests, die für das Produkt und die Projektanforderungen festgelegt sind. Zu den Prüfgegenständen können Isolierung und Spannungsfestigkeit gehören, die dazu beitragen, den elektrischen Zustand des Kabels vor dem Versand und der Installation zu überprüfen.
A: Zu den typischen Anwendungen gehören Hauptstromübertragungskreise in 35-kV-Umspannwerken für Wind- und Photovoltaikprojekte. Das Kabel kann auch für städtische Umspannwerksnetze, die Sanierung von Hochspannungsleitungen und spezielle Stromversorgungskreise für Bergbau- und Chemieanlagen in Betracht gezogen werden.
A: Eine direkte Verlegung wird nicht empfohlen, wenn die Umgebungstemperatur unter 0 °C liegt. Wenn eine Installation bei niedrigen Temperaturen unvermeidlich ist, sollte das Kabel gemäß den geltenden Installationsanforderungen vorgewärmt werden, um das Risiko von Rissen oder mechanischen Schäden an der Isolierung und dem Mantel zu verringern.
A: Das Kabel kann zur Stromverteilung in geschlossenen technischen Umgebungen wie unterirdischen Versorgungstunneln, Schienenverkehrsanlagen und großen Industrieparks verwendet werden. Die geeignete Kabelkonstruktion sollte entsprechend den Brandschutz-, Installations- und Umweltanforderungen des Projekts ausgewählt werden.
