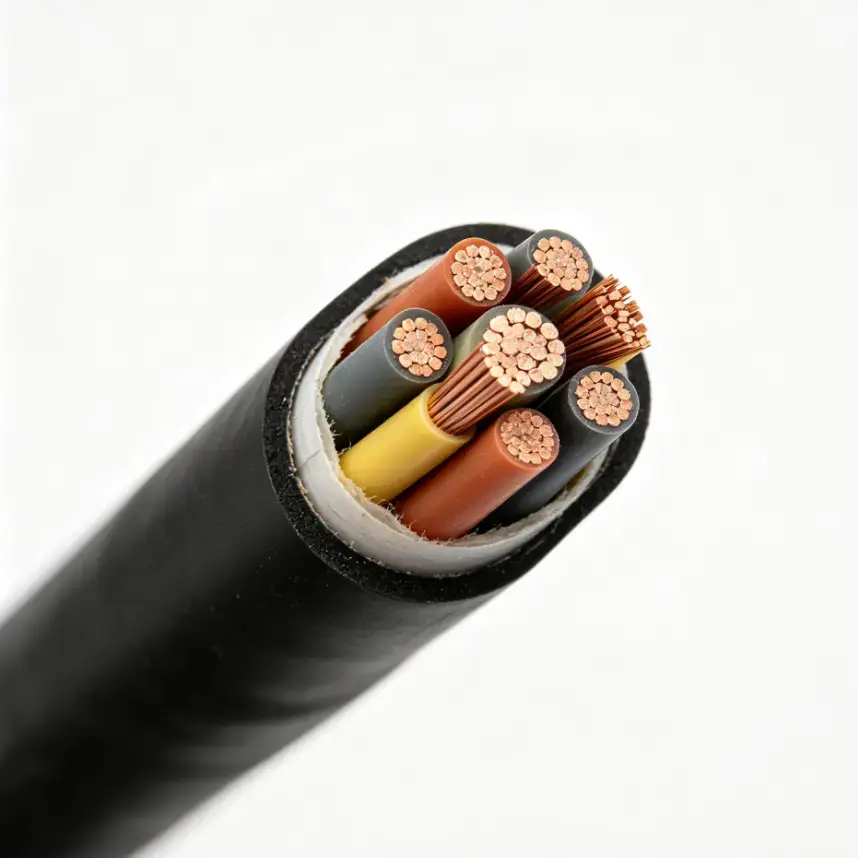

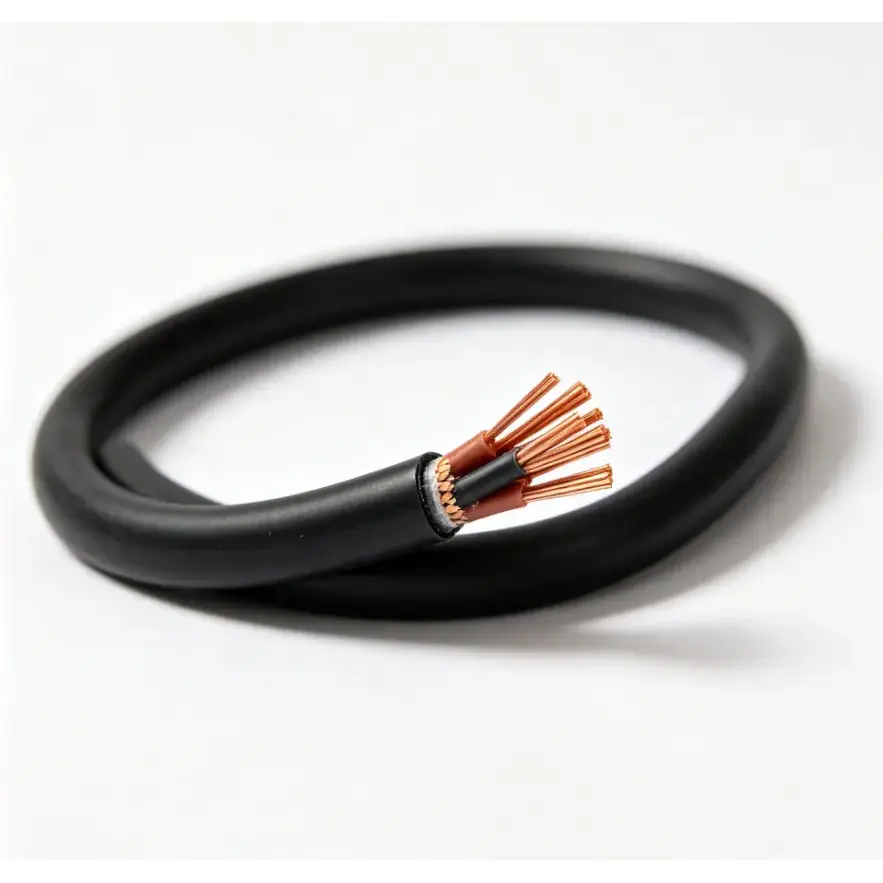

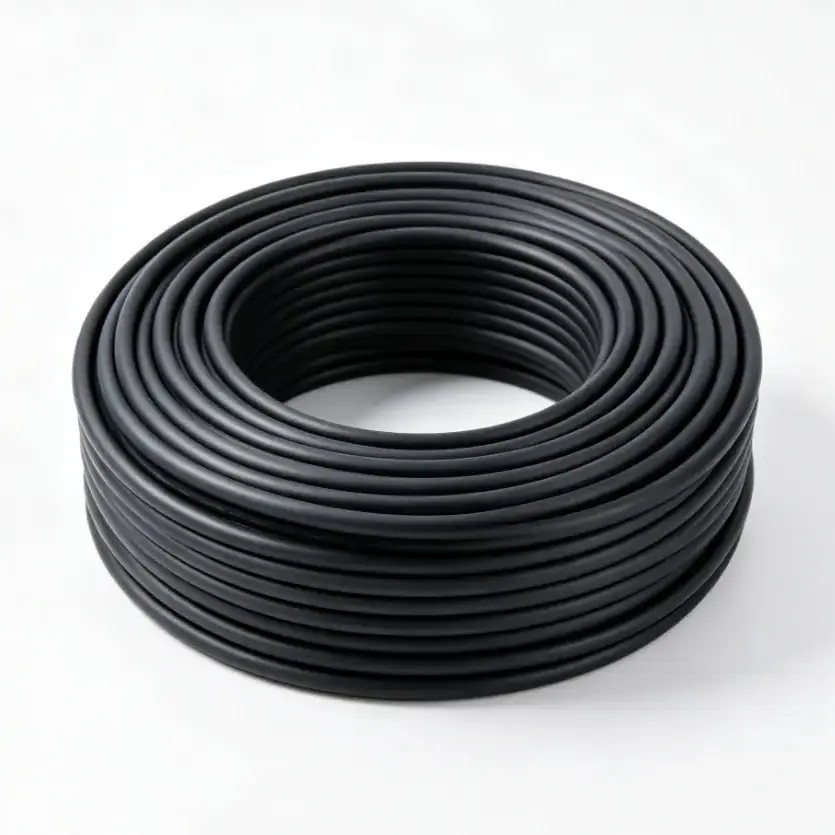

Hochtemperatur-Steuerkabel

Grundmodelle: KGG, KFF usw. Isoliermaterial: Silikonkautschuk oder Fluorkunststoff.

Das Hochtemperatur-Steuerkabel ist ein Spezialkabel zur Übertragung von Steuer- und Überwachungssignalen in Arbeitsumgebungen mit erhöhter Temperatur. Als Leiter wird hochreines, sauerstofffreies Kupfer mit Silikonkautschuk- oder Fluorkunststoff-Isolierung und optionalen Abschirmungs- und Schutzmantelstrukturen verwendet. Der mehradrige Leiter bietet Flexibilität bei der Geräteverkabelung, während die Isolierungs- und Mantelmaterialien entsprechend der Betriebstemperatur und den Umgebungsbedingungen ausgewählt werden können.

Diese Konstruktion ist für Anwendungen gedacht, bei denen die Temperaturbeständigkeit ein wichtiger Teil der Kabelauswahl ist. Zu den typischen Anwendungen gehören Metallurgie, Wärmebehandlung, Industrieöfen, thermische Verarbeitungsanlagen und andere industrielle Steuerungssysteme. Die tatsächliche Kabelspezifikation sollte entsprechend der Dauertemperatur, der Spitzentemperatur, den elektrischen Anforderungen, den Installationsbedingungen und der Einwirkung von Öl, Feuchtigkeit oder korrosiven Medien ausgewählt werden.

Produktspezifikationsabmessungen und technische Parametertabelle

Material und Konstruktion

1. Hochreiner, sauerstofffreier Kupferleiter

Der Leiter besteht aus hochreinem, sauerstofffreiem Kupfer in einer mehradrigen flexiblen Konstruktion. Im Vergleich zu einem starren Massivleiter eignet sich der Litzenaufbau besser für die Führung um Geräte und Schaltschränke herum. Der verfügbare Leiterquerschnitt beträgt 0,5 mm² bis 10 mm² gemäß dem aufgeführten Spezifikationsbereich.

2. Isolierung aus Silikonkautschuk oder Fluorkunststoff

Silikonkautschuk und Fluorkunststoff bieten temperaturbeständige Isolationsmöglichkeiten für unterschiedliche Betriebsbedingungen. Bei der Materialauswahl sollten die kontinuierliche Arbeitstemperatur, kurzzeitige Temperaturbelastung, mechanische Anforderungen und die Umgebung berücksichtigt werden und nicht nur die Temperatur.

3. Optionale Abschirmung für Steuerstromkreise

Wenn eine Abschirmung erforderlich ist, kann das Kabel mit einem Kupferdrahtgeflecht oder einer Kupferbandumwicklung ausgestattet werden. Der angegebene Schirmungsdeckungsgrad beträgt ≥80 %. Die Abschirmung ist besonders wichtig, wenn Steuer- oder Überwachungsschaltkreise in der Nähe von Geräten installiert werden, die elektrische Störungen erzeugen können.

4. Mehrere Optionen für das Mantelmaterial

Für den Außenmantel kann eine hochtemperaturbeständige, raucharme, halogenfreie, flammhemmende PVC-, Silikonkautschuk-, Fluorkunststoff- oder Nitrilmantelmischung verwendet werden. Die verfügbare Konstruktion bietet verschiedene Kombinationen von Temperaturbeständigkeit und Beständigkeit gegenüber Öl, Säure, Alkali und anderen industriellen Bedingungen.

Überlegungen zu Leistung und Anwendung

Die Betriebstemperatur eines Steuerkabels wird durch die gesamte Kabelkonstruktion einschließlich Leiter, Isolierung, Mantel und Installationsbedingungen bestimmt. Aus diesem Grund sollten vor der Auswahl einer Spezifikation Temperaturklasse, Umgebungseinflüsse und elektrische Anforderungen gemeinsam bestätigt werden.

1. Langfristige und kurzfristige Temperaturanforderungen

Die verfügbaren Langzeitbetriebstemperaturklassen sind 90℃, 180℃ und 200℃. Abhängig von der gewählten Konstruktion können kurzfristige Spitzentemperaturen 250℃ bis 280℃ erreichen. Versionen aus Silikonkautschuk und FEP-Fluorkunststoff können auch Temperaturen bis zu -60 °C standhalten. Die ausgewählte Sorte sollte dem tatsächlichen Temperaturprofil der Anlage entsprechen.

2. Elektrische Leistung für Steuer- und Überwachungskreise

Der sauerstofffreie Kupferleiter stellt den erforderlichen elektrischen Pfad für Steuer- und Überwachungssignale bereit, während Isolationswiderstand und Spannungsfestigkeit messbare elektrische Leistungsindikatoren liefern. Wenn elektromagnetische Störungen ein Problem darstellen, kann eine Kupfergeflecht- oder Kupferbandabschirmung spezifiziert werden.

3. Widerstand gegen industrielle Arbeitsbedingungen

Hochtemperaturbereiche können außerdem Öl, Feuchtigkeit, Staub sowie saure oder alkalische Substanzen enthalten. Der Mantel sollte daher entsprechend dem tatsächlich umgebenden Medium ausgewählt werden. Für verschiedene Kombinationen von Temperatur und Umgebungseinflüssen können Silikonkautschuk-, Fluorkunststoff- und Nitrilmanteloptionen in Betracht gezogen werden.

4. Flexible Installation rund um die Ausrüstung

Der mehradrige Leiteraufbau ermöglicht eine flexible Verlegung rund um Industriemaschinen, Schaltschränke und thermische Anlagen. Aderanzahl, Leiterquerschnitt und Gesamtkabelaufbau sollten auf den verfügbaren Einbauraum und die Schaltungsanforderungen abgestimmt werden.

Typische industrielle Anwendungen

Dieses Kabel wird für Steuer-, Überwachungs- und Signalkreise in Industrieumgebungen verwendet, in denen erhöhte Temperaturen die Kabelauswahl beeinflussen. Typische Anwendungen sind:

●Metallurgie- und Metallverarbeitungsausrüstung

●Wärmebehandlungslinien und thermische Verarbeitungsanlagen

●Industrieöfen und Heizsysteme

●Hochtemperatur-Produktionsmaschinen

●Industrielle Schaltschränke und Geräteanschlüsse

●Temperaturüberwachungs- und Steuerkreise

●Geräte, die Öl, Feuchtigkeit, Staub oder korrosiven Industriemedien ausgesetzt sind

Qualitätskontrolle und technische Überprüfung

Bei der Beschaffung von Industriekabeln sollte sich die Produktverifizierung auf messbare Konstruktions- und elektrische Parameter konzentrieren. Zu den wichtigsten Punkten gehören Leitermaterial, Leiterquerschnitt, Aderanzahl, Isolationsmaterial, Mantelaufbau, Nennspannung, Isolationswiderstand, Leiterwiderstand und Spannungsfestigkeit.

Die Produktionsinspektion kann Maßprüfungen, Leiterwiderstandsprüfungen, Isolationswiderstandsprüfungen und Netzfrequenz-Stehspannungsprüfungen gemäß der geltenden Produktspezifikation umfassen. Bei Engineering- und Exportaufträgen können technische Dokumentationen und Prüfprotokolle gemäß den erforderlichen Spezifikationen und Projektbedingungen bestätigt werden.

Was sollte vor der Bestellung bestätigt werden?

Für eine Hochtemperatur-Steuerkabelspezifikation sollten die folgenden Informationen vor dem Angebot oder der Produktion bestätigt werden:

●Kontinuierliche Betriebstemperatur und mögliche kurzfristige Spitzentemperatur

●Erforderlicher Leiterquerschnitt und Anzahl der Adern

●Anforderungen an Nennspannung und elektrische Leistung

●Ob eine Abschirmung aus Kupfergeflecht oder Kupferband erforderlich ist

●Erforderliches Mantelmaterial und Umweltbeständigkeit

●Einwirkung von Öl, Säure, Alkali, Feuchtigkeit, Staub oder korrosiven Medien

●Erforderliche flammhemmende oder feuerbeständige Leistung

●Anforderungen an Kabellänge, Verpackung und technische Dokumentation

FAQ

1. Welcher Temperatur kann dieses Hochtemperatur-Steuerkabel dauerhaft standhalten?

Zu den verfügbaren Langzeitbetriebstemperaturklassen gehören 90℃, 180℃ und 200℃. Abhängig von der gewählten Konstruktion können kurzfristige Spitzentemperaturen 250℃ bis 280℃ erreichen. Versionen aus Silikonkautschuk und FEP-Fluorkunststoff halten auch niedrigen Temperaturen bis zu -60 °C stand.

2. Welches Leitermaterial wird verwendet?

Der Leiter besteht aus hochreinem, sauerstofffreiem Kupfer in einer mehradrigen, flexiblen Konstruktion. Der verfügbare Leiterquerschnitt beträgt gemäß der aufgeführten technischen Spezifikation 0,5 mm² bis 10 mm².

3. Kann eine Abschirmung hinzugefügt werden?

Ja. Die optionale Abschirmung umfasst Kupferdrahtgeflecht oder Kupferbandumwicklung mit einer spezifizierten Abschirmungsabdeckungsrate von ≥80 %. Die Abschirmstruktur kann je nach Steuerungssystem und elektromagnetischer Umgebung ausgewählt werden.

4. Können Sie Kabeladern, Querschnitt, Abschirmung und Flammschutzgrade individuell anpassen?

Ja. Die aufgeführte Konstruktion unterstützt 2 bis 61 Adern und Leiterquerschnitte von 0,5 mm² bis 10 mm². Abschirmung, Mantelmaterial, flammhemmende bzw. feuerbeständige Anforderungen und Kabellänge können je nach Anwendung und technischer Spezifikation bestätigt werden.

5. Ist das Kabel für die Einwirkung von Öl, Säure und Laugen geeignet?

Zu den verfügbaren Manteloptionen gehören Silikonkautschuk, Fluorkunststoff, Nitrilmantelmischung und hochtemperaturbeständiges PVC. Wenn Öl, Säure, Alkali, Feuchtigkeit oder korrosive Medien vorhanden sind, sollte das Mantelmaterial entsprechend der tatsächlichen Arbeitsumgebung ausgewählt werden.

6. Welche Angaben werden für eine Außenhandels-Großbestellung benötigt?

Bitte geben Sie den erforderlichen Leiterquerschnitt, die Aderanzahl, die Betriebstemperatur, die Nennspannung, die Abschirmungsanforderung, das Mantelmaterial, die Kabellänge, die Anwendungsumgebung und die geltenden technischen Standards an. Mithilfe dieser Angaben können die Kabelkonstruktion und die Produktionsspezifikation vor der Angebotserstellung bestätigt werden.
