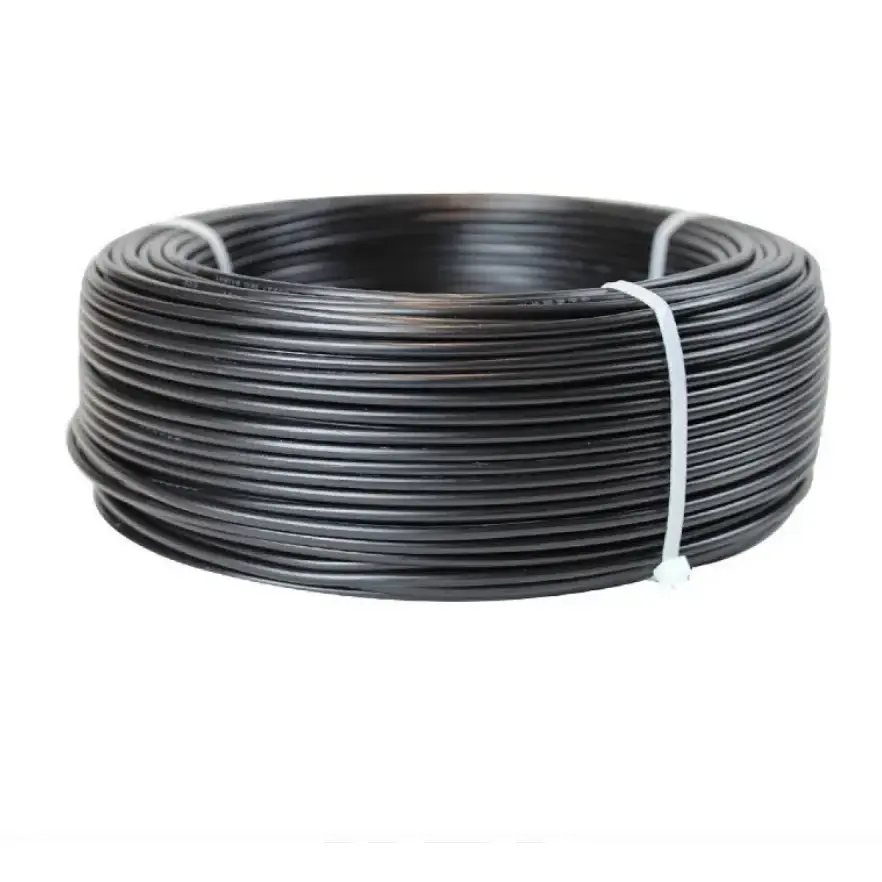

Flammhemmendes flexibles Steuerkabel aus Kupfer-PVC

Produktmodelle: N-KVVR (NH-KVVR), N-KVVRP (NH-KVVRP).

Das flammhemmende flexible Kupfer-PVC-Steuerkabel kombiniert verseilte Kupferleiter mit PVC-Isolierung und einem Außenmantel und bietet so eine flexible Lösung für die Steuer- und Signalverkabelung. Seine flammhemmende Kabelkonstruktion soll die Flammenausbreitung einschränken, während die flexible Leiteranordnung eine einfachere Verlegung des Kabels um Schaltschränke, Geräteklemmen und kompakte Verdrahtungsräume ermöglicht.

Dieses Kabel wird üblicherweise für Brandschutzsteuerkreise, Industrieautomation, Energieanlagen, mechanische und elektrische Systeme sowie metallurgische Maschinen spezifiziert. Die geeignete Spezifikation hängt von der erforderlichen Aderkonfiguration, der Leitergröße, den Installationsbedingungen und den für die Anwendung definierten Flammschutzanforderungen ab.

Produktspezifikationsabmessungen und technische Parametertabelle

Konstruktion und flammhemmende Leistung

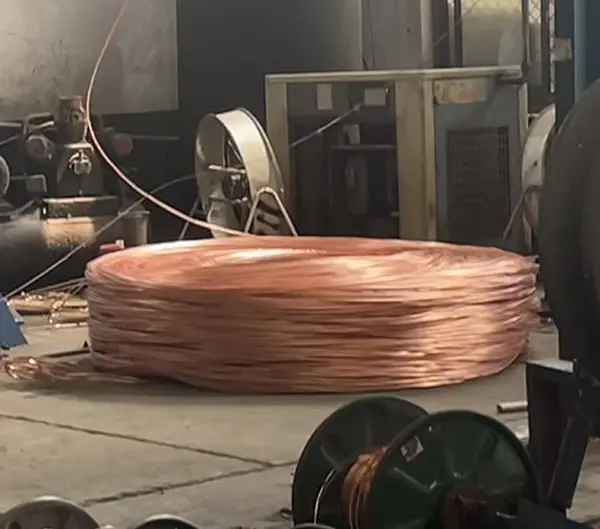

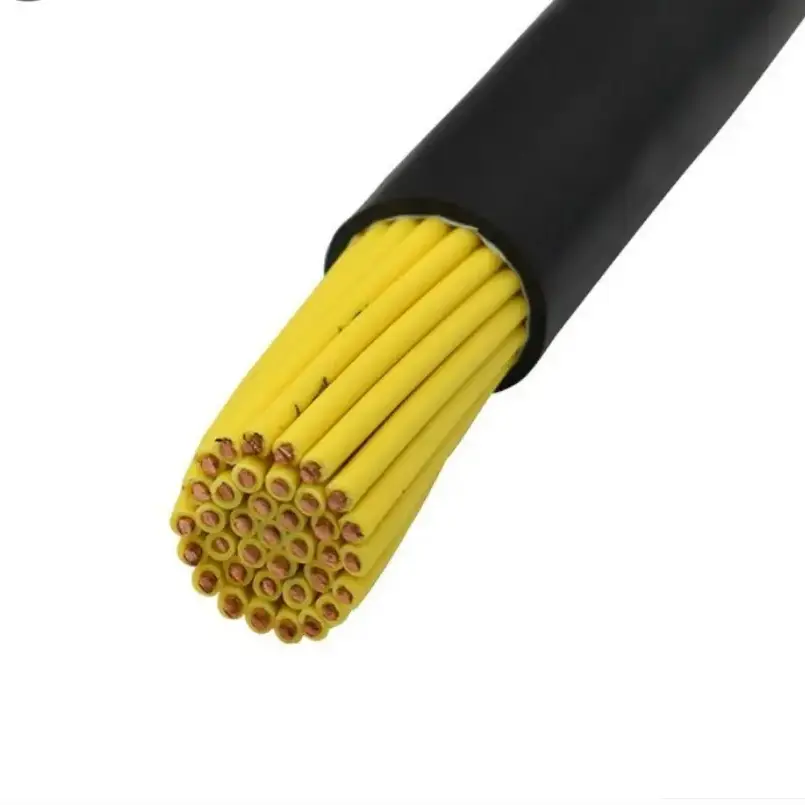

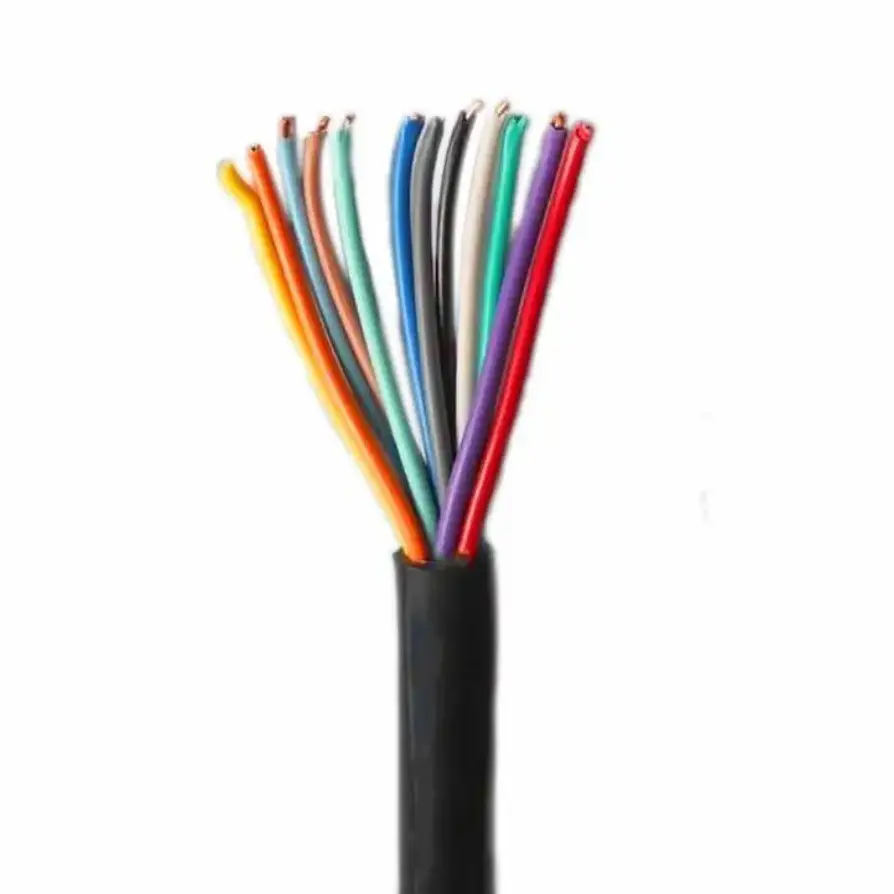

Mehradriger flexibler Kupferleiter

Das Kabel verwendet eine mehradrige Kupferleiterkonstruktion anstelle eines Massivleiters. Die kleineren einzelnen Leiterstränge bieten eine größere Flexibilität, was beim Verlegen von Steuerkabeln durch Schränke, Leitungen, Gerätegehäuse und andere Orte, an denen der Installationsraum begrenzt ist, nützlich ist.

PVC-Isolierung und Mantel

Für die Isolierung und äußere Schutzschicht wird PVC verwendet. Die Isolationsdicke variiert je nach Leiternennquerschnitt, die entsprechenden Werte sind in der technischen Tabelle aufgeführt. Die ausgewählte Isolationsstruktur sorgt für elektrische Trennung und Schutz für Steuer- und Überwachungsstromkreise während des normalen Betriebs.

Flammhemmende Kabelkonstruktion

Das flammhemmende PVC-Material soll die Flammenausbreitung entlang des Kabels reduzieren, wenn es einer Zündquelle ausgesetzt ist. Die Flammschutzleistung sollte gemäß den geltenden Kabelspezifikationen und Prüfanforderungen bewertet werden und nicht mit der Feuerwiderstandsleistung gleichgesetzt werden.

Warum die flexible Konstruktion bei der Steuerverkabelung wichtig ist

Flammhemmendes flexibles Kupfer-PVC-Steuerkabel kombiniert eine mehradrige Leiterstruktur mit PVC-Isolierung und -Ummantelung und eignet sich daher für Steuerleitungen, bei denen Flexibilität bei der Verlegung wichtig ist. Die Konstruktion kann die Kabelanordnung innerhalb von Schaltschränken und um Gerätekomponenten herum im Vergleich zu weniger flexiblen Kabelkonstruktionen vereinfachen.

Bei Projekten mit mehreren Steuerkreisen ermöglichen die verfügbaren Aderkonfigurationen die Auswahl des Kabels entsprechend der Anzahl der erforderlichen Signale oder Steuerfunktionen. Der Leiterquerschnitt sollte anhand der elektrischen Anforderungen des Stromkreises und nicht allein anhand der Aderanzahl bestimmt werden.

Bei Installationen mit Brandschutzanforderungen kann die Flammschutzeigenschaft zusammen mit der Installationsumgebung, der Kabelgruppierung, der Verlegungsmethode und der geltenden Projektnorm berücksichtigt werden. Diese Faktoren sollten vor der endgültigen Spezifikationsauswahl bestätigt werden.

Anwendungsszenarien

Brandschutzsysteme

Wird für Steuer- und Signalkreise in Brandschutzschaltschränken, Feuermelder-Verbindungsgeräten und zugehörigen mechanischen Systemen wie Rauchabzugsgeräten verwendet.

Kraft- und Energieausrüstung

Geeignet für Schaltschränke, Generator-Steuerkreise, Energieverteilungsräume und andere Niederspannungs-Steuerungsanwendungen, bei denen eine flexible Verkabelung erforderlich ist.

Metallurgische und industrielle Produktion

Kann in automatischen Steuerungssystemen für Produktionslinien, Geräteschaltschränken und Signalschaltkreisen in industriellen Umgebungen verwendet werden. Bei der Auswahl sollten die Umgebungstemperatur und die Einwirkung von Öl, Feuchtigkeit oder Chemikalien berücksichtigt werden.

Gebäudemechanische und elektrische Systeme

Anwendbar für die Steuerung der Verkabelung zentraler Klimaanlagen, mechanischer und elektrischer Gebäudesysteme, unterirdischer Geräteräume und anderer gebäudetechnischer Anlagen.

Allgemeine industrielle Automatisierung

Wird in Schaltschränken, automatisierten Produktionsanlagen, mechanischen Geräten und anderen industriellen Systemen verwendet, bei denen mehrere Steuer- oder Überwachungssignale durch begrenzte Installationsräume geleitet werden müssen.

Qualitäts- und Spezifikationsüberprüfung

Bei einem Steuerkabel sollte sich die Qualitätsprüfung auf messbare Konstruktions- und elektrische Parameter konzentrieren. Leiterquerschnitt, maximaler Einzeldrahtdurchmesser, PVC-Isolierungsdicke und DC-Leiterwiderstand können vor Produktion und Versand anhand der vereinbarten Spezifikation überprüft werden.

Bei technischen Großaufträgen sollten das Modell, die Adermenge, der Leiterquerschnitt, die Kabellänge und die geltenden Flammschutzanforderungen im Voraus bestätigt werden. Technische Dokumentation und Inspektionsprotokolle können bei Bedarf mit der bestellten Spezifikation abgeglichen werden.

Leitfaden zur Spezifikationsauswahl

Bei der Auswahl des Kabels für ein Automatisierungsprojekt sollten mehrere Parameter zusammen berücksichtigt werden:

1. Leiterquerschnitt: Je nach elektrischer Belastung und Anforderungen des Steuerstromkreises auswählen.

2. Anzahl der Kerne: Passen Sie die Anzahl der Kerne an die erforderlichen Steuerungs- und Überwachungsfunktionen an, wobei zusätzliche Kerne berücksichtigt werden, wenn das Projektdesign dies erfordert.

3. Installationsmethode: Bestätigen Sie, ob das Kabel in einem Schaltschrank, durch ein Kabelrohr, auf einer Kabelrinne oder direkt zu Geräten verlegt wird.

4. Flammschutzanforderungen: Bestätigen Sie die erforderliche Flammschutzklasse oder die anwendbare Prüfnorm für das Projekt.

5. Umgebungsbedingungen: Berücksichtigen Sie Umgebungstemperatur, Feuchtigkeit, Öl, Chemikalien, mechanische Bewegung und verfügbaren Biegeraum.

6. Lieferanforderungen: Bestätigen Sie vor der Massenproduktion Kabellänge, Verpackung, Etikettierung, Dokumentation und alle Inspektionsanforderungen.

FAQ

1. Hat dieses flammhemmende flexible Steuerkabel aus Kupfer-PVC eine flammhemmende Wirkung?

Ja. Das Kabel verwendet flammhemmende PVC-Isolierung und Mantelmaterialien, die dazu beitragen, die Flammenausbreitung zu begrenzen. Die genaue Flammschutzleistung sollte gemäß der angegebenen Kabelkonstruktion und den geltenden Testanforderungen bestätigt werden.

2. Warum ist das Kabel für die Verkabelung in schmalen Schaltschränken geeignet?

Der mehradrige Leiteraufbau bietet eine größere Flexibilität als ein Massivleiter gleichen Nennquerschnitts. Dies kann die Verlegung und Terminierung erleichtern, wenn der verfügbare Installationsraum begrenzt ist.

3. Welche Querschnitte und Kernmengen sind verfügbar?

Die aufgeführten Querschnitte sind 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² und 6 mm². Zu den empfohlenen Kernmengen gehören 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 und 61 Kerne. Kundenspezifische Kernmengen können je nach Projektanforderungen besprochen werden.

4. Kann das Kabel für spezielle Adermengen oder -längen angepasst werden?

Ja. Kundenspezifische Adernmengen und Kabellängen können gemäß der Projektspezifikation besprochen werden. Der Leiterquerschnitt, die Installationsbedingungen, die Flammschutzanforderungen und die erforderliche Dokumentation sollten vor der Produktion bestätigt werden.

5. Wo wird dieser Kabeltyp häufig verwendet?

Zu den typischen Anwendungen gehören Brandschutzschaltschränke, Energie- und Energieanlagen, metallurgische Produktionslinien, Gebäudemechanik und elektrische Systeme, automatisierte Produktionsanlagen und industrielle Schaltschränke.

6. Welche Informationen werden für ein Angebot benötigt?

Bitte geben Sie das erforderliche Modell, den Leiterquerschnitt, die Aderanzahl, die Kabellänge, die Installationsumgebung und die geltenden Flammschutzanforderungen an. Sofern verfügbar, können auch Projektzeichnungen oder technische Spezifikationen zur Verfügung gestellt werden, damit die Kabelkonstruktion vor Angebot und Produktion überprüft werden kann.
