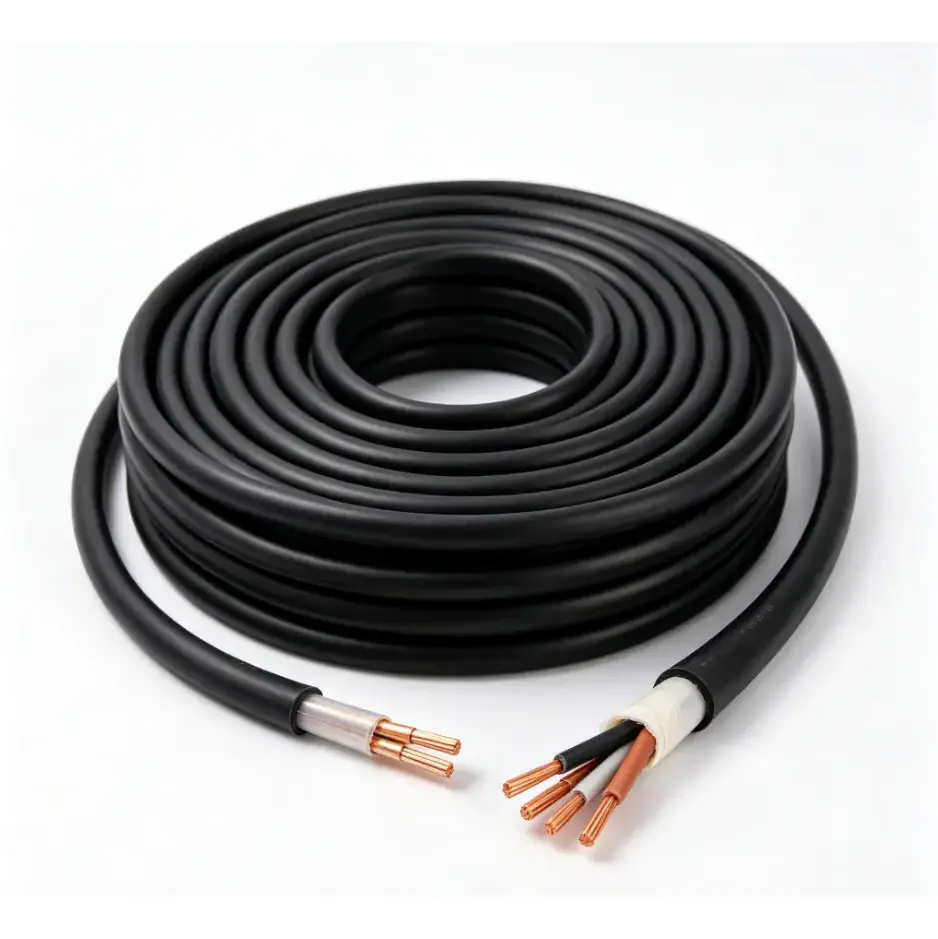

Feuerbeständiges flexibles Steuerkabel aus Kupfer-PVC

Produktmodelle: N(NH)-KVVR, N(NH)-KVVRP usw.

Das feuerbeständige flexible Steuerkabel aus Kupfer-PVC ist für Steuer- und Signalkreise konzipiert, bei denen flexible Installation und Feuerwiderstandsanforderungen zusammen berücksichtigt werden müssen. Es verwendet flexible Kupferleiter der Klasse 5, eine feuerbeständige Glimmerbandschicht sowie eine extrudierte PVC-Isolierung und -Ummantelung. Diese Konstruktion soll dazu beitragen, die Schaltkreisintegrität für einen bestimmten Zeitraum unter Brandbedingungen aufrechtzuerhalten, abhängig von der jeweiligen Kabelkonfiguration und den Testanforderungen.

Durch die flexible Leiterstruktur eignet sich das Kabel für Schaltschränke, Brandschutzsysteme, mechanische und elektrische Geräte sowie industrielle Automatikschaltkreise, bei denen wiederholtes Biegen oder beengte Verdrahtungsräume die Installation anspruchsvoller machen können. Die Kabelauswahl sollte auf dem Leiterquerschnitt, der Anzahl der Adern, der Installationsmethode, den Brandschutzanforderungen und den elektrischen Eigenschaften der angeschlossenen Geräte basieren.

Produktspezifikationsabmessungen und technische Parametertabelle

Konstruktion und Leistung

Die Kabelkonstruktion kombiniert einen flexiblen Kupferleiter mit einer feuerfesten Glimmerbandschicht sowie einer PVC-Isolierung und einem Mantel. Jedes Teil hat eine spezifische Funktion in der gesamten Kabelstruktur, daher sollte die erforderliche Spezifikation entsprechend dem Steuerkreis, der Installationsumgebung und den geltenden Brandschutzanforderungen ausgewählt werden.

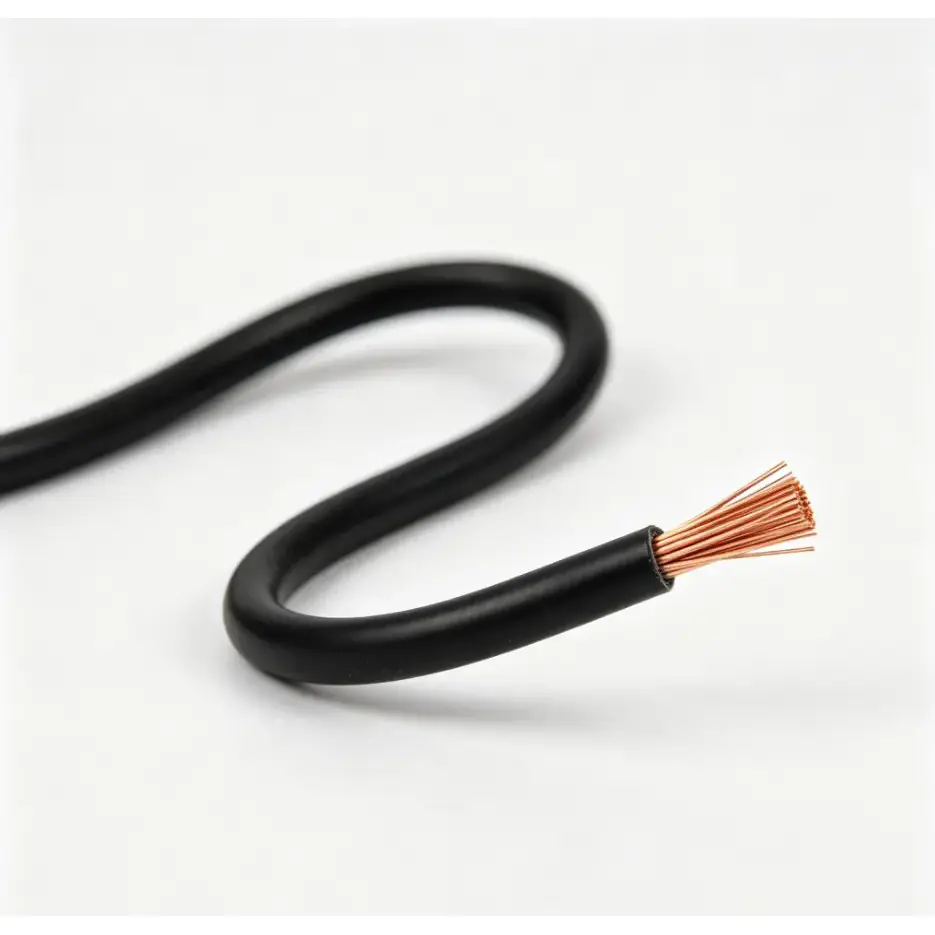

Flexibler Kupferleiter der Klasse 5

Der mehradrige Leiteraufbau bietet eine größere Flexibilität als ein Massivleiter gleichen Nennquerschnitts. Dies ist nützlich für die Schrankverkabelung, Geräteverbindungen und Installationen, bei denen das Kabel durch begrenzte Räume oder um Gerätekomponenten herum verlegt werden muss.

Feuerbeständige Schicht aus Glimmerband

Als feuerfeste Schicht um den Leiter wird Glimmerband eingearbeitet. In einer feuerbeständigen Kabelkonstruktion soll diese Schicht dazu beitragen, den Leiterpfad zu schützen, wenn das Kabel für die durch die geltenden Testbedingungen festgelegte Dauer erhöhten Temperaturen oder Flammen ausgesetzt ist.

PVC-Isolierung und Mantel

Die extrudierte PVC-Isolierung sorgt für eine elektrische Trennung zwischen dem Leiter und den umgebenden Kabelkomponenten, während der Außenmantel zusätzlichen mechanischen Schutz und Schutz vor Umwelteinflüssen bietet. Die Dämmstärke variiert je nach Nennquerschnitt, wie in der Spezifikationstabelle oben dargestellt.

Wo es verwendet wird

Das feuerbeständige flexible Steuerkabel aus Kupfer-PVC ist für Steuer- und Signalverkabelungen vorgesehen, bei denen die Kontinuität des Stromkreises unter bestimmten Brandbedingungen ein wichtiger Konstruktionsaspekt ist. Zu den typischen Anwendungen gehören Brandschutzschränke, Brandschutzsysteme für Gebäude, mechanische und elektrische Geräte, energiebezogene Steuerungssysteme und industrielle Automatisierungsanlagen.

In engen Schaltschränken oder Gerätegehäusen kann die flexible Leiterkonstruktion im Vergleich zu weniger flexiblen Kabelkonstruktionen die Verlegung vereinfachen. Bei Industrieanlagen sollten bei der endgültigen Auswahl auch die Umgebungstemperatur, die Anordnung der Kabelrinnen oder Leitungen, Biegeanforderungen, Feuchtigkeit, Öl oder andere Umwelteinflüsse sowie die elektrische Belastung des angeschlossenen Steuerkreises berücksichtigt werden.

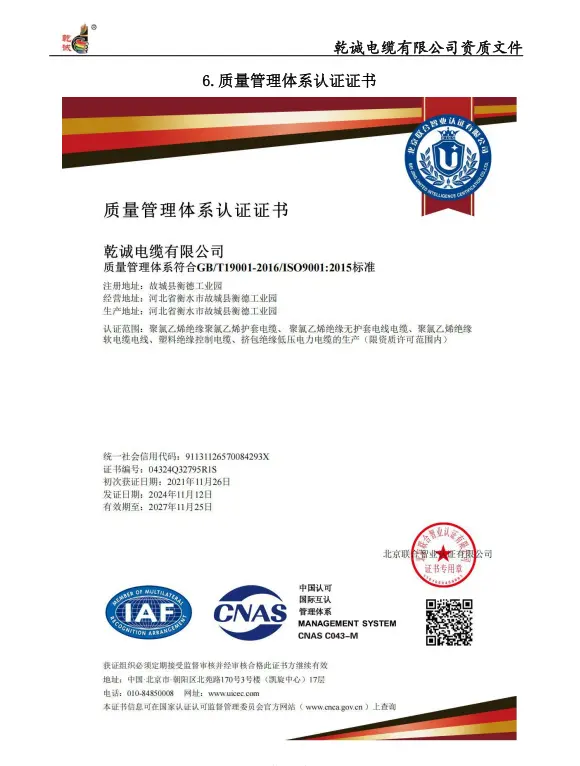

Qualitäts- und Spezifikationsüberprüfung

Für diesen Kabeltyp sollte die Qualitätsbeurteilung auf messbaren Konstruktions- und elektrischen Parametern und nicht nur auf dem Aussehen basieren. Leiterquerschnitt, Leiterwiderstand, Isolationsdicke, feuerbeständige Schicht, Adermenge und geltende Brandschutzanforderungen sollten anhand der vereinbarten Spezifikation überprüft werden.

Vor der Produktion oder dem Versand kann die Projektdokumentation mit dem erforderlichen Modell, Querschnitt, Adermenge, Leitertyp und Prüfanforderungen abgeglichen werden. Bei technischen Anwendungen können Kunden vor der Massenproduktion auch bestätigen, ob zusätzliche Prüfprotokolle, technische Daten oder Muster erforderlich sind.

Was sollte vor der Bestellung bestätigt werden?

Die entsprechende Spezifikation hängt vom Steuerungssystem und den Installationsbedingungen ab. Bevor Sie eine Bestellung aufgeben, ist es sinnvoll, die folgenden Punkte zu bestätigen:

1. Leiterquerschnitt gemäß den Stromkreisanforderungen und den geltenden elektrischen Berechnungen.

2. Erforderliche Kernmenge und ob eine Standard- oder kundenspezifische Kernkonfiguration erforderlich ist.

3. Anforderungen an die Brandschutzleistung und die anwendbare Projekt- oder Prüfnorm.

4. Installationsmethode, einschließlich Schaltschrankverkabelung, Leitungsinstallation, Kabelrinneninstallation oder Geräteanschluss.

5. Erforderliche Kabellänge, Verpackung, Dokumentation und Inspektionsanforderungen für das Projekt.

FAQ

1. Kann dieses feuerbeständige flexible Steuerkabel aus Kupfer-PVC den Stromkreis während eines Brandes aufrechterhalten?

Das Kabel ist mit einer feuerbeständigen Schicht aus Glimmerband ausgestattet, um den leitfähigen Pfad unter den geltenden Brandtestbedingungen für einen bestimmten Zeitraum aufrechtzuerhalten. Die tatsächliche Feuerwiderstandsleistung hängt von der Kabelkonstruktion, der Installationsmethode und den Testanforderungen des angegebenen Produkts ab.

2. Welches Leitermaterial wird in diesem Kabel verwendet?

Es werden flexible Kupferleiter verwendet. Die Leiterkonfiguration und der maximale Einzelleiterdurchmesser variieren je nach Nennquerschnitt, die entsprechenden Werte sind in der technischen Tabelle angegeben.

3. Welche Querschnitte und Kernmengen sind verfügbar?

Die aufgeführten Querschnitte sind 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² und 6 mm². Empfohlene Kernmengen umfassen 2 bis 61 Kerne in den in der Tabelle gezeigten Konfigurationen, und kundenspezifische Kernmengen können je nach Projektanforderungen besprochen werden.

4. Kann das Kabel für ein Projekt individuell angepasst werden?

Ja. Aderanzahl und Kabellänge können entsprechend der Projektspezifikation angepasst werden. Vor der Produktion sollten der erforderliche Leiterquerschnitt, die Aderkonfiguration, die feuerbeständige Konstruktion, die Installationsbedingungen und die Dokumentationsanforderungen bestätigt werden.

5. Wo wird dieser Kabeltyp häufig verwendet?

Zu den typischen Anwendungen gehören Brandschutzschränke, Brandschutzsysteme für Gebäude, mechanische und elektrische Geräte, industrielle Steuerkreise und andere Installationen, bei denen flexible Verkabelung und feuerbeständige Kabelkonstruktionen erforderlich sind.

6. Welche technischen Informationen sollten für ein Angebot bereitgestellt werden?

Für ein genaues Angebot und eine Spezifikationsprüfung geben Sie bitte das erforderliche Modell, den Leiterquerschnitt, die Anzahl der Adern, die Kabellänge, die Installationsumgebung und die geltenden Brandschutzanforderungen an. Sofern vorhanden, können auch Projektzeichnungen oder technische Spezifikationen zur Bestätigung der Kabelkonstruktion vor der Produktion herangezogen werden.
