Flexibles Steuerkabel aus Kupfer-PVC

Basisproduktmodell: KVVR

Das flexible Kupfer-PVC-Steuerkabel ist ein 450/750-V-Steuerkabel, das um verseilte Kupferleiter und eine PVC-Isolierung und -Ummantelung herum aufgebaut ist. Durch die flexible Leiterkonstruktion kann das Kabel engeren Verlegungswegen folgen als ein massiver oder starrer Leiter, was nützlich ist, wenn Steuerkabel durch Schränke, Kabelkanäle, Leitungen oder Geräteanschlüsse verlaufen müssen. Seine Hauptaufgabe ist die Übertragung von Steuer-, Mess- und Überwachungssignalen innerhalb elektrischer Niederspannungssysteme.

Für Automatik- und Hilfsstromkreise sind bei der Spezifikation des Kabels der Leiterquerschnitt, die Anzahl der Adern, die Installationsart und der elektrische Widerstand wichtig. Die verfügbaren Leitergrößen decken gängige Anforderungen an die Steuerverkabelung ab, während je nach Schaltungsdesign unterschiedliche Aderkonfigurationen ausgewählt werden können.

Produkttechnische Parametertabelle

Konstruktion und elektrische Eigenschaften

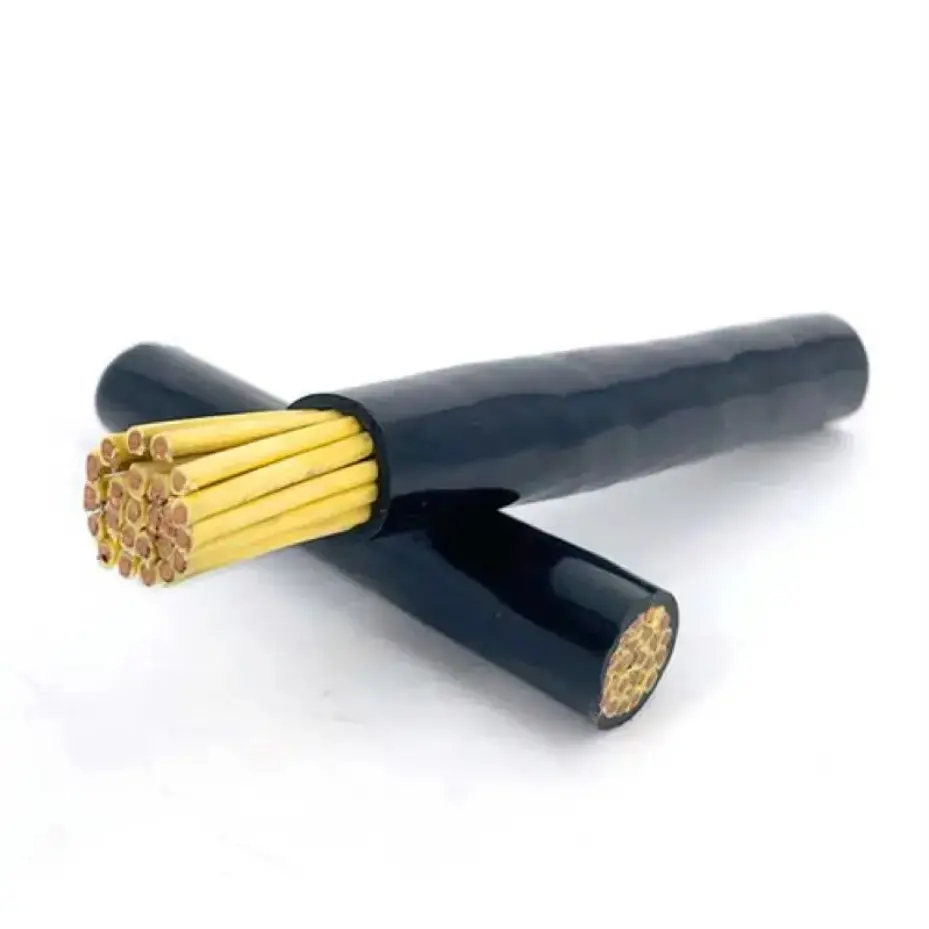

Verseilter Kupferleiter

Der Leiter besteht aus mehreren feinen Kupferlitzen und nicht aus einem einzelnen massiven Leiter. Diese Konstruktion bietet die mechanische Flexibilität, die zum Verlegen von Steuerkabeln um Klemmen, Schrankkomponenten und Kabelmanagementsysteme herum erforderlich ist. Der Leiterwiderstand bei 20 °C ist in der Spezifikationstabelle sowohl für nicht plattierte als auch für plattierte Metalle angegeben.

PVC-Isolierung und Mantel

PVC wird als primäres Isoliermaterial um den Leiter herum verwendet, wobei die Kabelkonstruktion für eine elektrische Trennung zwischen einzelnen Leitern und der Umgebung sorgt. Die aufgeführte Isolationsdicke variiert je nach Leiterquerschnitt, sodass die Spezifikation anhand der vorgesehenen Stromkreisanforderungen überprüft werden kann.

450/750V-Steuerverkabelung

Aufgrund der Nennspannung von 450/750 V liegt dieses Kabel im üblichen Niederspannungs-Steuer- und Hilfsverdrahtungsbereich. Es ist für elektrische Steuer- und Überwachungsschaltungen gedacht und nicht als Ersatz für Stromkabel, die für die Übertragung höherer Spannungen vorgesehen sind. Die endgültige Auswahl sollte sich an den Spannungs-, Strom-, Installations- und Ausrüstungsanforderungen des gesamten Stromkreises orientieren.

Anwendungsszenarien

Flexible Kupfer-PVC-Steuerkabel werden in Steuer- und Hilfsstromkreisen verwendet, bei denen der Verkabelungsweg Schränke, Geräteanschlüsse oder andere Orte umfasst, die eine einfachere Handhabung während der Installation erfordern.

1. Energieindustrie: Schaltschränke in Stromverteilungsräumen, Steuerverkabelung für Generatorsätze und sekundäre Signalkreise für Umspannwerke.

2. Industrielle Automatisierung: Interne Steuerverkabelung für Produktionsanlagen, Werkzeugmaschinen, Ventilatoren, Wasserpumpen und Trocknungsanlagen.

3. Bauunterstützende Projekte: Zentrale Klimaanlagen-Steuermodule, Aufzugssteuerschränke, unterirdische Maschinenräume und Gebäudebeleuchtungsverbindungssysteme.

4. Metallurgische Fertigung: Automatische Bedienkonsolen und Signalanschlüsse für Produktionsanlagen in Industriewerkstätten.

5. Allgemeine unterstützende Projekte: Elektrische Steuerkreise für Brandschutz-Verbindungsgeräte und Umweltschutz-Abwasseraufbereitungsgeräte.

Praktische Verkabelungsprobleme werden angesprochen

1. Wegführung durch beengte Räume

In Schaltschränken und Geräten befinden sich häufig mehrere Klemmen, Komponenten und Kabelwege auf engstem Raum. Der mehrdrähtige Leiter erleichtert die Verlegung und den Abschluss des Kabels dort, wo ein starrer Leiter weniger bequem zu handhaben wäre.

2. Anpassen der Leitergröße an den Stromkreis

Steuerstromkreise benötigen nicht alle den gleichen Leiterquerschnitt. Die verfügbaren Größen von 0,5 mm² bis 6 mm² ermöglichen die Anpassung der Kabelspezifikation an die Stromkreisanforderungen, Installationsbedingungen und die elektrischen Eigenschaften der angeschlossenen Geräte.

3. Verwaltung der Multicore-Steuerverkabelung

Die Verwendung eines mehradrigen Kabels kann die Organisation der zugehörigen Steuer- und Überwachungskreise vereinfachen. Die Anzahl der Kerne sollte anhand der Anzahl der erforderlichen Signale, Ersatzstromkreise und der Verdrahtungsanordnung der Ausrüstung bestimmt werden.

4. Aufrechterhaltung konsistenter elektrischer Parameter

Leiterwiderstand und Isolationsdicke sind messbare Parameter, die anhand der vorgegebenen Kabelkonstruktion überprüft werden können. Bei der Projektbeschaffung sollten der erforderliche Querschnitt, die Kernkonfiguration und die anwendbare technische Dokumentation vor der Produktion oder dem Versand bestätigt werden.

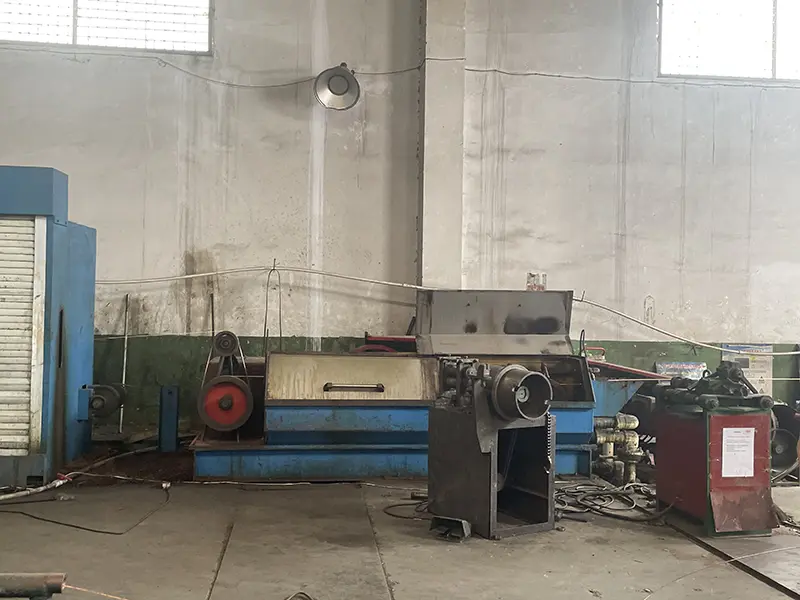

Herstellung und Qualitätsprüfung

Bei der Beschaffung von Steuerkabeln sollte sich die Qualitätsbewertung auf nachvollziehbare Materialspezifikationen und messbare Produktionsparameter konzentrieren und nicht nur auf das Aussehen. Relevante Prüfungen können die Leiterkonstruktion, den Leiterwiderstand, die Isolationsabmessungen und die Prüfung des fertigen Kabels gemäß den geltenden Produktanforderungen umfassen.

Qiancheng kann Produktspezifikationen und zugehörige technische Informationen für die Projektauswahl bereitstellen. Bei Groß- oder Projektbestellungen sollten vor der Auftragsabwicklung das gewünschte Modell, der Leiterquerschnitt, die Adermenge, die Kabellänge, die Verpackung und die Dokumentation bestätigt werden.

Leitfaden zur Spezifikationsauswahl

Bei der Auswahl dieses Steuerkabeltyps sollten mehrere Parameter zusammen berücksichtigt werden, anstatt die Leitergröße unabhängig voneinander zu wählen.

1. Leiterquerschnitt: Wählen Sie ihn entsprechend der elektrischen Last, der Schaltkreisfunktion und den geltenden Verkabelungsanforderungen aus.

2. Anzahl der Kerne: Bestimmen Sie die Anzahl der Steuer-, Überwachungs- und Hilfsstromkreise, die vom Kabel getragen werden müssen.

3. Installationsmethode: Prüfen Sie, ob das Kabel durch einen Schrank, eine Wanne, ein Kabelrohr oder einen Geräteanschluss geführt wird, und berücksichtigen Sie die erforderliche Flexibilität.

4. Elektrische Parameter: Bestätigen Sie die Nennspannung und den zulässigen Leiterwiderstand anhand der Anforderungen des angeschlossenen Steuerungssystems.

5. Projektdokumentation: Bestätigen Sie bei Konstruktions- oder Exportaufträgen vor dem Versand das erforderliche Spezifikationsblatt, Inspektionsprotokolle und andere technische Dokumente.

FAQ

1. Wie hoch ist die Nennspannung dieses flexiblen Kupfer-PVC-Steuerkabels?

Die Nennspannung beträgt 450/750V. Das Kabel verwendet verseilte Kupferleiter mit PVC-Isolierung und ist für Niederspannungssteuer- und Hilfsstromkreise vorgesehen.

2. Welche Leitergrößen sind verfügbar?

Die Spezifikationstabelle umfasst Nennquerschnitte von 0,5 mm² bis 6 mm². Die tatsächliche Auswahl sollte auf den elektrischen Anforderungen und Installationsbedingungen des Steuerkreises basieren.

3. Können Sie vollständige technische Spezifikationen für die Projektauswahl bereitstellen?

Ja. Für die jeweilige Leitergröße und Kabelkonfiguration können technische Informationen bereitgestellt werden, einschließlich Leiterdurchmesser, PVC-Isolierungsdicke und 20℃ DC-Leiterwiderstand.

4. Wo wird dieses Kabel häufig verwendet?

Es kann in Stromverteilungsschaltschränken, industriellen Automatisierungsgeräten, Aufzugssteuerungssystemen, zentralen Klimaanlagensteuerungen, metallurgischen Geräten und elektrischen Steuerungssystemen für den Umweltschutz verwendet werden.

5. Wie sollte das Kabel für ein neues Steuerungssystem ausgewählt werden?

Bestätigen Sie zunächst die Nennspannung, den Leiterquerschnitt, die erforderliche Aderanzahl, den Installationsweg und die Umgebungsbedingungen. Die Kabelspezifikation kann dann an die elektrischen und mechanischen Anforderungen des Systems angepasst werden.

6. Können die Kabellänge und andere Spezifikationen angepasst werden?

Kabellänge und Konfigurationsanforderungen können je nach Projekt besprochen werden. Bei nicht standardmäßigen Bestellungen sollten die erforderliche Leitergröße, Adermenge, Länge, Verpackung und technische Dokumentation vor der Produktion bestätigt werden.
