Abgeschirmtes Kohlescherer-Gummikabel

Modelle: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3 usw.

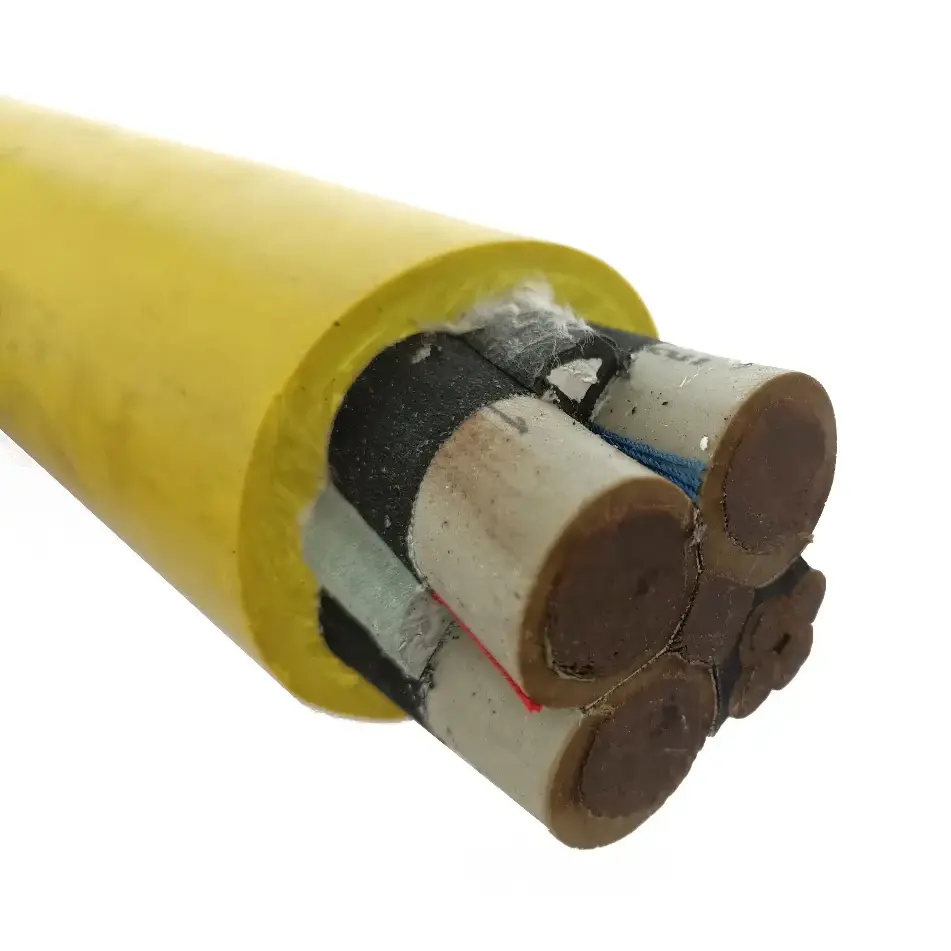

Das abgeschirmte Kohlescherer-Gummikabel wird für mobile Stromversorgungs- und Steuerverbindungen an unterirdischen Kohlebergbaugeräten wie Kohlescherern verwendet. Seine Konstruktion kombiniert einen mehrdrähtigen sauerstofffreien Kupferleiter, eine spezielle Gummiisolierung, eine metallische Abschirmung und einen hochfesten Gummimantel. Die mitgelieferten Spezifikationen decken mehrere Spannungsebenen und Leiterquerschnitte für Anwendungen ab, bei denen das Kabel wiederholter Bewegung, Biegung, Zug und mechanischem Kontakt ausgesetzt ist.

Tabelle mit Produktspezifikationen und technischen Parametern

Typische Anwendungsbedingungen

Dieser Kabeltyp ist für mobile Untertagebergbaugeräte vorgesehen, bei denen das Stromkabel ständigen Bewegungen und mechanischer Belastung ausgesetzt sein kann. Die tatsächliche Spezifikation sollte entsprechend der Gerätespannung, dem Strombedarf, dem Leiterquerschnitt, der Kernkonfiguration und den Installationsbedingungen ausgewählt werden.

1. Vollständig mechanisierter Kohlebergbau

Kohleschermaschinen und andere mobile Geräte erfordern Kabelkonstruktionen, die wiederholte Bewegungen entlang der Ortsbrust aufnehmen können. Der flexible Leiter und die Gummiummantelung eignen sich für Kabelführungsbedingungen, die Biegen, Ziehen und Kontakt mit umgebenden Geräten erfordern.

2. Mobile unterirdische elektrische Ausrüstung

Das Kabel kann auch für Strom- und Steueranschlüsse an anderen mobilen Bergbaugeräten in Betracht gezogen werden, wenn seine Nennspannung, Aderanordnung und mechanischen Anforderungen mit der Installation übereinstimmen. Gerätetyp und Verbindungskonfiguration sollten vor der Spezifikation bestätigt werden.

3. Bereiche mit elektromagnetischen Störungen

Die metallische Abschirmschicht bildet eine leitende Barriere um die Kabeladern und kann dazu beitragen, die Auswirkungen elektromagnetischer Störungen auf Steuer- und Signalkreise zu reduzieren. Die Abschirmungsanforderungen sollten zusammen mit dem Gerätedesign und der Erdungsanordnung bewertet werden.

4. Nasse, staubige und mechanisch anspruchsvolle Bergbaugebiete

Die Gummiisolierung und der Außenmantel sind für unterirdische Umgebungen vorgesehen, in denen Feuchtigkeit, Staub, Reibung und mechanischer Kontakt auftreten können. Bei der Kabelauswahl sollten dennoch die tatsächliche Wassereinwirkung, der Installationsweg, die Temperatur und die mechanische Belastung am Standort berücksichtigt werden.

Wichtige technische Überlegungen

Für die Auswahl von Kohlebergwerkskabeln reichen elektrische Nennwerte allein nicht aus. Vor der Bestellung sollten Kabelkonstruktion, Installationsbewegung, Abschirmungsanforderungen und Umgebungsbedingungen anhand der Ausrüstung und des Minenlayouts überprüft werden.

1. Elektrische Nennleistung und Leitergröße

Der verfügbare Spannungsbereich umfasst 0,38/0,66 kV, 0,66/1,14 kV und 1,9/3,3 kV, wobei die Leiterquerschnitte in der mitgelieferten Spezifikation von 16 mm² bis 120 mm² aufgeführt sind. Die geeignete Größe hängt von der Gerätelast, dem zulässigen Spannungsabfall, der Kabellänge und den Installationsbedingungen ab.

2. Flexible Konstruktion für mobile Geräte

Wiederholte Bewegungen stellen an ein mobiles Bergbaukabel andere mechanische Anforderungen als an ein fest installiertes Kabel. Der mehrdrähtige Kupferleiter und die Gummikonstruktion sind für Anwendungen mit wiederholtem Biegen und Torsion vorgesehen.

3. Abschirmung für Steuer- und Signalstromkreise

Das Kabel verfügt über eine zusammengesetzte Metallabschirmung aus Kupferdrahtgeflecht und Glasfaser. Bei Installationen, die Steuersignale in der Nähe von elektrischen Hochleistungsgeräten übertragen, sollte die Abschirmungsanordnung auf die Erdungs- und Steuerungssystemanforderungen des Geräts abgestimmt sein.

4. Mantelschutz

Der äußere Gummimantel wird als verschleißfest, ölbeständig, schleppfest und schlagfest spezifiziert. Diese Eigenschaften sind relevant, wenn das Kabel in der Nähe von mobilen Maschinen verlegt wird oder wiederholtem mechanischem Kontakt ausgesetzt ist.

5. Flammhemmende Leistung

Die mitgelieferte Spezifikation gibt die Einhaltung der MT 386-Flammschutzanforderungen für den Bergbau an, einschließlich der Selbstverlöschung nach dem Entfernen der Flamme. Wenn für ein Bergwerk eine spezielle Zertifizierung oder Prüfaufzeichnungen erforderlich sind, sollten die Projektdokumentation und die geltenden Kabelspezifikationen überprüft werden.

Qualität und Dokumentation

Bei der Beschaffung von Bergbaukabeln sollte die technische Überprüfung das Produktmodell, die Nennspannung, den Leiterquerschnitt, die Kernkonfiguration, die Anforderungen an elektrische Tests und die geltenden Bergbaustandards umfassen. Diese Angaben bieten eine praktische Grundlage für die Anpassung des Kabels an die Geräte- und Installationsbedingungen und nicht nur für die Auswahl anhand der Nennspannung.

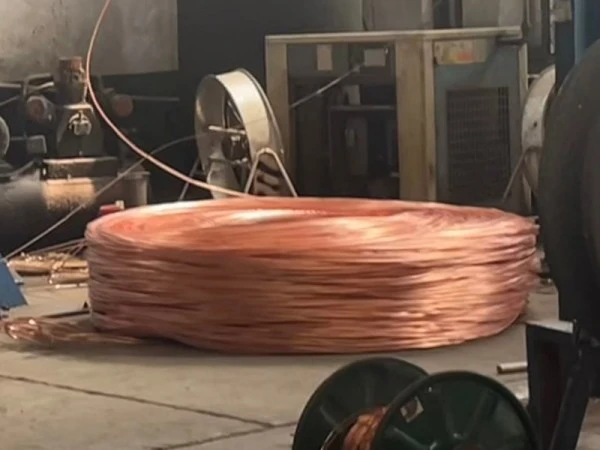

Der Kabelproduktions- und Inspektionsprozess von Qiancheng kann gemäß der geltenden Produktspezifikation und den Projektanforderungen dokumentiert werden. Prüfprotokolle, technische Parameter und andere unterstützende Dokumente können bei Bedarf im Rahmen des Beschaffungs- und Abnahmeprozesses überprüft werden.

Warum die Konstruktion im Kohlebergbau wichtig ist

1. Flexible Leiterkonstruktion

Der mehrsträngige Leiter aus sauerstofffreiem Kupfer ist für wiederholte Biegungen und Torsionen beim Betrieb mobiler Geräte ausgelegt. Die Leitergröße kann entsprechend der erforderlichen elektrischen Last und Kabelspezifikation ausgewählt werden.

2. Kombinierte Stromversorgungs- und Steuerungskonfiguration

Die gelieferte Spezifikation umfasst zusammengesetzte Stromkern- und Steuerkernkonstruktionen. Diese Konfiguration kann die Kabelführung dort vereinfachen, wo sowohl Strom- als auch Steueranschlüsse erforderlich sind, abhängig von den Anschlussanforderungen des Geräts.

3. Metallische Abschirmung

Die Abschirmungsstruktur ist für Installationen relevant, bei denen Stromkabel und Steuerkreise in derselben mobilen Geräteumgebung betrieben werden. Seine Wirksamkeit hängt vom gesamten Systemdesign ab, einschließlich Schirmanschluss und Erdung.

4. Gummiisolierung und -mantel

Sowohl für die Isolierung als auch für die äußere Schutzschicht werden Gummimaterialien verwendet. Die spezifizierte Konstruktion bietet Beständigkeit gegen Extrusion, Reißen, Verschleiß, Öl und Stöße für die anspruchsvollen mechanischen Bedingungen, die mit mobilen Untertagegeräten verbunden sind.

FAQ

F1: Welche Spannungen und Leitergrößen sind verfügbar?

A: Die mitgelieferten Spezifikationen umfassen Nennspannungen von 0,38/0,66 kV, 0,66/1,14 kV und 1,9/3,3 kV, mit Leiterquerschnitten von 16 mm² bis 120 mm². Spezifische Kernanordnungen und Modelle sollten entsprechend der Ausrüstung und Anwendung bestätigt werden.

F2: Welche Abschirmungsstruktur wird in diesem Kabel verwendet?

A: Das Kabel verwendet eine zusammengesetzte Metallabschirmung, die aus Kupferdrahtgeflecht und Glasfaser besteht. Es soll elektromagnetische Störungen reduzieren, die sich auf Schaltkreise innerhalb des Kabels auswirken, während die Gesamtabschirmungsleistung auch von der korrekten Installation und Erdung abhängt.

F3: Wo wird diese Art von Bergbaukabel normalerweise verwendet?

A: Abgeschirmte Kohlescherer-Gummikabel werden hauptsächlich mit mobilen Untertagebergbaugeräten und Kohlebergbau-Arbeitsflächen in Verbindung gebracht. Es kann für Kohleschermaschinen und andere mobile Geräte in Betracht gezogen werden, wenn Spannung, Leitergröße, Kernkonfiguration und mechanische Anforderungen kompatibel sind.

F4: Was sollte vor der Bestellung bestätigt werden?

A: Bestätigen Sie die Nennspannung des Geräts, den Leiterquerschnitt, die Anzahl und Art der Adern, die Kabellänge, die Abschirmungsanforderungen, die Installationsmethode und die Umgebungsbedingungen. Bei Bergbauprojekten sollten außerdem die erforderlichen Standards, Zertifikate und Prüfdokumentationen vor der Produktion oder dem Versand bestätigt werden.

F5: Ist das Kabel flammhemmend?

A: In der mitgelieferten technischen Spezifikation heißt es, dass das Kabel den Flammschutzanforderungen von MT 386 für den Bergbau entspricht und nach dem Entfernen der Flamme selbstverlöschend ist. Alle projektspezifischen Zertifizierungs- oder Testanforderungen sollten anhand des genauen Kabelmodells und der geltenden Spezifikation bestätigt werden.

F6: Kann Qiancheng technische Dokumente für die Projektbeschaffung bereitstellen?

A: Technische Parameter und unterstützende Dokumentation können entsprechend dem ausgewählten Modell und den Projektanforderungen bereitgestellt werden. Für ein Angebot oder eine Spezifikationsüberprüfung ist es hilfreich, die erforderliche Spannung, Leitergröße, Kernkonfiguration, Menge und Anwendungsbedingungen anzugeben.
