Flexibles, abgeschirmtes Gummikabel für den Bergbau

Modelle: MYP, MYPT.

Das Mining Flexible Shielded Rubber Cable ist ein flexibles, mit Gummi ummanteltes Kabel für mobile elektrische Geräte, die im Untertagebergbau eingesetzt werden. Die mitgelieferte Produktspezifikation bezieht sich auf MT/T 818.7-2009 und kombiniert einen mehrdrähtigen Kupferleiter, eine spezielle Gummiisolierung, eine geflochtene Kupferdrahtabschirmung und einen hochfesten Gummimantel. Die Konstruktion ist für Anwendungen vorgesehen, bei denen wiederholtes Biegen, Ziehen, Torsion und die Einwirkung von Staub, Feuchtigkeit und mechanischem Kontakt erforderlich sind.

Tabelle mit Produktspezifikationen und technischen Parametern

Wichtige Konstruktionsmerkmale

1. Flexibler Kupferleiter

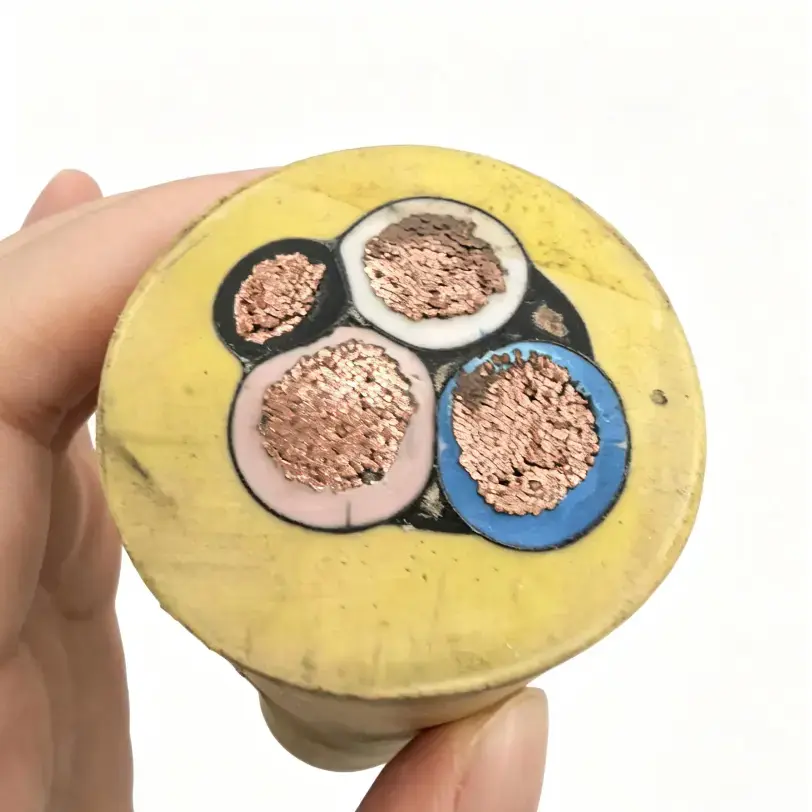

Das Kabel verwendet einen mehradrigen, hochreinen, sauerstofffreien Kupferleiter. Im Vergleich zu einer starren Leiterkonstruktion eignet sich die Litzenanordnung besser für mobile Installationen, bei denen das Kabel während des Gerätebetriebs wiederholt gebogen, bewegt oder verdreht wird.

2. Gummiisolierung und Schutzhülle

Für die Isolationsschicht wird Spezialkautschuk spezifiziert, während der Außenmantel als verschleißfest, ölbeständig, schleppfest und schlagfest beschrieben wird. Diese Materialeigenschaften sind für unterirdische Strecken relevant, bei denen das Kabel mit Geräten, Kohlenstaub, Feuchtigkeit oder Hydrauliköl in Kontakt kommen kann.

3. Geflochtene Abschirmung aus Kupferdraht

In der mitgelieferten Spezifikation ist ein Schirmgeflecht aus Kupferdraht mit einer Schirmabdeckung von mindestens 85 % aufgeführt. Eine metallische Abschirmung kann die elektromagnetische Kopplung zwischen dem Kabel und nahegelegenen elektrischen Geräten verringern, obwohl die tatsächliche Abschirmwirkung auch von der Kabelinstallation, dem Abschirmungsabschluss und der Erdung abhängt.

4. Kombinierte Strom- und Steuerkerne

Die Konstruktion kann Strom- und Steueradern in derselben Kabelbaugruppe integrieren. Diese Anordnung ist nützlich, wenn mobile Bergbauausrüstung abhängig von der Schaltkreiskonfiguration der Ausrüstung sowohl Strom als auch zugehörige Steueranschlüsse benötigt.

Bewerbungsbedingungen

Das flexible, abgeschirmte Gummikabel für den Bergbau ist für mobile Untertagegeräte vorgesehen, bei denen elektrische Belastung mit wiederholter mechanischer Bewegung kombiniert wird. Das genaue Modell sollte entsprechend der Nennspannung, dem Leiterquerschnitt, der Aderanordnung, der Kabellänge, dem Bewegungsmuster und den Umgebungsbedingungen ausgewählt werden.

1. Vollmechanisierte Bergbauausrüstung

Die flexible Konstruktion kann für mobile Geräte verwendet werden, die entlang mechanisierter Abbauflächen eingesetzt werden, wo Kabelbewegungen und wiederholtes Biegen zum normalen Betrieb gehören. Die Leitergröße und die Kernkonfiguration sollten den elektrischen Anforderungen des Geräts entsprechen.

2. Unterirdische Straßenausrüstung

Mobile Geräte, die in unterirdischen Straßen betrieben werden, erfordern möglicherweise ein Kabel mit Widerstandsfähigkeit gegenüber Zug, Stößen und Abrieb. Bei der Bestimmung der geeigneten Kabelkonstruktion sollten Gerätetyp, Installationsroute und verfügbarer Freiraum berücksichtigt werden.

3. Bereiche mit elektromagnetischen Störungen

Wenn Hochleistungsmotoren, Frequenzumrichter oder andere elektrische Geräte in der Nähe von Steuer- oder Überwachungsschaltkreisen installiert sind, kann die metallische Abschirmschicht dazu beitragen, elektromagnetische Kopplungen zu begrenzen. Der korrekte Schirmanschluss und die Erdung bleiben wichtige Bestandteile der Gesamtinstallation.

4. Feuchte und staubige Untergrundbedingungen

Die Gummiisolierung und der Außenmantel sorgen für eine Konstruktion, die für anspruchsvolle unterirdische Umgebungen geeignet ist. Die tatsächliche Umweltverträglichkeit sollte anhand von Wassereinwirkung, Temperatur, Ölkontakt, mechanischer Belastung und den spezifischen Anforderungen des Bergwerks überprüft werden.

Technische Punkte zur Kabelauswahl

1. Nennspannung und Leiterquerschnitt

In der mitgelieferten Spezifikation sind eine Nennspannung von 0,66/1,14 kV und Leiterquerschnitte von 10 mm² bis 150 mm² aufgeführt. Bei der Auswahl sollten die Gerätelast, der zulässige Spannungsabfall, die Kabellänge und die erwarteten Installationsbedingungen und nicht nur die Leitergröße allein berücksichtigt werden.

2. Mechanische Bewegung

Bei mobilen Bergbaugeräten kann es zu wiederholten Biegungen, Torsionen und Zugkräften am Kabel kommen. Bei der Bewertung des Kabels für eine bestimmte Geräteanordnung sollten daher Leiterverseilung, Isolierung, Mantel und Installationsradius gemeinsam berücksichtigt werden.

3. Abschirmungsanforderungen

Das gelieferte Produkt verwendet eine geflochtene Abschirmung aus Kupferdraht mit einer angegebenen Bedeckung von ≥85 %. Wenn das Kabel in der Nähe von Frequenzumrichtern oder Hochleistungsmotoren installiert wird, sollte die erforderliche Abschirmungsanordnung anhand der Anforderungen des Geräteherstellers und der elektrischen Konstruktion des Bergwerks überprüft werden.

4. Flammhemmende Anforderungen

In den bereitgestellten technischen Daten wird die Einhaltung der MT 386-Flammschutzanforderungen für den Bergbau sowie die Selbstverlöschung nach Entfernung der Flamme angegeben. Wenn für ein Projekt eine spezielle Minensicherheitszertifizierung oder zusätzliche Testdokumentation erforderlich ist, sollten diese Anforderungen vor der Beschaffung für das genaue Kabelmodell bestätigt werden.

Qualitätskontrolle und technische Dokumentation

Bei der Beschaffung von Bergbaukabeln sollte die technische Überprüfung das Modell, die Nennspannung, den Leiterquerschnitt, die Aderanordnung, den Abschirmungsaufbau, den elektrischen Widerstand und die geltenden Prüfanforderungen umfassen. Diese Angaben bieten eine klarere Grundlage für die Produktauswahl und -abnahme als allgemeine Leistungsbeschreibungen.

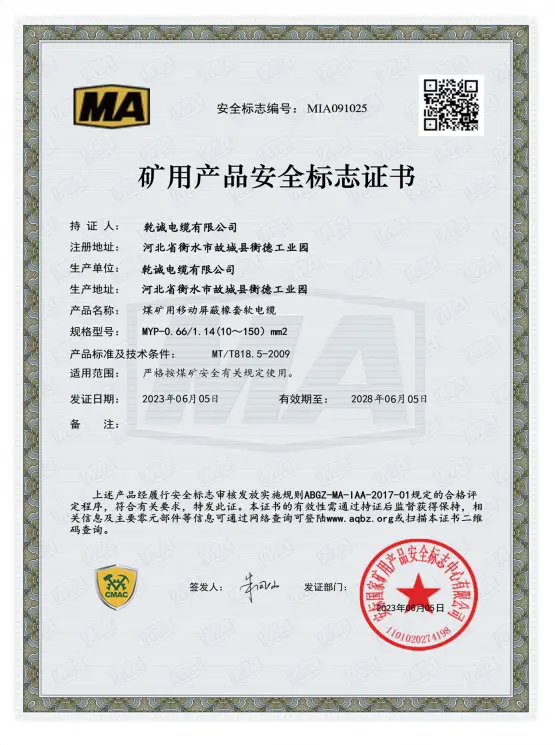

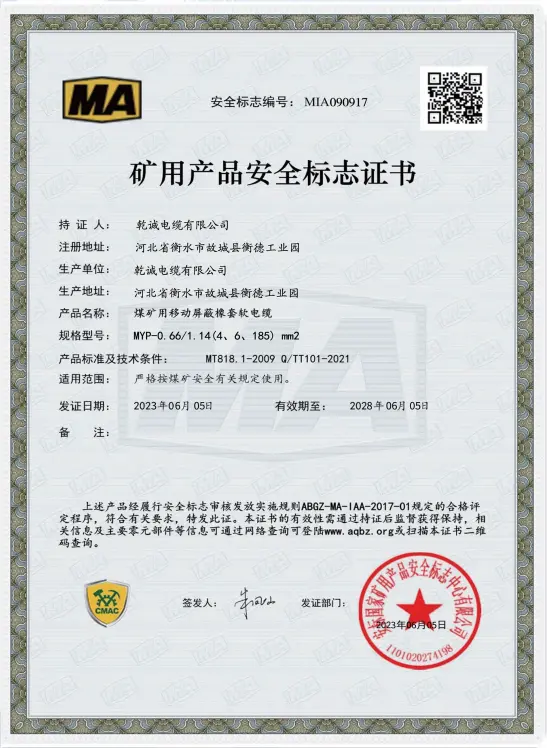

Qiancheng kann Produktspezifikationen und unterstützende technische Dokumentation entsprechend dem ausgewählten Kabelmodell und den Projektanforderungen bereitstellen. Wenn Zertifizierungen, Prüfberichte oder andere Prüfprotokolle erforderlich sind, sollten die entsprechenden Dokumente während der Angebots- und Auftragsprüfungsphase bestätigt werden.

Was sollte vor der Bestellung bestätigt werden?

1. Ausrüstung und Anwendung

Geben Sie den Gerätetyp und die Betriebsumgebung an und geben Sie an, ob das Kabel für den stationären oder mobilen Betrieb verwendet werden soll. Dies hilft festzustellen, ob die flexible Konstruktion und die Abschirmungsanordnung mit der tatsächlichen Installation übereinstimmen.

2. Elektrische Anforderungen

Bestätigen Sie die Nennspannung, den Leiterquerschnitt, die Anzahl der Stromadern, die Anforderungen an die Steueradern und die Kabellänge. Bei längeren Kabelstrecken sollten auch Spannungsabfall und Leiterwiderstand berücksichtigt werden.

3. Mechanische Bedingungen

Informationen über die Zugfrequenz, die Biegerichtung, den minimalen Installationsradius, den Kontakt mit Maschinen und mögliche Stöße können dabei helfen, die geeignete Kabelkonstruktion zu bestimmen.

4. Dokumentationsanforderungen

Bestätigen Sie vor der Produktion oder dem Versand die geltenden Bergbaustandards, Zertifizierungsanforderungen, Inspektionsprotokolle und andere technische Dokumente, die von der Mine, dem Gerätehersteller oder der Projektspezifikation gefordert werden.

FAQ

F1: Welche Spezifikationen sind verfügbar?

A: In der mitgelieferten Spezifikation sind MYP- und MYPT-Modelle mit einer Nennspannung von 0,66/1,14 kV und Leiterquerschnitten von 10 mm² bis 150 mm² aufgeführt. Die erforderliche Kernanordnung sollte entsprechend der Ausrüstung und dem Schaltungsdesign bestätigt werden.

F2: Welche Funktion hat die Abschirmschicht?

A: Das Kabel verwendet eine geflochtene Abschirmung aus Kupferdraht mit einer angegebenen Abschirmungsabdeckung von ≥85 %. Die Abschirmung kann dazu beitragen, die elektromagnetische Kopplung von in der Nähe befindlichen elektrischen Geräten zu reduzieren. Seine tatsächliche Wirksamkeit hängt von der vollständigen Installation einschließlich Schirmanschluss und Erdung ab.

F3: Kann das Kabel für mobile Untergrundgeräte verwendet werden?

A: Der flexible Leiter und die Gummikonstruktion sind für mobile Anwendungen mit wiederholtem Biegen, Torsion und Ziehen vorgesehen. Bei der endgültigen Auswahl sollten Gerätebewegung, Kabelführung, Spannung, Leitergröße und Umgebungsbedingungen berücksichtigt werden.

F4: Auf welche Standards wird für dieses Kabel verwiesen?

A: Die Produktinformationen beziehen sich auf MT/T 818.7-2009 für die Bergbaukabelspezifikation und MT 386 für flammhemmende Anforderungen im Bergbau. Die geltenden Norm- und Zertifizierungsdokumente sollten anhand der genauen Modell- und Projektanforderungen bestätigt werden.

F5: Welche Informationen werden für ein Angebot benötigt?

A: Zu den Hauptinformationen gehören Kabelmodell, Nennspannung, Leiterquerschnitt, Aderkonfiguration, erforderliche Länge, Menge, Anwendungsausrüstung und Installationsbedingungen. Eventuelle projektspezifische Zertifizierungs- oder Prüfdokumentanforderungen sollten ebenfalls bereitgestellt werden.

F6: Können dem Kabel technische Dokumente beigefügt werden?

A: Technische Spezifikationen und entsprechende Begleitdokumente können entsprechend dem ausgewählten Modell und den Projektanforderungen bereitgestellt werden. Bei Bergbauprojekten sollten die erforderlichen Zertifikate und Prüfprotokolle vor Auftragsabschluss bestätigt werden.
