Metallgeschirmtes Kohlescherer-Gummikabel

Produktmodell: MCPT, MCPTJ.

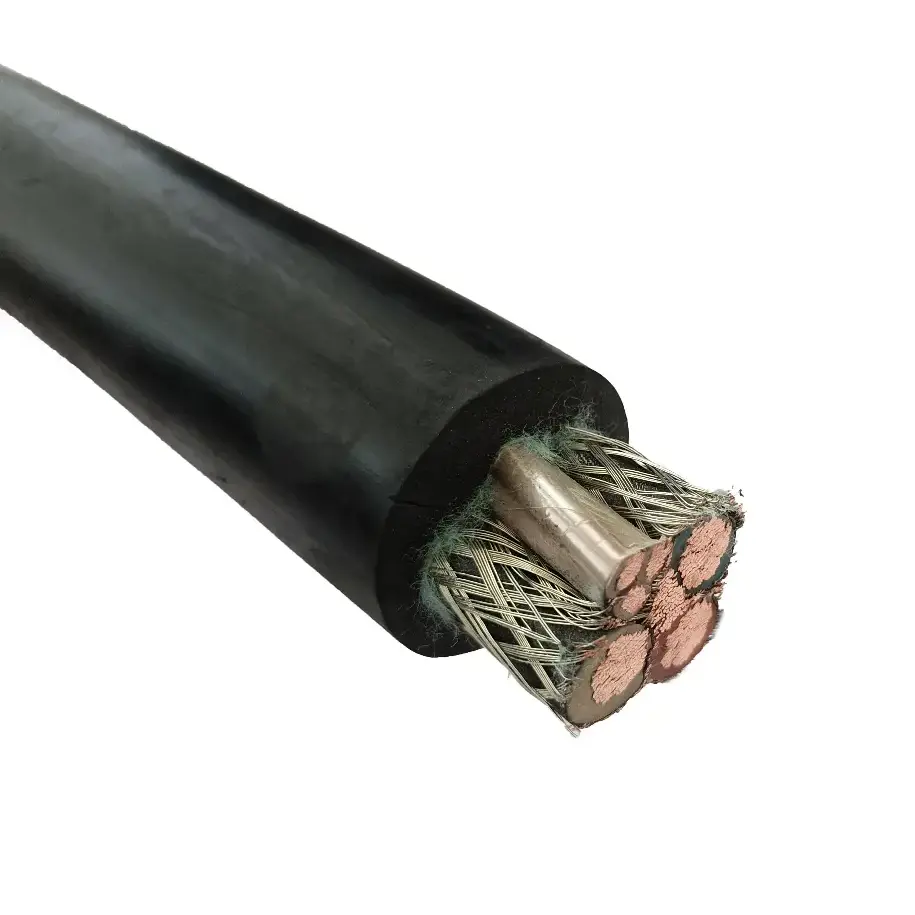

Das metallgeschirmte Kohlescherer-Gummikabel ist ein flexibles, mit Gummi ummanteltes Bergbaukabel für Kohlescherer. Die bereitgestellten Produktinformationen beziehen sich auf MT/T 818.4-2009 und behandeln die Stromversorgung und Steuersignalübertragung im Untertage-Kohlebergbau. Seine Konstruktion kombiniert einen mehradrigen, verzinnten, sauerstofffreien Kupferleiter, eine spezielle Gummiisolierung, eine geflochtene Kupferdrahtabschirmung und einen hochfesten Gummiaußenmantel für Arbeitsbedingungen mit wiederholten Bewegungen, Ziehen und Biegen.

Produktspezifikation, Abmessungen und technische Parametertabelle

Anwendungsszenarien

1. Vollmechanisierte Abbauflächen in großen und mittelgroßen Untertagekohlebergwerken

Metallgeschirmte Kohleschermaschinen-Gummikabel können für Strom- und Steuerverbindungen im Zusammenhang mit Kohleschermaschinen und anderen mobilen Bergbaugeräten verwendet werden. Sein flexibler Leiter und die gummiummantelte Konstruktion sind für Installationen gedacht, bei denen das Kabel während des Gerätebetriebs wiederholt bewegt wird.

2. Hochgas- und ausbruchsgefährdende Kohlengruben

Untertagebergwerke mit besonderen Gas- oder Explosionsschutzanforderungen benötigen Kabelkonstruktionen, die den geltenden Bergbausicherheitsvorschriften entsprechen. Bei der Kabelauswahl sollten die Minenklassifizierung, die Gerätespannung, die Flammschutzanforderungen und die für die Projektabnahme erforderlichen Zertifikate oder Prüfdokumente berücksichtigt werden.

3. Mobile Verbindungen zwischen unterirdischen Umspannwerken und Kohleschermaschinen

Verbindungen zwischen mobilen Umspannwerken und Kohleschermaschinen können relativ lange Kabelwege sowie wiederholtes Ziehen, Biegen und Verdrehen erfordern. Für diese Art der mobilen Stromversorgung ist die flexible Leiterkonstruktion vorgesehen, wobei die Installation innerhalb der vorgegebenen mechanischen Grenzen bleiben sollte.

4. Nasse unterirdische Bereiche mit Wasserspritzern und mechanischer Einwirkung

Spritzwasser, Staub und herabfallendes Gestein können zusätzliche mechanische und umweltbedingte Anforderungen an den Kabelmantel stellen. Der spezifizierte hochfeste Gummimantel sorgt für Widerstandsfähigkeit gegen Verschleiß, Öl, Stöße und Zug, sodass der Zustand des Mantels bei unterirdischen Installationen, die diesen Bedingungen ausgesetzt sind, eine wichtige Rolle spielt.

5. Wiederaufbau von Kohlebergwerken und automatisierte Bergbausysteme

Bei Bergbauprojekten mit Geräten mit variabler Frequenz, Überwachungsschaltkreisen oder anderen elektrischen Steuerungssystemen kann die Metallabschirmschicht dazu beitragen, die Auswirkungen elektromagnetischer Störungen auf Steuerungs- und Signalschaltkreise zu reduzieren. Die Abschirmungsanordnung und die Konfiguration des Steuerkerns sollten auf die angeschlossenen Geräte und die Erdungsmethode abgestimmt sein.

Praktische Branchenprobleme gelöst

1. Elektromagnetische Störungen rund um Hochleistungs-Bergbaugeräte

Elektrische Hochleistungsgeräte können elektromagnetische Störungen erzeugen, die sich auf nahegelegene Überwachungs- und Steuerkreise auswirken. Der aus Kupferdraht geflochtene Metallschirm sorgt für eine definierte Abschirmschicht, wobei die mitgelieferte Spezifikation einen Abdeckungsgrad von ≥90 % angibt. Bei der Bewertung der gesamten Abschirmleistung sollten auch die Kabelerdung und die Installationsbedingungen berücksichtigt werden.

2. Mechanische Belastung durch wiederholtes Ziehen und Biegen

Kohlescherkabel sind während des Gerätebetriebs Bewegungen ausgesetzt, die zu wiederholten mechanischen Belastungen des Leiters, der Isolierung und des Mantels führen können. Der mehrsträngige flexible Kupferleiter und die Gummikonstruktion sind für diese Art von Bewegung ausgelegt. Die tatsächliche Biegeleistung sollte anhand der anwendbaren Testmethode und der Installationsanforderungen beurteilt werden und nicht anhand einer nicht unterstützten festen Lebensdauerangabe.

3. Flammschutzanforderungen für den Untertagebergbau

Die Flammschutzleistung ist ein wichtiger Bestandteil der Kabelauswahl in unterirdischen Kohlebergwerken. Die angegebenen technischen Daten beziehen sich auf MT 386 für die flammhemmende Sorte. Für ein bestimmtes Minenprojekt sollten die erforderliche Sicherheitszertifizierung und Testdokumentation anhand des tatsächlichen Kabelmodells und der tatsächlichen Anwendung bestätigt werden.

4. Mantelschutz bei Nässe und mechanisch anspruchsvollen Bedingungen

Spritzwasser, Staub, Aufprall von Ganggestein und wiederholtes Ziehen können beim Untertagebetrieb zum Verschleiß der Ummantelung beitragen. Der spezifizierte Außenmantel wird als verschleißfest, ölbeständig, schlagfest und schleppfest beschrieben und bietet Schutz für die Kabelstruktur unter den entsprechenden Einsatzbedingungen.

5. Kontroll- und Überwachungsanforderungen

Einige Kabelkonfigurationen kombinieren Stromadern mit Steueradern, um den elektrischen und Überwachungsanforderungen von Bergbaugeräten gerecht zu werden. Wenn Überwachungs- oder Schutzfunktionen erforderlich sind, sollten die tatsächliche Kernanordnung und die Verbindungsmethode mit dem Gerätehersteller oder dem Konstrukteur elektrischer Systeme bestätigt werden.

6. Überprüfung der technischen Parameter und der Bergbaudokumentation

Bergbauprojekte erfordern möglicherweise die Überprüfung von Kabelstandards, elektrischen Parametern, Flammschutzeigenschaften und sicherheitsrelevanter Dokumentation. Produktspezifikationen, Testberichte und anwendbare Zertifikate sollten dem tatsächlichen Modell, der Nennspannung und der Kabelkonfiguration entsprechen, die für das Projekt geliefert wurden.

Umfassende Produktvorteile

1. Rückverfolgbare Produkt- und Inspektionsinformationen

Qiancheng kann je nach Projektanforderungen Produktidentifikationen und relevante Produktions- oder Inspektionsdokumentationen bereitstellen. Bei Bergbauprojekten, die einer formellen Inspektion oder Abnahme unterliegen, sollte die Dokumentation anhand des tatsächlichen Kabelmodells, der Spezifikation und der Produktionscharge überprüft werden.

2. Kontrollierte Kabelkonstruktion

Der Leiter, die Gummiisolierung, die Metallabschirmung und der Außenmantel tragen jeweils zu den elektrischen und mechanischen Eigenschaften des Kabels bei. Die Kontrolle über diese Produktionsphasen trägt dazu bei, dass das fertige Kabel der spezifizierten Konstruktion entspricht. Elektrische und mechanische Prüfpunkte können entsprechend den jeweiligen Produktanforderungen angeordnet werden.

3. An mobile Bergbaumaschinen angepasste Konstruktion

Die Kombination aus einem mehradrigen Kupferleiter, einer Gummiisolierung, einem geflochtenen Metallschirm und einem hochfesten Gummimantel erfüllt mehrere Anforderungen, die mit mobilen Kohlebergbaugeräten verbunden sind. Dazu gehören wiederholte Bewegungen, mechanischer Kontakt, elektrische Abschirmung und Umwelteinflüsse im Untergrund.

4. Mehrere Spannungs- und Leiterspezifikationen

Das gelieferte Produktspektrum umfasst Leiterquerschnitte von 25 mm² bis 150 mm² und Nennspannungen von 0,66/1,14 kV und 1,9/3,3 kV. Power-Core- und Control-Core-Konfigurationen können je nach Geräteanschluss und Kabelmodell ausgewählt werden. Angebots- und Produktionsdetails können anhand der erforderlichen Spannung, Leitergröße, Kernstruktur, Länge und Installationsbedingungen bestätigt werden.

5. Technische Dokumentation für Bergbauprojekte

Abhängig von den Projektanforderungen können technische Dokumente Produktspezifikationen, Inspektionsprotokolle, Testberichte und geltende Bergbausicherheitszertifikate umfassen. Bei Exportaufträgen oder formellen Minenabnahmen sollte die erforderliche Dokumentenliste vor der Produktion bestätigt werden, damit die gelieferten Dokumente der endgültigen Kabelspezifikation entsprechen.

Fragen und Antworten

1. Welchem ​​Standard entspricht Ihr metallgeschirmtes Gummikabel für Kohleschermaschinen?

Die mitgelieferten Produktinformationen beziehen sich auf MT/T 818.4-2009 für die Modelle MCPT und MCPTJ. Die anwendbare Norm, Zertifizierung und Prüfdokumentation sollte entsprechend der erforderlichen Spannung und Kabelkonfiguration bestätigt werden.

2. Welche Leitergrößen und Nennspannungen sind verfügbar?

Die mitgelieferte Spezifikation umfasst Leiterquerschnitte von 25 mm² bis 150 mm² und Nennspannungen von 0,66/1,14 kV und 1,9/3,3 kV. Leistungskern- und Steuerkernkombinationen können je nach Geräte- und Schaltungsanforderungen ausgewählt werden.

3. Wo wird dieses Bergbaukabel normalerweise verwendet?

Es ist für unterirdische Kohlebergbaugeräte und zugehörige Strom- oder Steueranschlüsse gedacht, insbesondere für Installationen, die wiederholtem Ziehen, Biegen, Verdrehen, Feuchtigkeit, Staub und mechanischen Stößen ausgesetzt sind.

4. Welche Funktion hat die Metallabschirmschicht?

Das Kupferdrahtgeflecht sorgt für eine elektromagnetische Abschirmung der Kabeladern. Die mitgelieferte technische Spezifikation gibt einen Schirmungsdeckungsgrad von ≥90 % an. Auch die ordnungsgemäße Erdung und Installation ist für die Wirksamkeit des Abschirmsystems von Bedeutung.

5. Wie sollte das Kabel auf wiederholtes Biegen geprüft werden?

Der mehradrige Kupferleiter und die Gummikonstruktion sind für flexible mobile Anwendungen gedacht. Biegeradius, Bewegungsfrequenz, Ziehmethode und Installationsbedingungen sollten anhand der geltenden Produktspezifikation und Testanforderungen überprüft werden.

6. Können für Bergbauprojekte technische Unterlagen bereitgestellt werden?

Technische Spezifikationen, Prüfprotokolle und entsprechende Zertifizierungs- oder Testdokumente können entsprechend den Projektanforderungen besprochen werden. Bei Exportaufträgen oder formeller Minenabnahme sollten die erforderlichen Unterlagen vor Auftragserteilung bestätigt werden.
