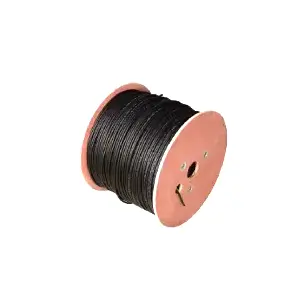

Qiancheng PV1-F Solar-Gleichstromkabel wird für die Photovoltaik-Kraftwerkstechnik beschafft und eignet sich für den Aufbau von Gleichstromübertragungsleitungen auf der Seite des Photovoltaikmoduls. Es bietet hervorragende UV-Beständigkeit, Beständigkeit bei hohen und niedrigen Temperaturen, Säure-Laugen-Korrosionsbeständigkeit, Überlastbeständigkeit, Verschleißfestigkeit und Korrosionsschutzleistung. Es ist an verschiedene raue Photovoltaik-Betriebsbedingungen anpassbar und gewährleistet einen sicheren und stabilen Systembetrieb mit langer Lebensdauer.
|
Anzahl der Adern × Nennquerschnittsfläche (mm²) |
Nenndicke der Isolierung (mm) |
Nennmanteldicke (mm) |
Maximaler mittlerer Außendurchmesser (mm) |
Mindestisolationswiderstand bei 20℃ (MΩ・km) |
Mindestisolationswiderstand bei 90℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |

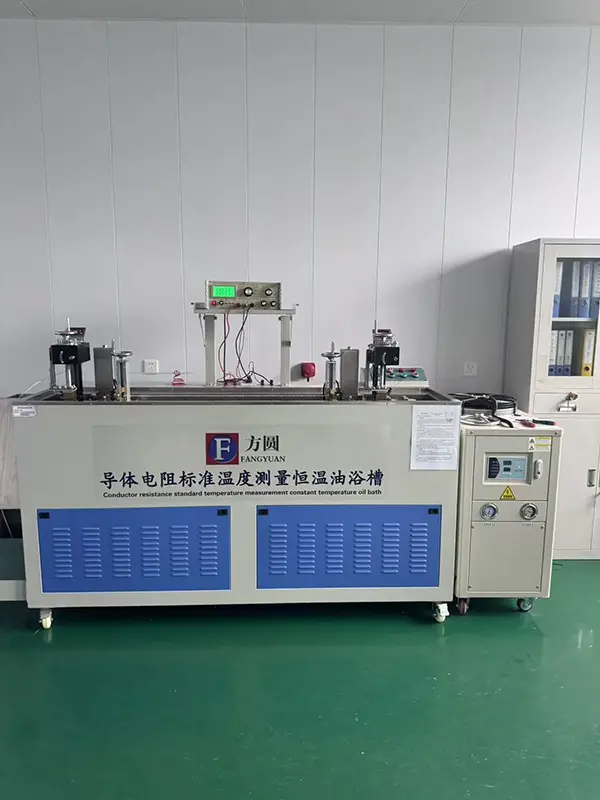

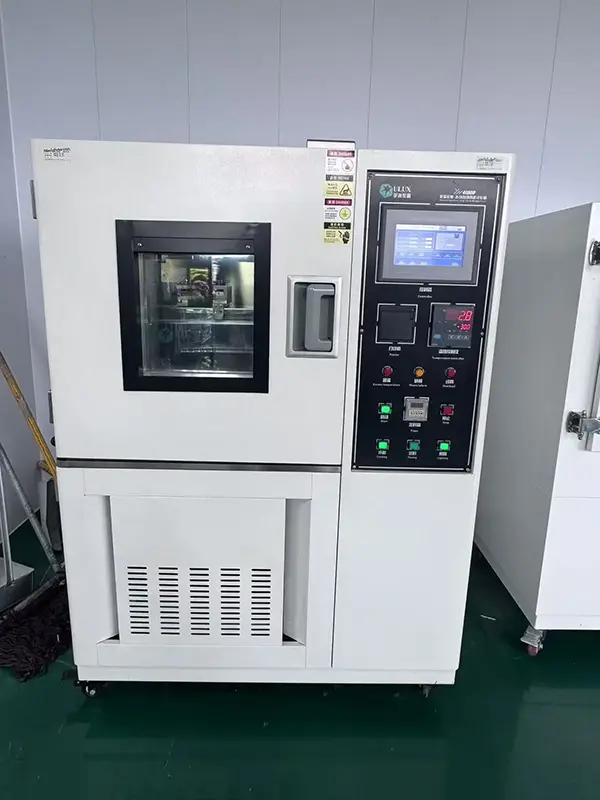

Das Qiancheng PV1-F Solar-Gleichstromkabel verwendet einen verzinnten, flexiblen Kupferleiter mit einem Widerstand, der besser als der nationale Standard ist, und einem geringen Temperaturanstieg unter Volllastbedingungen. Es hat den UV-Alterungstest für Anti-Aging und Rissbeständigkeit bestanden. Rohmaterial- und Testdaten können überprüft werden, um Verfälschungen zu vermeiden.
Gewöhnliche Photovoltaikkabel neigen bei niedrigen Temperaturen dazu, zu reißen. Dieses Produkt hat den Biegetest bei -40 °C bestanden und widersteht Schäden während des Baus in kalten Regionen. Der Mantel ist ozonbeständig, ölbeständig und korrosionsbeständig und eignet sich für raue Umgebungen wie salzhaltige und alkalische Gebiete und Salznebelbedingungen an der Küste mit geringerer Ausfallrate.
Spotware steht zur Direktlieferung zur Verfügung. Für große Photovoltaikprojekte im Megawattbereich können kundenspezifische Nennquerschnittsflächen, Flammschutzgrade und Spulenlängen bereitgestellt werden. Kein Zwischenhändler-Aufschlag, was Kostenvorteile bei der großvolumigen technischen Beschaffung bietet.
Alle Qiancheng PV1-F Solar-Gleichstromkabel werden vor der Auslieferung stichprobenartig auf Gleichspannungsfestigkeit und Isolationswiderstand geprüft. Es kann der umgekehrten Hochspannungsbelastung von Photovoltaikanlagen standhalten und Stromlecks, Ausfälle und Brandgefahren in Gleichstromkreisen verhindern. Es erfüllt die Flammschutzklasse C, um die Flammenausbreitung entlang der Kabel einzudämmen.
UV-beständig für stabilen Langzeitbetrieb bei -40℃ ~ 90℃. Beständig gegen Alterung und Rissbildung bei längerer Außeneinwirkung. Ein halogenfreier, raucharmer Typ ist optional, um giftigen Rauch bei Bränden zu reduzieren und die Sicherheit für Photovoltaik-Anwendungen in Innenräumen zu gewährleisten.
Die hervorragende Flexibilität des Kabels verhindert Schäden an der Isolationsschicht, die durch Ziehen oder geringfügiges Quetschen während des Baus verursacht werden, und reduziert so das Risiko von Nacharbeiten und die Wartungskosten in späteren Phasen.
Das Qiancheng PV1-F Solar-Gleichstromkabel wurde speziell für die gleichstromseitige Verkabelung von Photovoltaik-Stromerzeugungssystemen entwickelt:
- Sammelschienenverkabelung für Module von großen, zentralisierten Photovoltaik-Freiflächenkraftwerken;
- Verteilte Photovoltaik-Kraftwerke auf Dächern von Industrie- und Gewerbegebäuden;
- Netzgebundene verteilte Photovoltaikanlagen für Haushalte;
- Photovoltaikprojekte unter komplexen Bedingungen, einschließlich Fischerei-Solar-Hybridprojekten, Landwirtschaft-Solar-Hybridprojekten, Berg- und Gobi-Standorten.
A: Der Leiter besteht aus verzinntem, flexiblem Kupfer und bietet eine gute elektrische Leitfähigkeit und Flexibilität für den kontinuierlichen stromführenden Betrieb in Photovoltaik-Gleichstromkreisen. Seine Leiterkonstruktion trägt auch dazu bei, den Temperaturanstieg unter normalen Volllastbedingungen zu kontrollieren.
A: Der angegebene Dauerbetriebstemperaturbereich beträgt -40℃ bis 90℃. Das Kabel wurde außerdem einem Biegetest bei -40 °C bei niedrigen Temperaturen unterzogen, um seine Flexibilität und Rissbeständigkeit bei der Installation in kalten Umgebungen zu bewerten.
A: Die Hülle bietet Beständigkeit gegen Ozon, Öl, Salzsprühnebel und Säure-Laugen-Einwirkung. Dadurch eignet sich das Kabel für Photovoltaikanlagen in Küstengebieten, in salzhaltigen und alkalischen Umgebungen sowie für Fischerei-Solar- oder andere Outdoor-Hybridprojekte, abhängig von den tatsächlichen Standortbedingungen.
A: Fertige Kabel können gemäß den geltenden Prüfanforderungen auf Gleichspannungsfestigkeit und Isolationswiderstand geprüft werden. Diese Tests helfen, die Isolationsintegrität und die elektrische Leistung zu überprüfen, bevor das Kabel versendet wird.
A: Das Kabel ist flammhemmend der Klasse C. Seine Konstruktion soll die Flammenausbreitung entlang des Kabels begrenzen, wenn es einem lokalen Feuer ausgesetzt ist, und so die Brandschutzanforderungen der Photovoltaik-Gleichstromverkabelung erfüllen.
A: Dank der flexiblen Konstruktion hält das Kabel normaler Verlegung, Zug und geringfügigem Druck während der Installation stand. Um mechanische Beschädigungen der Isolierung bzw. des Mantels zu vermeiden, sind weiterhin eine sachgemäße Handhabung und die Einhaltung des vorgegebenen Biegeradius erforderlich.
A: Es wird hauptsächlich für die DC-seitige Verkabelung in Photovoltaik-Stromerzeugungssystemen verwendet, einschließlich Freilandkraftwerken, Gewerbe- und Industriedächern, PV-Systemen für Privathaushalte, Solarprojekten in der Landwirtschaft und Solaranlagen in der Fischerei.
A: Die Isolierung besteht aus strahlenvernetztem Polyolefin und wurde einem UV-Alterungstest unterzogen. Die Materialkonstruktion sorgt für Beständigkeit gegen UV-Strahlung und trägt dazu bei, die physikalischen Eigenschaften des Kabels bei längerem Außeneinsatz aufrechtzuerhalten.
