Für die Beschaffung von Photovoltaik-Neuenergieprojekten ist das Photovoltaik-Solarkabel H1Z2Z2-K von Qiancheng mit verschiedenen Photovoltaik-Gleichstromübertragungsverkabelungsprojekten im In- und Ausland kompatibel.
Das Photovoltaik-Solarkabel Qiancheng H1Z2Z2-K verwendet verzinnte Kupferleiter der Klasse 5 mit doppelschichtigem vernetztem Polyolefin. Es ist für 1,5-kV-Photovoltaik-Gleichstrom-Arbeitsbedingungen geeignet. Halogenfrei, flammhemmend und feuerbeständig. Zur Gewährleistung der Beschaffungsqualität stehen lückenlos nachvollziehbare CNAS-Testdokumente zur Verfügung.
|
Anzahl der Adern × Nennquerschnittsfläche (mm²) |
Nenndicke der Isolierung (mm) |
Nennmanteldicke (mm) |
Maximaler mittlerer Außendurchmesser (mm) |
Mindestisolationswiderstand bei 20℃(MΩ・km) |
Mindestisolationswiderstand bei 90℃(MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Das Photovoltaik-Solarkabel Qiancheng H1Z2Z2-K verwendet einen hochreinen verzinnten Kupferleiter für eine gute elektrische Leitfähigkeit und einen kontrollierten Temperaturanstieg bei normalem Volllastbetrieb. Das Kabel verfügt über eine strahlungsvernetzte, halogenfreie flammhemmende Konstruktion mit flammhemmender Leistung der Klasse C, wodurch sich die Materialkonstruktion für Photovoltaik-Kabelanwendungen eignet, bei denen Flammenverhalten und geringe Raucheigenschaften berücksichtigt werden.
Der spezifizierte Betriebstemperaturbereich beträgt -40℃ bis 90℃. Die Kabelkonstruktion ist für Photovoltaikanlagen im Freien gedacht, die Sonnenlicht, Temperaturschwankungen und anderen üblichen Umgebungsbedingungen ausgesetzt sind. Zur Beurteilung der Witterungs- und Korrosionsbeständigkeit können UV-Alterungs- und Salzsprühnebeltests eingesetzt werden. Bei normalen Betriebsbedingungen gilt die angegebene Lebensdauer von mehr als 25 Jahren.
Die flexible Leiterstruktur ermöglicht ein einfacheres Verlegen, Biegen und Abisolieren während der Installation. Das Kabel kann mit kompatiblen Photovoltaik-Steckverbindern verwendet werden und unterstützt so routinemäßige Anschlussarbeiten vor Ort. Produktidentifizierung und Chargenrückverfolgbarkeit können bereitgestellt werden, wobei relevante Testaufzeichnungen für die Produktinspektion und erneute Verifizierung entsprechend den Projektanforderungen verfügbar sind.
Die Umgebungstemperatur beim Verlegen darf nicht unter -15 °C liegen. Ziehen oder biegen Sie das Photovoltaik-Solarkabel Qiancheng H1Z2Z2-K bei niedrigen Temperaturen nicht gewaltsam. Der Mindestbiegeradius beim Bau muss das 4-fache des Kabelaußendurchmessers betragen. Vermeiden Sie Extrusionen und Kratzer der Hülle.

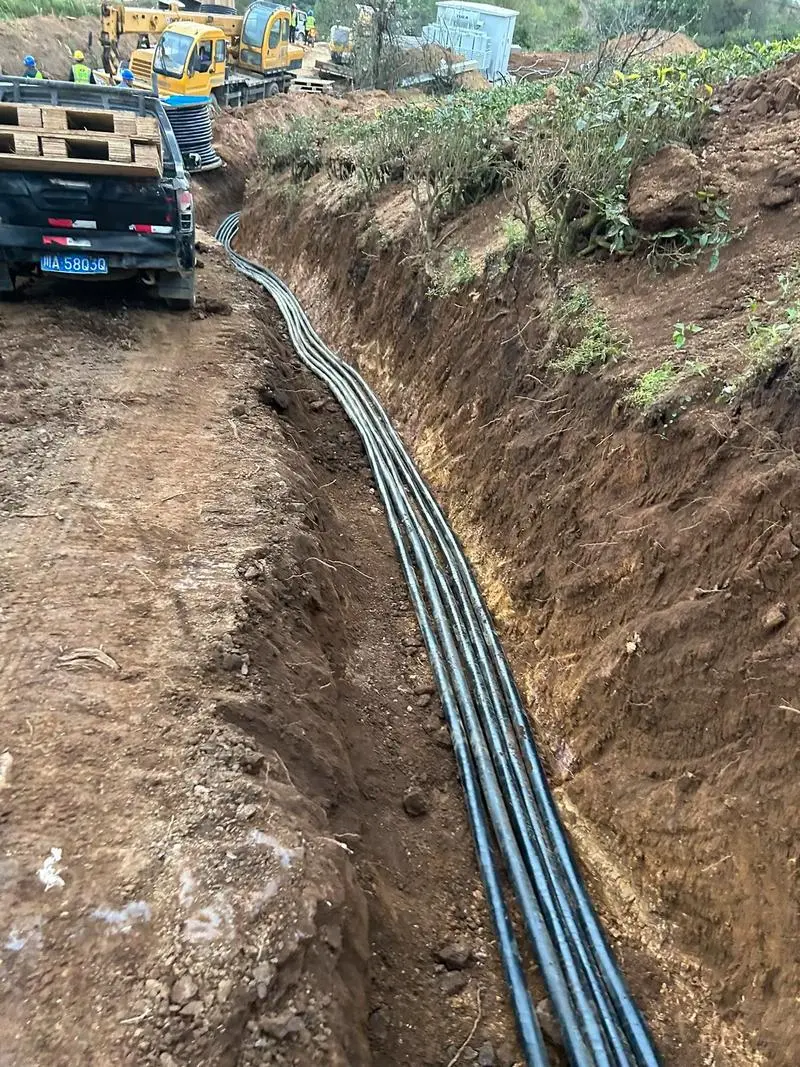

Geeignet für die Überkopfinstallation im Freien, die Kabeltrassenführung, die Installation von Leitungen und die Verlegung in der Erde. Anwendbar für bodenmontierte Photovoltaik-Kraftwerke, verteilte PV-Systeme auf Dächern, Fischerei-Solar-Ergänzungskraftwerke und andere Szenarien. Halten Sie das Kabel von starken Wärmequellen und stark korrosiven Bereichen fern, um die Lebensdauer des Kabels zu verlängern.
Kabelverbindungen müssen zur Wasserdichtigkeit und Isolierung ordnungsgemäß abgedichtet sein. Installieren Sie wasserdichte Anschlusskästen für freiliegende Außenverbindungen, um Stromlecks und Kurzschlüsse durch eindringendes Regenwasser zu vermeiden. Um elektromagnetische Störungen zu vermeiden, verlegen Sie Hochspannungskabel nicht innerhalb desselben Kabelkanals.
A: Das Kabel ist für 1,5-kV-Photovoltaik-Gleichstromanwendungen ausgelegt und verwendet einen hochreinen verzinnten Kupferleiter, der eine gute elektrische Leitfähigkeit und einen kontrollierten Temperaturanstieg während des normalen Volllastbetriebs bietet.
A: Der angegebene Betriebstemperaturbereich beträgt -40℃ bis 90℃. Unter normalen Betriebsbedingungen ist das Produkt für eine Lebensdauer von mehr als 25 Jahren ausgelegt, wobei UV-Alterung und Salzsprühkorrosionsverhalten bei der Produktbewertung berücksichtigt werden.
A: Das Kabel verwendet eine strahlungsvernetzte, halogenfreie flammhemmende Konstruktion mit flammhemmender Leistung der Klasse C. Seine halogenfreie Konstruktion soll schädliche Emissionen bei der Verbrennung reduzieren und die Brandschutzanforderungen anwendbarer Photovoltaikanlagen erfüllen.
A: Der minimale Verlegebiegeradius sollte nicht weniger als das 4-fache des Kabelaußendurchmessers betragen. Die empfohlene Umgebungstemperatur für die Verlegung sollte nicht unter -15 °C liegen. Kraftvolles Ziehen oder Biegen bei niedrigen Temperaturen sollte vermieden werden, um das Risiko einer Mantelbeschädigung zu verringern.
A: Zu den gängigen Installationsmethoden gehören Freiluftverlegung, Kabeltrassen, Leitungen und die Installation in der Erde. Direkte Einwirkung von Hochtemperatur-Wärmequellen und stark korrosiven Umgebungen sollte vermieden werden, es sei denn, die ausgewählte Konstruktion wurde für diese Bedingungen überprüft.
A: Kabelverbindungen erfordern eine entsprechende Abdichtung und Isolierung. Für freiliegende Außenanschlüsse sollten wasserdichte Anschlussdosen oder kompatible Anschlusssysteme verwendet werden, um das Eindringen von Regenwasser zu begrenzen und das Risiko von Leckagen oder Kurzschlüssen zu verringern.
A: Es sollte nicht im gleichen Schutzrohr wie Hochspannungskabel installiert werden. Eine getrennte Verlegung trägt zur Aufrechterhaltung einer angemessenen elektrischen Trennung bei und verringert das Risiko von Störungen oder anderen Installationsproblemen in Photovoltaik-Gleichstromkreisen.
A: Die flexible Leiterkonstruktion erleichtert die Verlegung und Handhabung des Kabels bei der Installation, während die Abisoliereigenschaften die Anschlussarbeiten erleichtern. Durch die Kompatibilität mit gängigen Photovoltaik-Steckverbindern kann zudem die Verkabelung vor Ort vereinfacht werden.
