XLPE-isoliertes Bergbau-Stromkabel

Modell: MYJV, MYJV22.

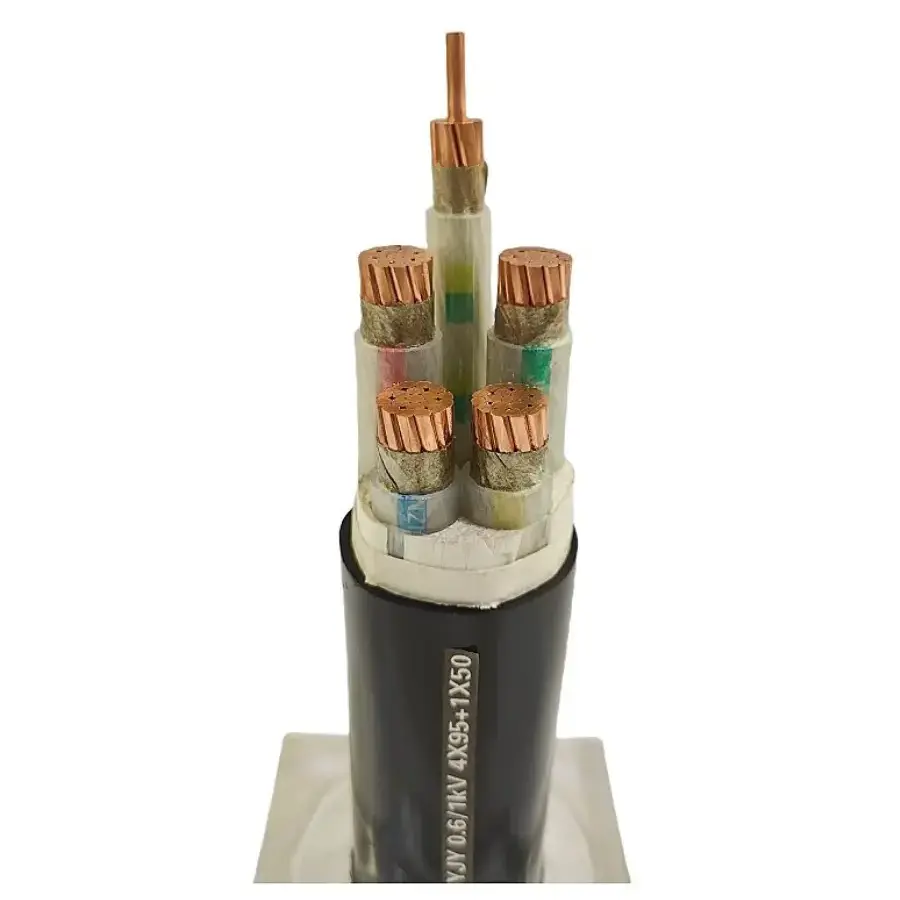

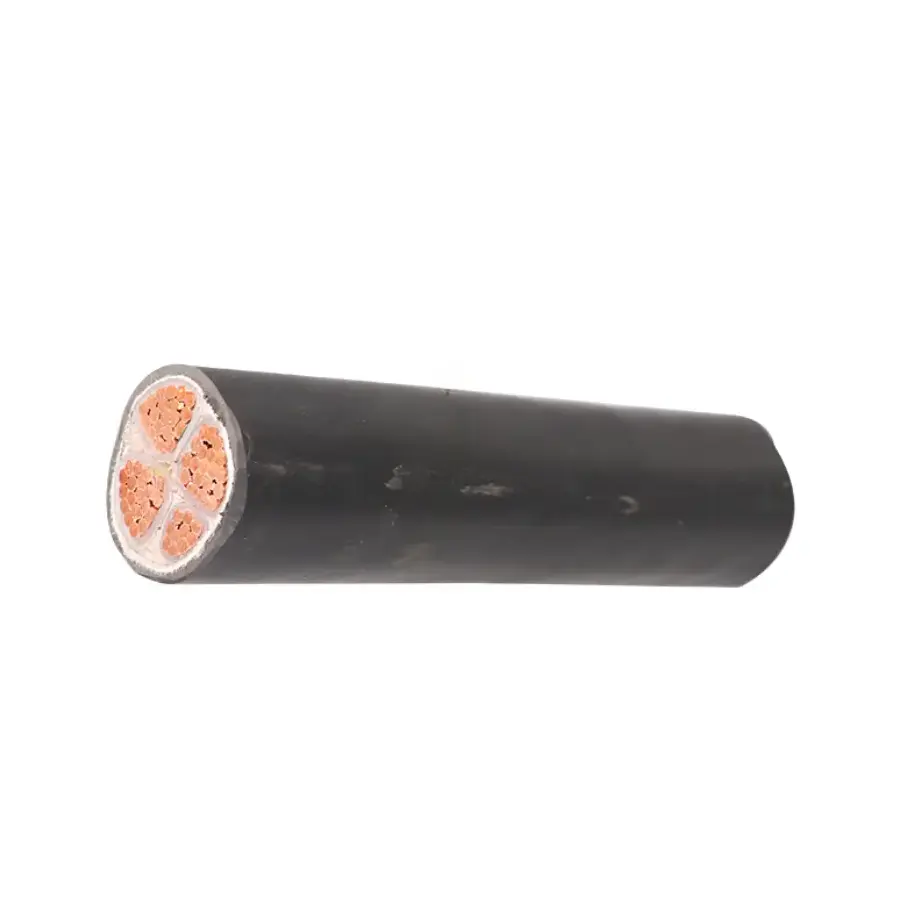

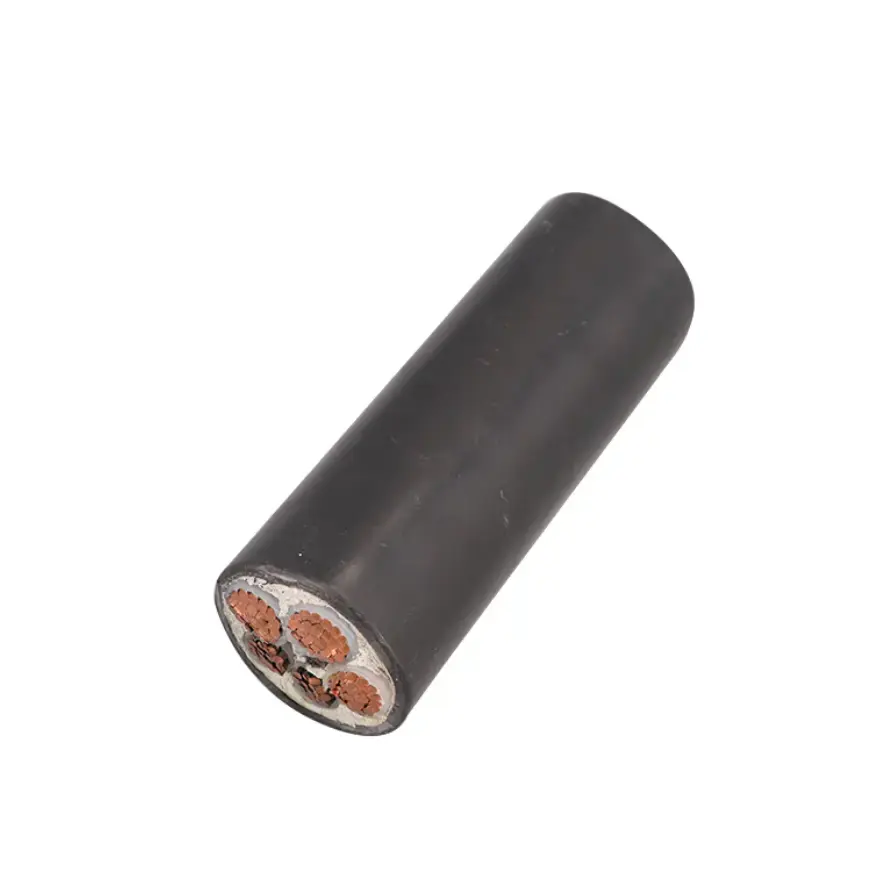

XLPE-isoliertes Bergbaustromkabel entspricht MT/T 818.13-2009, mit hochreinen, sauerstofffreien Kupferleitern, vernetzter XLPE-Isolierung und einem flammhemmenden PVC-Mantel. Die Nennspannung reicht von 0,6/1 kV bis 8,7/10 kV, mit einer langfristigen Betriebstemperatur von 90 °C. Das Kabel ist für die ortsfeste Stromverteilung in Untertage- und Tagebau-Kohlebergwerken bestimmt. Es ist für die statische Installation vorgesehen und sollte nicht an mobilen Geräten verwendet werden, die ständiges Ziehen oder wiederholtes Biegen erfordern.

Tabelle mit Produktspezifikationen und technischen Parametern

Wichtige Konstruktionsmerkmale

1. XLPE-Isolierung für höhere Betriebstemperaturen

Die XLPE-Isolierung hat eine spezifizierte Langzeitbetriebstemperatur von 90℃, mit einer kurzzeitigen Kurzschlusstemperatur von bis zu 250℃. Im Vergleich zur PVC-Isolierung bietet XLPE eine höhere Temperaturbeständigkeit für feste Stromkreise, bei denen Leiterbelastung und Umgebungsbedingungen zusammen berücksichtigt werden müssen.

2. Kupferleiter und elektrische Leistung

Der Leiter besteht aus hochreinem, sauerstofffreiem Kupfer und ist je nach Kabelspezifikation in Massiv- oder Litzenausführung erhältlich. Leiterquerschnitt, Aderanordnung und Nennspannung sollten auf die angeschlossene Last, die Übertragungsentfernung und die Installationsbedingungen abgestimmt sein. Der Gleichstromleiterwiderstand wird anhand der geltenden MT 818- oder GB/T 3956-Anforderungen überprüft.

3. Flammhemmende PVC-Hülle

Der Außenmantel sorgt für den äußeren Schutz des Kabels und verfügt über flammhemmende Eigenschaften für Bergbauanwendungen. Die mitgelieferte Spezifikation gibt auch die Beständigkeit gegen Öl- und Säure-Laugen-Einwirkung an. Bei der Auswahl der geeigneten Mantelkonstruktion sollten die tatsächliche chemische Belastung, die Wasserbedingungen, die Temperatur und die mechanische Beanspruchung berücksichtigt werden.

4. Optionale Stahlbandpanzerung

Für Installationen, bei denen zusätzlicher mechanischer Schutz erforderlich ist, ist eine mit Stahlband gepanzerte Konstruktion erhältlich. MYJV22 unterscheidet sich daher von der ungepanzerten MYJV-Konstruktion durch seine Panzerungsschicht. Die endgültige Konstruktion sollte entsprechend der Verlegemethode, dem mechanischen Risiko und den geltenden Projektspezifikationen ausgewählt werden.

Installations- und Anwendungsbedingungen

Diese Kabelserie ist eher für die feste Stromverteilung als für den kontinuierlichen mobilen Einsatz gedacht. Zu den typischen Anwendungen gehören unterirdische Hauptstraßen, elektromechanische Kammern, feste Pumpensysteme, Lüftungsgeräte, Förderstromkreise und andere stationäre Stromverteilungspunkte im Bergwerk.

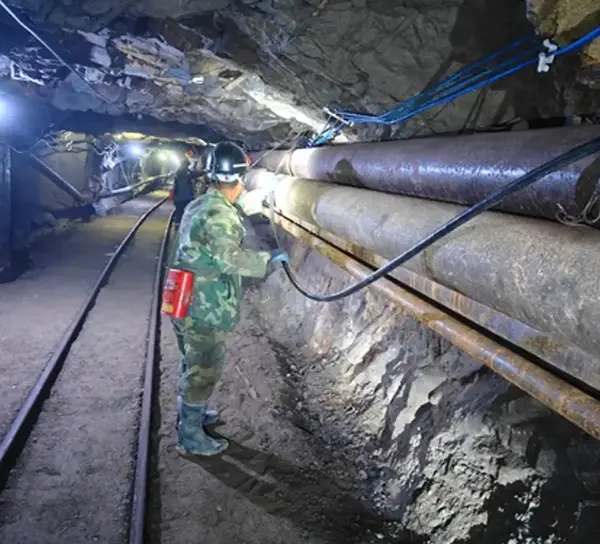

1. Unterirdische feste Stromverteilung

Bei Erdinstallationen sollten die Kabelspezifikationen anhand der Nennspannung, des Laststroms, des Installationswegs, der Umgebungstemperatur, der Feuchtigkeitseinwirkung und des verfügbaren mechanischen Schutzes überprüft werden. Wenn das Kabel durch Bereiche mit einem höheren Risiko von Stößen oder Druck verlegt wird, kann eine gepanzerte Konstruktion in Betracht gezogen werden.

2. Tagebau-Energiesysteme

Bei festen Stromkreisen in Tagebauen kann es zu Außeneinwirkung, Staub, Regen und Temperaturschwankungen kommen. Bei der Kabelauswahl sollten diese Umgebungsbedingungen zusammen mit dem erforderlichen Spannungspegel, der Leitergröße und der Verlegungsanordnung berücksichtigt werden.

3. Kohlewasch- und -unterstützungsanlagen

Feste Stromkreise für Kohlewaschanlagen, Pumpenräume, Lüftungsanlagen und andere unterstützende Einrichtungen können entsprechend der Gerätebelastung und der Verteilungsentfernung spezifiziert werden. Die Kabelkonstruktion sollte für die tatsächliche Umgebung überprüft werden, anstatt eine Spezifikation für alle Minenanlagen anzuwenden.

Technische Auswahl und Inspektion

Vor der Bestellung sollten die erforderliche Nennspannung, der Leiterquerschnitt, die Anzahl der Adern, der Panzerungsaufbau, die Kabellänge und die Installationsmethode bestätigt werden. Bei längeren Stromversorgungswegen sind neben der zu erwartenden Belastung auch Spannungsabfall und Leiterwiderstand zu berücksichtigen.

Bei der Eingangskontrolle können das Produktmodell und die Kabelkonstruktion anhand der Kaufspezifikation überprüft werden. Abhängig von den Projektanforderungen können Dokumentation und Prüfprotokolle Leiterwiderstandsprüfungen, Isolationsprüfungen, Spannungsfestigkeitsergebnisse und Flammschutzprüfprotokolle umfassen. Wenn eine bergbauspezifische Zertifizierung oder zusätzliche Inspektionsdokumente erforderlich sind, sollten diese vor der Produktion und dem Versand bestätigt werden.

FAQ

F1: Welcher Standard gilt für dieses Bergbau-Stromkabel?

A: Das Produkt ist gemäß MT/T 818.13-2009 spezifiziert, wobei sich die Leiteranforderungen gegebenenfalls auf GB/T 3956 beziehen. Der genaue Standard und die Dokumentation, die für ein Projekt erforderlich sind, sollten anhand des ausgewählten Modells und der Nennspannung bestätigt werden.

F2: Welche Spannungen und Leitergrößen sind verfügbar?

A: Der angegebene Nennspannungsbereich beträgt 0,6/1 kV bis 8,7/10 kV, während in der technischen Tabelle Leiterquerschnitte von 2,5 mm² bis 300 mm² aufgeführt sind. Die Kernkonfiguration kann 3-adrig oder 3+1-adrig sein, wobei die genaue Kombination von der gewählten Kabelspezifikation abhängt.

F3: Was ist der Unterschied zwischen MYJV und MYJV22?

A: MYJV bezieht sich auf die XLPE-isolierte, PVC-ummantelte Konstruktion, während MYJV22 eine Stahlbandpanzerung hinzufügt. Die gepanzerte Version kommt in Betracht, wenn die Installation einen zusätzlichen mechanischen Schutz erfordert. Die geeignete Konstruktion hängt von der Kabelführung und den Verlegebedingungen ab.

F4: Kann dieses Kabel an Kohleschermaschinen oder anderen mobilen Bergbaugeräten verwendet werden?

A: Nein. Dieses Kabel ist für die statische Installation und feste Stromverteilung vorgesehen. Geräte, die kontinuierliches Ziehen, wiederholtes Biegen oder andere mobile Einsätze erfordern, erfordern normalerweise ein flexibles Bergbaukabel, das speziell für diese Betriebsbedingungen spezifiziert ist.

F5: Welche Informationen sollten bei der Angebotsanfrage angegeben werden?

A: Zu den erforderlichen Informationen gehören normalerweise Nennspannung, Leiterquerschnitt, Aderkonfiguration, Kabellänge, Anzahl, Installationsmethode und Anwendungsausrüstung. Wenn für das Projekt bestimmte Zertifizierungen, Prüfprotokolle, Verpackungsanforderungen oder technische Dokumente erforderlich sind, sollten diese ebenfalls in der Anfrage angegeben werden.

F6: Was sollte vor dem Versand oder der Abnahme vor Ort überprüft werden?

A: Überprüfen Sie das Kabelmodell, die Nennspannung, die Leitergröße, die Kernkonfiguration, den Armierungstyp und die Kabellänge anhand der Kaufspezifikation. Überprüfen Sie je nach Projekt vor der Abnahme die relevanten elektrischen Prüfergebnisse, Leiterwiderstandsdaten, Spannungsfestigkeitsaufzeichnungen, Flammschutzdokumentation und erforderlichen Zertifikate.

Für feste Bergwerksstromverteilungssysteme sollten XLPE-isolierte Bergwerksstromkabel entsprechend der elektrischen Last, der Nennspannung, der Installationsmethode und den Umgebungsbedingungen ausgewählt werden. Bei Anwendungen mit kontinuierlicher Bewegung sollte die Kabelkonstruktion separat überprüft werden, um sie an die mechanischen Anforderungen der Ausrüstung anzupassen.
