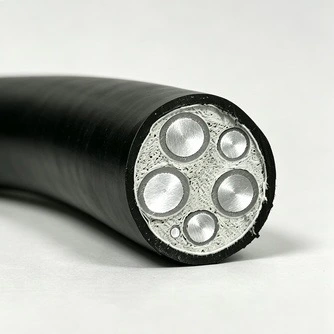

Aluminium-PVC-FR-Niederspannungsstromkabel verwenden hochreine Aluminiumleiter zusammen mit einer flammhemmenden PVC-Isolierung und einem Außenmantel. Es bietet ein hervorragendes Preis-Leistungs-Verhältnis und ist das bevorzugte Kabel für die Beschaffungskostenkontrolle.
Aluminium-PVC-FR-Niederspannungskabel werden streng nach nationalen Normen und IEC-Spezifikationen hergestellt.
Das Werk kann Werksabnahmezertifikate, Typprüfberichte Dritter und Prüfberichte zur elektrischen Leistung bereitstellen. Zur Anpassung an die Zollabfertigung im Ausland und die Projektannahme stehen englischsprachige Versionen zur Verfügung.
Für jede Kabelcharge ist eine lückenlose Rückverfolgbarkeit möglich. Es hilft Käufern im Ausland, lokale Projektaudits reibungslos zu bestehen und das Risiko von Projektabbrüchen aufgrund fehlender Qualifikationen zu vermeiden.
|
Nennquerschnitt (mm²) |
Dämmstärke (mm) |
Manteldicke (mm) |
Ungefährer Kabelaußendurchmesser (mm) |
Gleichstromwiderstand des Leiters (Ω/km)Al |
Prüfspannung (kV/5min) |
Strombelastbarkeit in Luft (A)-Al |
Strombelastbarkeit in direkt vergrabenem Boden (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

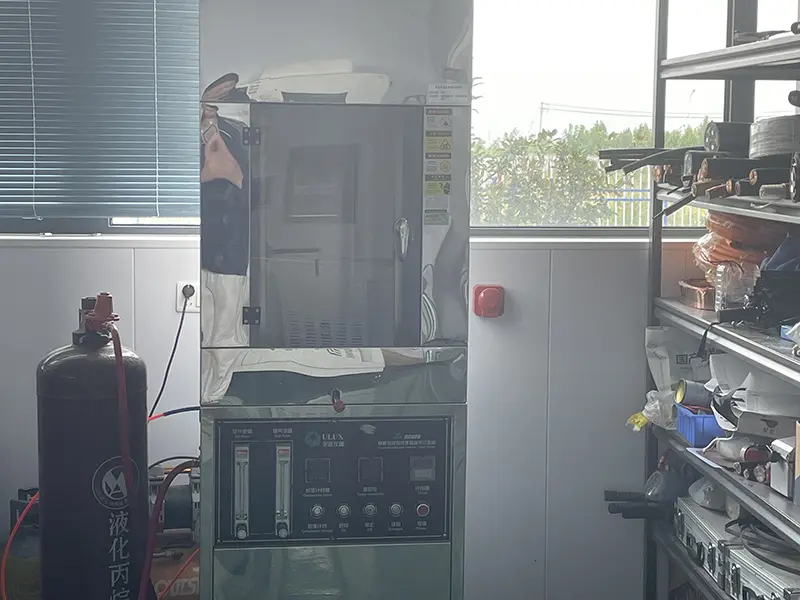

Das Kabel besteht aus flammhemmendem, modifiziertem PVC-Material. Es verfügt über eine selbstverlöschende Eigenschaft, wenn es offenem Feuer ausgesetzt wird, wodurch die Brandausbreitung wirksam eingeschränkt und das Risiko einer Brandausbreitung verringert wird.

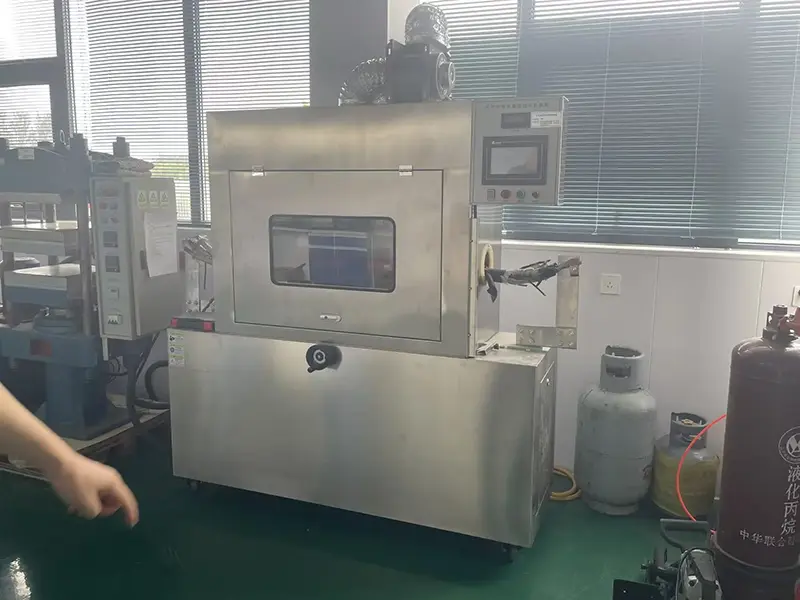

Alle fertigen Kabel werden einem Netzfrequenz-Spannungstest und einem Isolationswiderstandstest unterzogen. Die Isolierschicht sorgt für eine stabile Leistung und widersteht Durchschlägen und elektrischen Leckagen.
Leiter können kurzzeitig hohen Temperaturen unter Kurzschlussbedingungen standhalten, wodurch die Gefahr einer Kabelentzündung wirksam verringert wird.
Der Mantel ist säure-alkalibeständig und feuchtigkeitsbeständig. Es passt sich an Szenarien wie Kabelgräben und Freilandverlegung an, um eine sichere Stromversorgung im Langzeitbetrieb zu gewährleisten.
Die Umgebungstemperatur beim Verlegen sollte nicht unter 0 °C liegen. Halten Sie die Kabel während der Konstruktion bei niedrigen Temperaturen warm, um eine Versprödung und Rissbildung der Ummantelung zu vermeiden.
Der minimale Biegeradius des Kabels darf nicht weniger als das Zehnfache des Kabelaußendurchmessers betragen. Vermeiden Sie beim Zug- und Verlegeaufbau ein Verkratzen des Außenmantels mit scharfen Gegenständen.
Geeignet für Szenarien mit fester Verlegung: Kabeltrassen im Innenbereich, Kabelgräben, Überkopfinstallation im Freien und leichte direkte Erdverlegung. Gilt nicht für längeres Eintauchen unter Wasser.
Aluminiumleiter müssen mit Anschlüssen in Standardkonstruktion gecrimpt werden, um den Verbindungswiderstand zu verringern und das Risiko einer Überhitzung an den Verbindungen zu verringern.
Das Kabel zeichnet sich durch ein geringes Gesamtgewicht aus. Im Vergleich zu Kupferleiterkabeln reduziert es den Transport- und Montageaufwand und spart Logistik- und Arbeitskosten.
Aluminium-PVC-FR-Niederspannungs-Stromkabel verwendet brandneue, flammhemmende PVC-Rohstoffe ohne Beimischung von recyceltem Abfall.
Unter normalen Arbeitsbedingungen und standardisierter Verlegung kann die vorgesehene Lebensdauer des Kabels mehr als 20 Jahre betragen.
Die hochwertige PVC-Isolierung ist alterungsbeständig und UV-beständig und widersteht Rissen und Pulverisierung bei langfristigem Außeneinsatz.
Der Leiter bietet eine hervorragende Beständigkeit gegen elektrochemische Korrosion und ermöglicht so eine langfristig stabile Stromversorgung bei ordnungsgemäßem Betrieb und Wartung, wodurch die Kosten für einen zukünftigen Leitungsaustausch gesenkt werden.
Für herkömmliche Spezifikationen werden große Lagerbestände mit stabiler Bestellvorlaufzeit vorgehalten. Für dringende technische Projekte kann eine vorrangige Produktion vereinbart werden.
Kundenspezifische Kabelmarkierung, kundenspezifische Umverpackung und Zuschnittservice werden unterstützt.
Die erneute Prüfung fertiger Produkte wird vor dem Versand durchgeführt, um die Wahrscheinlichkeit des Austritts fehlerhafter Waren zu minimieren.
Packing lists and full-set English-language test documents can be provided together with orders.
Nach dem Versand ist kontinuierlicher technischer Support verfügbar. Online-Antworten zu Fragen zur Kabelauswahl, Verlegung und Installation tragen zur reibungslosen Umsetzung von Auslandsprojekten bei.
A: Aluminium-PVC-FR-Niederspannungskabel haben ein geringeres Gesamtgewicht als viele vergleichbare Kupferleiterkonstruktionen, was den Transport, die Handhabung und die Kabelinstallation erleichtern kann. Außerdem sind die Materialkosten für Aluminium im Allgemeinen geringer als für Kupfer, was bei langen Kabelstrecken und größeren Projektmengen von Bedeutung sein kann. Bei der endgültigen Wahl des Leiters sollten Stromkapazität, Spannungsabfall, Kabellänge, Installationsmethode und Gesamtprojektkosten berücksichtigt werden.
A: Die Isolierung und der Mantel bestehen aus flammhemmenden PVC-Materialien. Bei Einwirkung einer externen Flamme soll das Material die Flammenausbreitung begrenzen und die Selbstverlöschung unterstützen, nachdem die Flammenquelle entfernt wurde. Fertige Kabel können einer Spannungsfestigkeits- und Isolationswiderstandsprüfung unterzogen werden, um den Zustand des Isolationssystems zu überprüfen. Der Kurzschlussschutz hängt auch von der Leitergröße, dem Stromkreisschutz und den tatsächlichen Installationsbedingungen ab.
A: Die empfohlene Umgebungstemperatur für die Verlegung sollte im Allgemeinen nicht unter 0 °C liegen. Wenn eine Installation bei niedrigeren Temperaturen erforderlich ist, sollten gemäß dem geltenden Verfahren geeignete Wärmedämmungs- oder andere Installationsmaßnahmen ergriffen werden. Der Mindestbiegeradius beträgt mindestens das 10-fache des Kabelaußendurchmessers. Scharfe Gegenstände und übermäßige Zugkräfte sollten bei der Installation vermieden werden. Abhängig von den Bau- und Standortbedingungen kann das Kabel in Kabeltrassen, Kabelgräben, Freileitungen oder bestimmten direkt erdverlegten Anwendungen verlegt werden. Längeres Untertauchen unter Wasser sollte vermieden werden. Für Aluminiumleiterverbindungen sollten kompatible Anschlüsse und geeignete Crimpmethoden verwendet werden, um den Kontaktwiderstand und die Verbindungstemperatur zu kontrollieren.
A: Die mitgelieferte Spezifikation gibt eine geplante Lebensdauer von mehr als 20 Jahren unter standardisierten Verlege- und Betriebsbedingungen an. Flammhemmende PVC-Materialien bieten Beständigkeit gegen normale Alterung und Außeneinwirkung. Die tatsächliche Lebensdauer hängt von Faktoren wie UV-Einstrahlung, Temperaturschwankungen, Feuchtigkeit, mechanischer Beanspruchung und Installationsqualität ab. Bei dauerhaften Außenanwendungen sollten vor der Installation die Mantelkonstruktion und die Umgebungsbedingungen überprüft werden.
A: Die anwendbare Spezifikation kann gemäß den für das Projekt festgelegten relevanten nationalen und IEC-Anforderungen hergestellt werden. Gemäß der bestellten Spezifikation können Werksinspektionsprotokolle und elektrische Prüfberichte bereitgestellt werden. Bei Bedarf können auch englischsprachige technische Dokumente für die Prüfung von Projekten im Ausland erstellt werden. Wenn für ein Projekt bestimmte Zertifikate, Berichte Dritter oder andere Konformitätsdokumente erforderlich sind, sollten diese Anforderungen vor der Produktion bestätigt werden.
A: Kabelmarkierung, Außenverpackung und Zuschnittanforderungen können gemäß der Bestellspezifikation vereinbart werden. Mustermengen können getrennt von regulären Produktionsaufträgen besprochen werden, während größere Mengen je nach erforderlicher Spezifikation und Produktionskapazität geplant werden können. Bei dringendem Bedarf sollten Kabelmodell, Menge und gewünschter Liefertermin vorab bestätigt werden, damit der Produktionsplan überprüft werden kann.
A: Qiancheng Cable kann technische Informationen zu Kabelspezifikationen, Installationsmethoden, Verlegebedingungen und Anschlussverbindungen bereitstellen. Bei Bestellungen aus dem Ausland können die Produktdokumentation, Verpackungsanforderungen und Spezifikationsdetails vor dem Versand überprüft werden. Bei Fragen zur Installation kann auch technische Beratung basierend auf dem tatsächlichen Kabelmodell und den Anwendungsbedingungen bereitgestellt werden.
A: Der PVC-Außenmantel bietet Beständigkeit gegen Feuchtigkeit und Einwirkung von schwachen Säuren oder schwachen Laugen. Die tatsächliche Eignung hängt von der Konzentration des korrosiven Mediums, der Einwirkzeit, der Temperatur und der Installationsumgebung ab. Bei Kabelgräben oder Außenstandorten mit anhaltender Feuchtigkeit sollten auch Entwässerung und mechanischer Schutz in Betracht gezogen werden. Wenn der Boden starke Säure-Laugen-Korrosion aufweist, kann zum weiteren Schutz eine zusätzliche Schutzhülle oder ein Schutzrohr verwendet werden.
