Feuerbeständiges Niederspannungs-Stromkabel aus Aluminium-PVC-FR

Das feuerbeständige Niederspannungs-Stromkabel aus Aluminium-PVC-FR von Qiancheng ist für die Niederspannungs-Stromverteilung konzipiert, bei der flammhemmende und feuerbeständige Leistung erforderlich ist. Die Aluminiumleiterkonstruktion kann für Gebäudetechnik, Notstromkreise, Industrieanlagen und andere Projekte spezifiziert werden, bei denen Leitergewicht, Installationsbedingungen und Brandschutzanforderungen gemeinsam berücksichtigt werden müssen.

Tabelle mit Produktspezifikationen und technischen Parametern

Bau- und Brandschutzeigenschaften

Aluminiumleiter

Das Kabel verwendet einen Aluminiumleiter zur Niederspannungs-Stromübertragung. Die Aluminiumkonstruktion kann das Leitergewicht im Vergleich zu Kupfer bei gleicher Querschnittsfläche reduzieren. Bei der Leiterauswahl sollten jedoch auch Widerstand, zulässiger Strom, Spannungsabfall, Verbindungsmethode und Installationsbedingungen berücksichtigt werden. Die Werte in der technischen Tabelle bilden den Ausgangspunkt für die Kabelauswahl auf Projektebene.

Feuerbeständige Schicht

Die feuerbeständige Konstruktion soll dazu beitragen, die Stromkontinuität unter bestimmten Brandtestbedingungen aufrechtzuerhalten. Das erforderliche Feuerwiderstandsniveau sollte anhand der geltenden Produktnorm und Projektspezifikation bestätigt werden. Feuerwiderstand und Flammwidrigkeit sind unterschiedliche Leistungsmerkmale und sollten anhand der entsprechenden Prüfanforderungen bewertet werden.

Flammhemmende Isolierung und Mantel

Für die Isolierung und den Außenmantel wird in der genannten Konstruktion flammhemmendes PVC verwendet. Seine Aufgabe besteht darin, die Flammenausbreitung unter den angegebenen Testbedingungen zu begrenzen. Das tatsächliche Leistungsniveau sollte durch den entsprechenden Produkttestbericht überprüft werden und nicht allein aus dem Materialnamen abgeleitet werden.

Abmessungen der Isolierung und des Mantels

Die Isolations- und Manteldicke nimmt gemäß der Produktspezifikation mit der Leiterquerschnittsfläche zu. Diese Abmessungen wirken sich auf den Gesamtkabeldurchmesser, den Installationsraum und die Anforderungen an den mechanischen Schutz aus. Daher sollte die endgültige Kabelgröße anhand der verfügbaren Rinnen-, Leitungs- oder Grabenanordnung überprüft werden.

Produktions- und Qualitätskontrolle

Qiancheng fertigt das Kabel durch Leiterverarbeitung, Aufbringen einer feuerfesten Schicht, Isolierungsextrusion und Mantelextrusion. Die Produktionsinspektion kann Leiterwiderstand, Maßprüfungen, Isolationsleistung und relevante Brandschutzprüfungen gemäß der vereinbarten Spezifikation umfassen.

Materialinspektion

Eingehende Leiter- und Isolationsmaterialien werden vor der Verarbeitung anhand der geltenden Produktionsanforderungen geprüft. Der Widerstand des Aluminiumleiters und die Maßhaltigkeit sind wichtige Qualitätskontrollpunkte, da sie sich direkt auf die elektrische Leistung und die Konformität des fertigen Kabels auswirken.

Prozesskontrolle

Die Leiterverarbeitung, das Aufbringen der Brandschutzschicht und die Extrusionsparameter werden während der Produktion kontrolliert. Isolierung und Manteldicke werden anhand der Produktspezifikation überprüft, um Maßabweichungen zwischen Produktionschargen zu reduzieren.

Chargenrückverfolgbarkeit

Produktions- und Inspektionsaufzeichnungen können mit der entsprechenden Kabelcharge und der Trommelidentifikation verknüpft werden. Bei technischen Aufträgen können die erforderlichen Inspektionsdokumente, Testaufzeichnungen und Rolleninformationen vor der Produktion vereinbart werden, um die Projektablage und -abnahme zu unterstützen.

Inspektion durch Dritte

Wenn die Kaufspezifikation dies erfordert, können Werksinspektionen, Probenahmen oder beglaubigte Tests durch Dritte arrangiert werden. Der Prüfumfang sollte vorab bestätigt werden, damit entsprechende Muster, Prüfmittel und Produktionsaufzeichnungen vorliegen.

Feuerbeständigkeit und flammhemmende Leistung

Feuerbeständigkeit

Die feuerbeständige Konstruktion ist für Stromkreise vorgesehen, bei denen die Aufrechterhaltung der elektrischen Funktion während einer definierten Brandeinwirkung Teil der Projektanforderungen ist. Die erforderliche Testdauer, Flammentemperatur, mechanische Bedingungen und Kriterien für die Schaltkreisintegrität sollten anhand der geltenden Norm und Projektspezifikation bestätigt werden.

Flammhemmung

Bei der Flammschutzleistung geht es um die Begrenzung der Flammenausbreitung entlang des Kabels unter definierten Testbedingungen. IEC 60332 deckt Tests an Elektro- und Glasfaserkabeln unter Brandbedingungen ab, einschließlich vertikaler Flammenausbreitungsmethoden für einzelne Kabel und Gruppenkabelanordnungen.

Brandschutzdokumentation

Bei Projekten mit brandschutztechnischen Abnahmeanforderungen sollte der entsprechende Prüfbericht die geprüfte Kabelkonstruktion, die Leitergröße, die Prüfmethode und das Ergebnis angeben. Dies ist für die technische Überprüfung nützlicher, als sich nur auf allgemeine Beschreibungen wie feuerbeständig oder flammhemmend zu verlassen.

Überprüfung der Feuerwiderstandsprüfung

Für Niederspannungskabel, die zur Aufrechterhaltung der Schaltkreisintegrität im Brandfall erforderlich sind, stellt IEC 60331 Prüfmethoden unter definierten Brandbedingungen bereit. Je nach Kabeldurchmesser und Prüfanordnung gelten unterschiedliche Teile der Norm, daher sollte die genaue Prüfmethode auf die Kabelkonstruktion und die Projektanforderung abgestimmt werden.

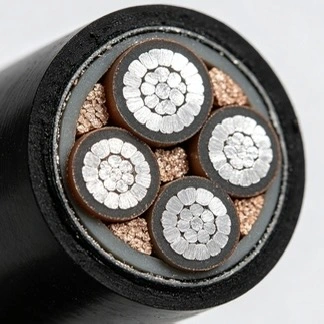

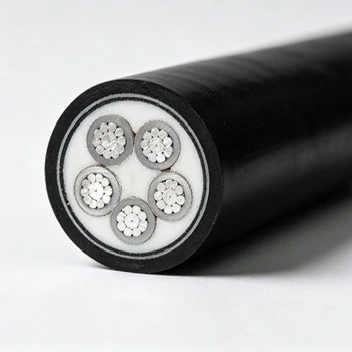

Kabelbau

Die Kabelkonstruktion kombiniert den Aluminiumleiter, die feuerbeständige Schicht, die Isolierung und den Außenmantel. Jede Schicht erfüllt eine andere Funktion, daher sollte bei der Auswahl die gesamte Konstruktion berücksichtigt werden und nicht nur das Leitermaterial.

Aluminiumleiter

Der Leiter stellt den elektrischen Pfad für den Niederspannungskreis bereit. Die Querschnittsfläche sollte entsprechend dem Auslegungsstrom, dem zulässigen Spannungsabfall, den Installationsbedingungen und den geltenden elektrischen Anforderungen ausgewählt werden.

Feuerbeständige Schicht

Die feuerbeständige Schicht sorgt für einen thermischen Schutz rund um den Leiter während der angegebenen Brandeinwirkung. Seine Leistung wird anhand des entsprechenden Feuerwiderstandstests und nicht anhand normaler Betriebstemperaturdaten beurteilt.

PVC-Isolierschicht

Die Isolierung trennt den unter Spannung stehenden Leiter von anderen leitenden oder externen Komponenten. Eine gleichmäßige Isolationsdicke ist wichtig für die elektrische Integrität und die Maßhaltigkeit während der Produktion.

Flammhemmender PVC-Außenmantel

Der Außenmantel bietet Schutz vor der äußeren Installationsumgebung und trägt zur Flammschutzwirkung des Kabels bei. Wenn eine Installation im Freien erforderlich ist, sollten das Mantelmaterial und die Umgebungsbeständigkeit anhand der tatsächlichen Expositionsbedingungen bestätigt werden.

Anwendung und Installation

Öffentliche und gewerbliche Gebäude

Das feuerfeste Niederspannungs-Stromkabel aus Aluminium-PVC-FR kann für ausgewählte Niederspannungsstromkreise in Krankenhäusern, Schulen, Einkaufszentren, Bürogebäuden und anderen öffentlichen Einrichtungen spezifiziert werden, in denen Brandschutzanforderungen gelten. Typische Stromkreise können Notstrom, Brandschutzgeräte und andere vorgesehene Niederspannungslasten umfassen.

Industrieanlagen

Industrieanlagen und Produktionsanlagen können für ausgewählte Notstromkreise oder wichtige Stromkreise feuerbeständige Niederspannungskabel verwenden. Die Kabelgröße sollte anhand der Gerätelast, des Anlaufstroms, der Installationsanordnung und der erforderlichen Spannungsabfallgrenzen bestimmt werden.

Kommunale und Versorgungsprojekte

Das Kabel kann für Niederspannungsverteilungs- und Renovierungsprojekte in Betracht gezogen werden, bei denen Aluminiumleiter für das elektrische Design und die angegebenen Brandschutzanforderungen geeignet sind. Die Installation kann je nach Projekt Kabelrinnen, Gräben oder andere geschützte Verlegungssysteme umfassen.

Unterirdische Infrastruktur

Unterirdische Kabeltrassen erfordern die Berücksichtigung von Feuchtigkeit, mechanischer Beschädigung, Korrosion, Entwässerung und Zugänglichkeit für Wartungszwecke. Eine direkte Erdverlegung sollte nur dann erfolgen, wenn die Kabelkonstruktion und die Projektspezifikation dies zulassen, wobei zusätzlicher Schutz angebracht werden sollte, wenn die Standortbedingungen dies erfordern.

Kabelrinne und vertikale Installation

Vor der Kassetten- oder vertikalen Installation sollten Ingenieure das Kabelgewicht, die Biegeanforderungen, den Stützabstand, die Wärmeableitung und die Anzahl der zusammen installierten Stromkreise überprüfen. Aluminiumleiter können nützlich sein, wenn das Kabelgewicht ein wichtiger Installationsaspekt ist, die elektrische Dimensionierung jedoch der wichtigste Auswahlfaktor bleibt.

Auswahl- und Projektanforderungen

Leiterquerschnitt

Die Querschnittsfläche sollte entsprechend dem Auslegungsstrom ausgewählt und auf zulässigen Spannungsabfall, Installationsbedingungen, Umgebungstemperatur und Kabelgruppierung überprüft werden. Die Strombelastbarkeitswerte in der Tabelle sollten zusammen mit den tatsächlichen Projektinstallationsbedingungen interpretiert werden und nicht als universelle Feldwerte verwendet werden.

Brandschutzstufe

Feuerwiderstand und Flammschutz sind in den Kaufunterlagen gesondert anzugeben. Wenn ein Projekt den kontinuierlichen Betrieb des Stromkreises während eines Brandes erfordert, sollten die erforderliche Methode und Dauer der Brandintegritätsprüfung klar angegeben werden. Wenn das Projekt nur eine Begrenzung der Flammenausbreitung erfordert, sollte der anwendbare Flammschutztest ermittelt werden.

Installationsumgebung

Bei Installationen im Innen- und Außenbereich sowie bei Erd- und Kabeltrasseninstallationen können unterschiedliche Anforderungen an den Außenmantel und das tragende Installationssystem gestellt werden. Bei Projekten mit Feuchtigkeit, chemischer Belastung, starker Sonneneinstrahlung oder hohem mechanischem Risiko sollten die Installationsbedingungen überprüft werden, bevor die Kabelkonstruktion fertiggestellt wird.

Inspektion und Abnahme

Bei Export- und Infrastrukturaufträgen können in der Einkaufsspezifikation Leiterwiderstand, Isolationsabmessungen, Prüfspannung, Brandschutzprüfung, Inspektionsumfang und Dokumentationsanforderungen festgelegt werden. Die Vereinbarung dieser Punkte vor der Produktion trägt dazu bei, Unterschiede zwischen den Beschaffungsdokumenten und den endgültigen Abnahmekriterien zu vermeiden.

Technischer Support und Bestellinformationen

Für ein Angebot oder eine technische Bewertung können Kunden die Nennspannung, den Leiterquerschnitt, die erforderliche Kabellänge, die Installationsmethode, die Projektanwendung und die geltende Norm angeben. Qiancheng kann diese Details überprüfen und die geeignete feuerbeständige Niederspannungs-Stromkabelkonstruktion aus Aluminium-PVC-FR zusammen mit den erforderlichen technischen Dokumenten bestätigen.

Bei Projekten mit feuerbeständigen Schaltkreisen ist es außerdem sinnvoll, vor der Produktion die erforderliche Feuerintegritätsprüfmethode, den Flammschutzprüfgrad, die Anforderungen an den Leiterwiderstand und das Prüfverfahren anzugeben. Diese Informationen ermöglichen es den Fertigungs- und Qualitätskontrollteams, anhand einer definierten technischen Spezifikation zu arbeiten.

Qualifizierung und Projektdokumentation

Zertifizierungen von Managementsystemen

Sofern für das Projekt zutreffend, kann Qiancheng Dokumentation zu Qualitäts-, Umwelt- und Arbeitsschutzmanagementsystemen bereitstellen, einschließlich ISO9001-, ISO14001- und ISO45001-Zertifikaten.

Produktions- und Produktqualifikationen

Je nach Produkt, Zielmarkt und Projektanforderungen können Produktionslizenzen und produktspezifische Qualifizierungsdokumente bereitgestellt werden. Kunden sollten vor der Bestellung die genauen Zertifikate bestätigen, die für die lokale Regulierung oder Projektabnahme erforderlich sind.

Prüfberichte zum Brandverhalten

Feuerwiderstands- und Flammschutzprüfberichte können entsprechend der geprüften Konstruktion und der anwendbaren Prüfmethode bereitgestellt werden. Zur technischen Überprüfung sollte der Bericht mit der bestellten Kabelkonstruktion, der Leitergröße und dem erforderlichen Leistungsniveau verglichen werden.

Dokumentation exportieren

Bei Bestellungen im Ausland können technische Dokumente englischsprachige Spezifikationen, Inspektionsprotokolle, Werksabnahmedokumente, Verpackungsinformationen und Aufzeichnungen zur Chargenrückverfolgbarkeit umfassen, sofern sie im Kaufvertrag enthalten sind.

FAQ

F1: Was ist der Unterschied zwischen einem feuerfesten Kabel und einem flammhemmenden Kabel?

A: Sie befassen sich mit unterschiedlichen Brandverhaltensmerkmalen. Ein flammhemmendes Kabel soll die Flammenausbreitung unter definierten Testbedingungen begrenzen, während ein feuerbeständiges Kabel dafür ausgelegt ist, die Schaltkreisintegrität für einen bestimmten Zeitraum unter den geltenden Brandtestbedingungen aufrechtzuerhalten. Die geforderte Leistung sollte in der Projektspezifikation angegeben werden.

F2: Warum einen Aluminiumleiter für ein feuerbeständiges Niederspannungskabel verwenden?

A: Aluminium kann das Leitergewicht im Vergleich zu Kupfer bei gleicher Nennquerschnittsfläche reduzieren. Es kann daher für Projekte in Betracht gezogen werden, bei denen Kabelgewicht, Installationshandhabung und Materialkosten wichtige Faktoren sind. Die Leitergröße muss weiterhin entsprechend der Stromkapazität, dem Spannungsabfall und den geltenden elektrischen Anforderungen ausgewählt werden.

F3: Wie sollte die Leitergröße ausgewählt werden?

A: Bei der Auswahl sollten Auslegungsstrom, Installationsmethode, Umgebungstemperatur, Kabelgruppierung, Stromkreislänge, Spannungsabfall und Kurzschlussbedingungen berücksichtigt werden. Die Strombelastbarkeitswerte in der Tabelle stellen Referenzdaten dar, die endgültige Auswahl sollte jedoch anhand der tatsächlichen Installationsanordnung überprüft werden.

F4: Kann dieses Kabel für Feuerlöschpumpen und Notstromkreise verwendet werden?

A: Es kann für Niederspannungsstromkreise in Betracht gezogen werden, bei denen das Projekt eine entsprechende feuerbeständige Konstruktion erfordert. Für Feuerlöschpumpen, Notbeleuchtung oder andere lebensrettende Geräte sollten vor der Kabelauswahl die erforderliche Dauer der Stromkreisintegrität und die geltenden lokalen oder Projektstandards bestätigt werden.

F5: Kann das Kabel im Freien installiert werden?

A: Der Einsatz im Freien hängt von der Mantelkonstruktion, der Umgebungseinwirkung und der Installationsmethode ab. Wenn das Kabel längerer Sonneneinstrahlung, Feuchtigkeit, Chemikalien oder mechanischer Beschädigung ausgesetzt ist, sollte im Projekt das erforderliche Umweltschutz- und Installationssystem festgelegt werden.

F6: Kann das Kabel direkt vergraben werden?

A: Eine direkte Erdverlegung sollte nur dann erfolgen, wenn die Kabelspezifikation und das Projektdesign dies zulassen. Vor der Wahl einer direkten Erdverlegung sollten Bodenfeuchtigkeit, Korrosion, mechanischer Schutz, Entwässerung und erwartete Betriebsbedingungen bewertet werden. In anspruchsvollen Umgebungen können Leitungen oder andere Schutzmaßnahmen erforderlich sein.

F7: Kann für ein Exportprojekt eine Inspektion durch Dritte arrangiert werden?

A: Ja. Werksinspektionen, Probenahmen und beglaubigte Tests können gemäß dem vereinbarten Inspektionsplan vereinbart werden. Die erforderlichen Prüfgegenstände, Probenahmemethode, Dokumentation und Abnahmekriterien sollten vor der Produktion bestätigt werden.

F8: Welche Informationen sind für ein Angebot erforderlich?

A: Nützliche Informationen umfassen Leitergröße, Kabellänge, Spannungspegel, Installationsmethode, Anwendung, Zielland, geltende Norm und erforderliche Brandschutzstufe. Wenn die Kabelspezifikation noch nicht abgeschlossen ist, können die Belastungs- und Installationsbedingungen des Projekts für eine erste technische Überprüfung bereitgestellt werden.
