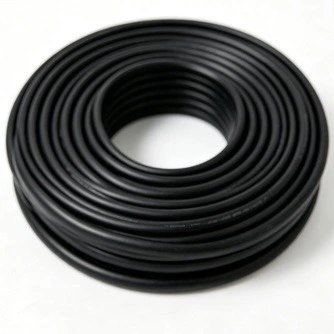

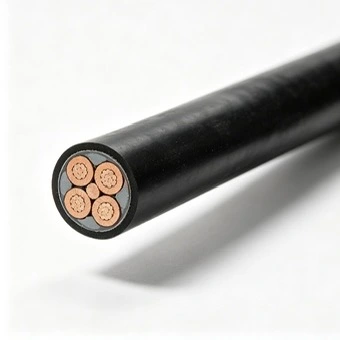

Feuerbeständiges Niederspannungs-Stromkabel aus Kupfer-PVC ist eine Niederspannungskabelkonstruktion mit Kupferleitern, PVC-Isolierung und -Mantel sowie einer feuerbeständigen Glimmerschicht. Es ist für Stromkreise gedacht, in denen eine Stromkontinuität während eines bestimmten Brandzustands erforderlich ist, einschließlich Notstrom-, Brandschutz- und anderen sicherheitsrelevanten elektrischen Systemen. Qiancheng fertigt das Kabel mit kontrollierten Prüfprozessen für Leiter, Isolierung, Feuerbeständigkeit und Endprodukt.
|
Nennquerschnitt (mm²) |
Mindestanzahl an Leiterdrähten |
Außendurchmesser des Leiters (mm) |
Nenndicke der PVC-Isolierung/mm |
Ungefährer Außendurchmesser der Isolierung/mm |
Maximaler Leiterwiderstand bei 20 ℃ (Ω/km) Kupfer |
|
1.5 |
1 |
1,36 ± 0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56 ± 0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75 ± 0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01 ± 0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22 ± 0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52 ± 0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72 ± 0,03 |
1.0 |
4.9 |
3.08 |
|
6(B) |
7 |
3,09 ± 0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9 ± 0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0 ± 0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2 ± 0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8 ± 0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6 ± 0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2 ± 0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6 ± 0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2 ± 0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5 ± 0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5 ± 0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.6 |
28.7 |
0.0470 |
Hochreine Elektrolytkupferstäbe werden mit Mehrziehwerkzeugen auf den erforderlichen Leiterdurchmesser gezogen. Durchlaufglühen dient dem Abbau innerer Spannungen und der Aufrechterhaltung der erforderlichen mechanischen Eigenschaften. Der Leiterwiderstand wird während der Produktion anhand der vorgegebenen elektrischen Anforderungen überprüft.

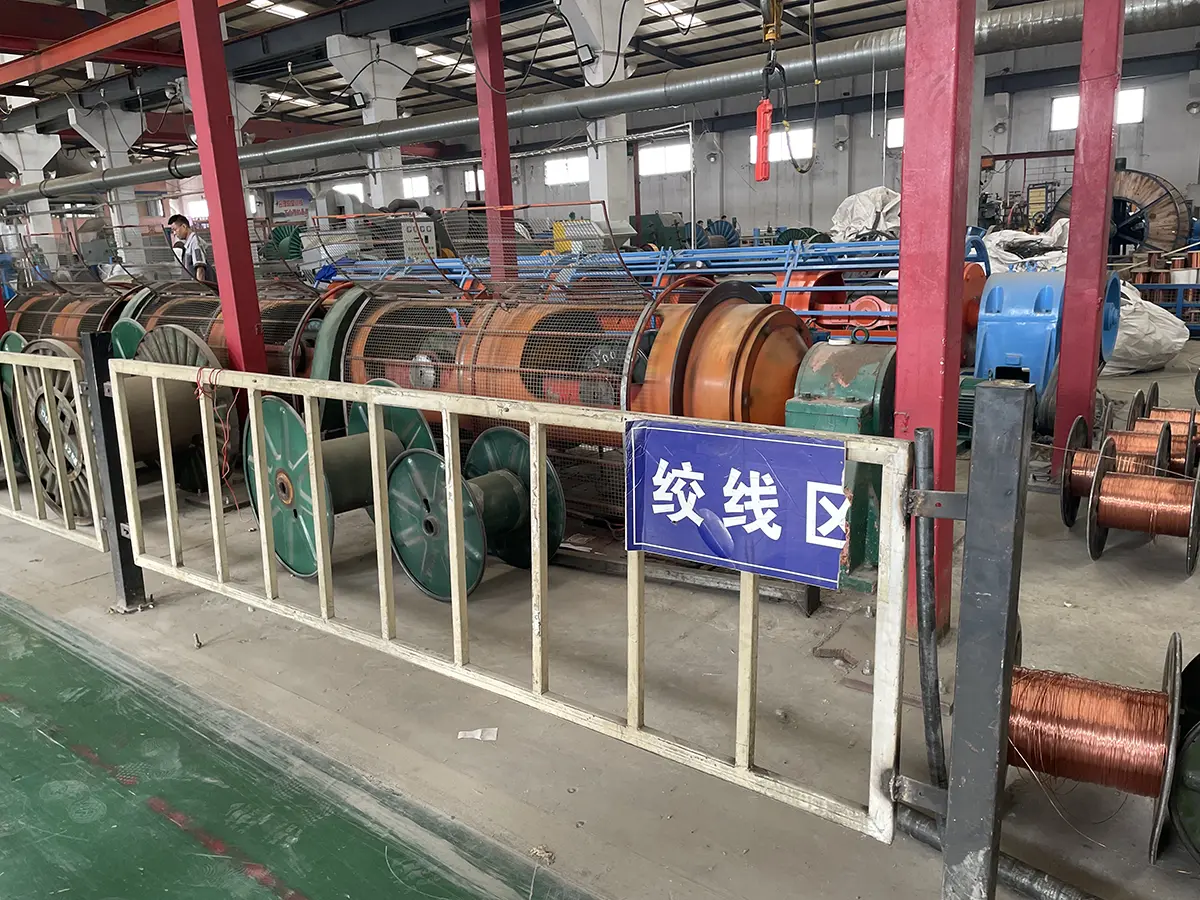

Bei Litzenkonstruktionen werden einzelne Kupferdrähte entsprechend der vorgegebenen Leiterstruktur angeordnet und verseilt. Der Prozess steuert Schlaglänge und Leitergeometrie und behält gleichzeitig die für die Kabelinstallation erforderliche Flexibilität bei.
Die feuerbeständige Schicht wird durch Umwickeln des Leiters oder der Kabelseele mit Glimmerband entsprechend der vorgegebenen Konstruktion gebildet. Überlappung und Abdeckung werden während der Produktion kontrolliert, sodass die feuerbeständige Schicht rund um den geschützten Bereich durchgehend bleibt.
Um den Leiter herum ist eine flammhemmende PVC-Isolierung extrudiert. Die Abmessungen und die Konzentrizität der Isolierung werden während der Produktion überwacht, um die angegebene Dicke beizubehalten und örtliche elektrische Belastungen durch übermäßige Exzentrizität zu reduzieren.
Ein Online-Spark-Tester prüft die Isolationsintegrität während der Extrusion. Wenn ein Isolationsdefekt erkannt wird, kann die betroffene Stelle identifiziert werden, um vor der nächsten Produktionsstufe eine Inspektion und Korrekturmaßnahmen durchzuführen.
Bei mehradrigen Aufbauten werden die isolierten Adern mit den vorgegebenen Füllmaterialien verkabelt. Der Prozess behält die beabsichtigte Kabelgeometrie bei und bietet eine konsistente Grundlage für den Außenmantel.
Als Außenmantel wird entsprechend der gewählten Kabelkonstruktion flammhemmendes PVC extrudiert. Die Produktidentifikation kann auf der Hülle angebracht werden, einschließlich relevanter Modell- und Spezifikationsinformationen, die für die Installation und Inspektion erforderlich sind.
Fertige Kabel werden gemäß der geltenden technischen Spezifikation geprüft. Die Inspektion kann bei Bedarf Feuerwiderstandsprüfungen, Netzfrequenz-Stehspannungsprüfungen, Isolationswiderstandsmessungen, Leiterwiderstände und Biegeprüfungen bei niedrigen Temperaturen umfassen.

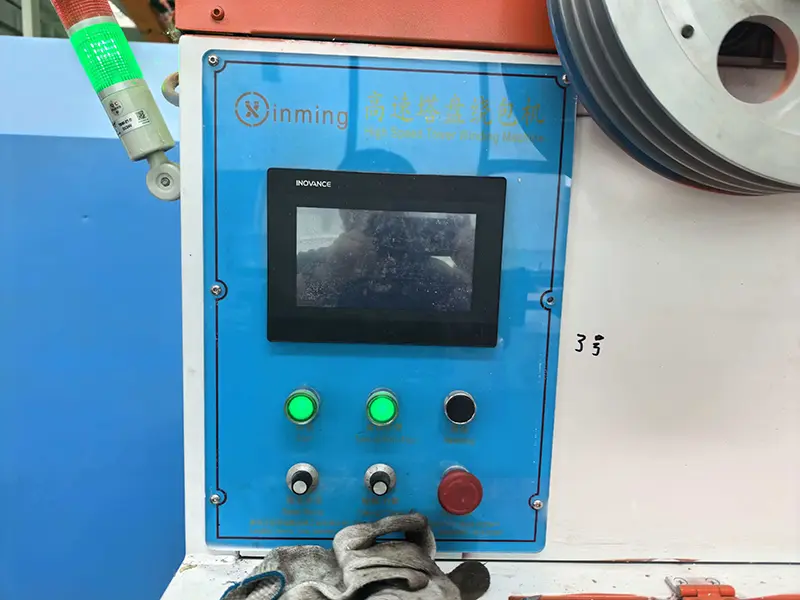

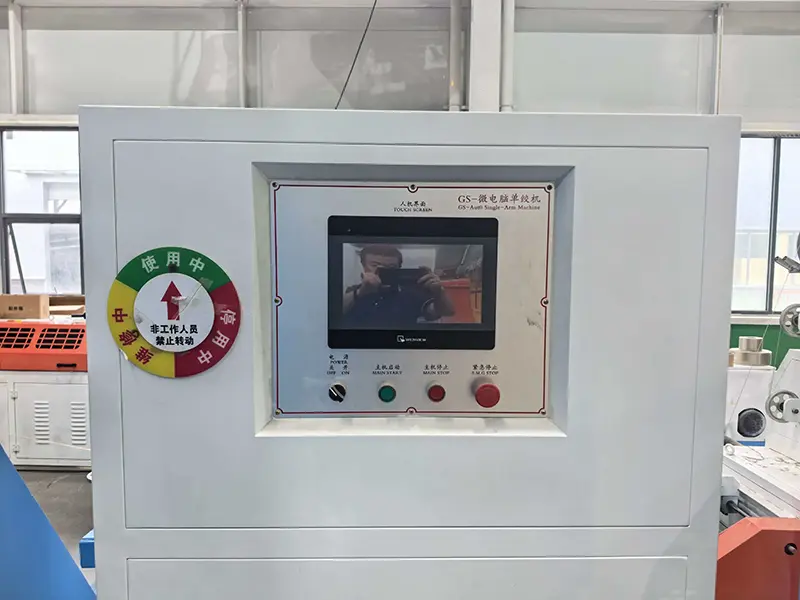

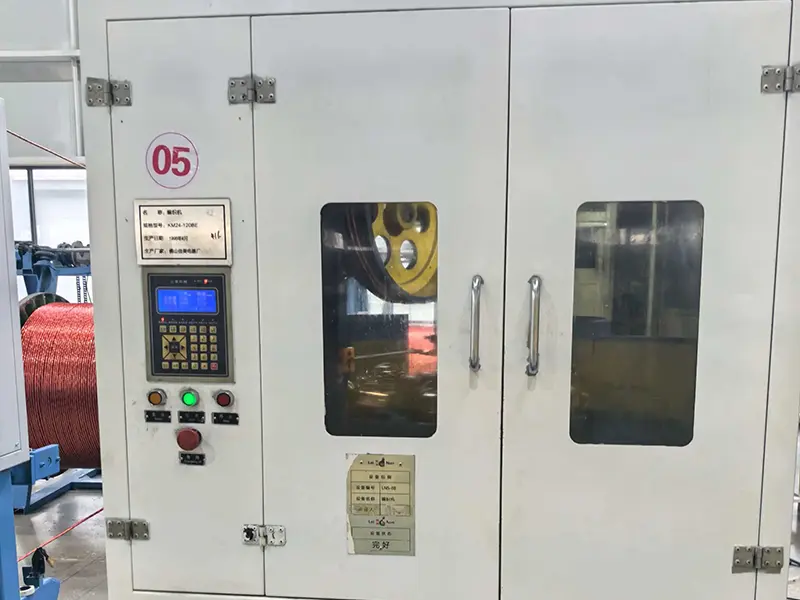

Die Kabelproduktionsausrüstung von Qiancheng umfasst Einzelverseilmaschinen, Sechsscheiben-Kreuzverseilmaschinen, mikrocomputergesteuerte Verseilmaschinen, Hochgeschwindigkeitswickelmaschinen, PVC-Isolierungs- und Mantelextrusionslinien, Verkabelungsausrüstung, integrierte Markierungs- und Extrusionsausrüstung sowie automatische Wickel- und Aufwickelsysteme.
Eingehende Materialien wie sauerstofffreie Kupferstäbe, feuerbeständiges Glimmerband und flammhemmende PVC-Verbindungen können vor Produktionsbeginn geprüft werden. Materialinspektionsaufzeichnungen dienen als Referenz für die spätere Chargenrückverfolgbarkeit und Prozesskontrolle.
Zu den wichtigsten Prozessparametern gehören Glimmerbandüberlappung, Isolationsdicke, Leiterabmessungen und Extrusionsbedingungen. Während der Produktion wird eine Kontrollkontrolle durchgeführt, um Maß- oder Prozessabweichungen zu erkennen, bevor das Kabel das fertige Produktstadium erreicht.

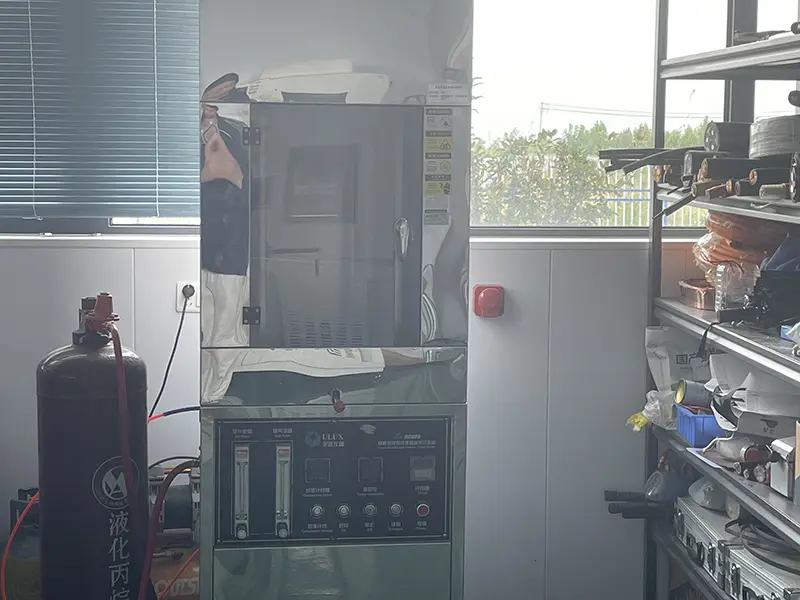

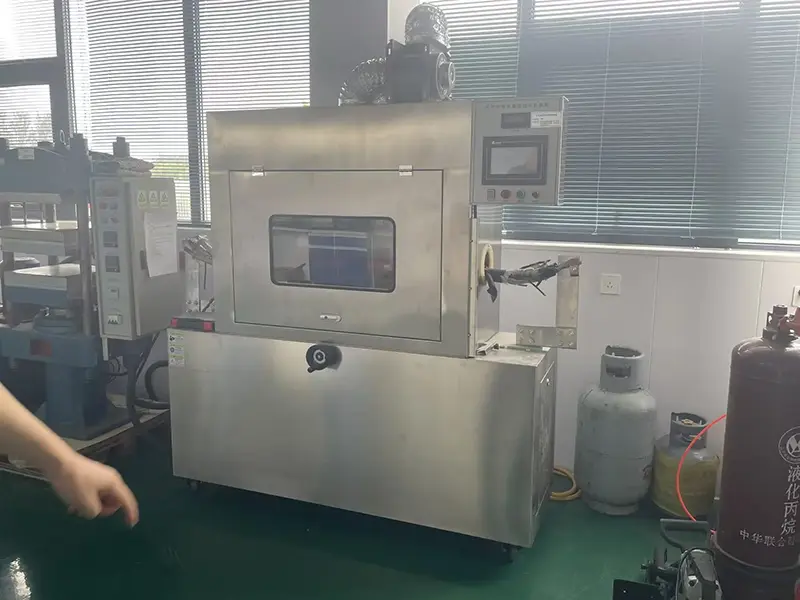

Für die jeweilige feuerbeständige Konstruktion können Brandbeanspruchungsprüfungen unter den vorgegebenen Prüfbedingungen durchgeführt werden. Die bereitgestellten Produktionsinformationen beziehen sich auf einen Brandtest bei 750 °C mit einer Dauer von 90 Minuten gemäß GB/T 19216. Die tatsächliche Testmethode, der Musteraufbau und die Akzeptanzkriterien sollten anhand der geltenden Norm und Produktspezifikation bestätigt werden.
Die elektrische Prüfung kann die Prüfung der Spannungsfestigkeit bei Netzfrequenz, die Messung des Isolationswiderstands und des Gleichstromwiderstands des Leiters umfassen. Die bereitgestellten Daten spezifizieren einen 5-minütigen 3,5-kV-Netzfrequenz-Spannungstest und einen Isolationswiderstand von ≥100 MΩ/km für die entsprechende Produktspezifikation.
Abhängig von der Produktspezifikation kann die Umweltbewertung Biegung bei niedrigen Temperaturen, UV-Bewitterung und Säure-Alkali-Korrosionstests umfassen. Die anwendbaren Testtemperaturen, -dauern und -abnahmekriterien sollten gemäß den Bestellanforderungen bestätigt werden.
Fertige Kabel können vor dem Versand auf Aussehen, Produktkennzeichnung, Kabelkonstruktion und Spuleninformationen überprüft werden. Werksinspektionsprotokolle und andere erforderliche technische Dokumente können je nach Auftrags- und Projektanforderungen bereitgestellt werden.
Die feuerbeständige Glimmerschicht bildet bei hoher Temperatureinwirkung eine isolierende Barriere um den Leiter. In Kombination mit der flammhemmenden PVC-Isolierung und dem Mantel soll die Konstruktion die Schaltkreisintegrität für die angegebene Testdauer aufrechterhalten und nicht nur die Flammenausbreitung begrenzen.
Feuerbeständiges Niederspannungs-Stromkabel aus Kupfer-PVC zeichnet sich durch eine gleichmäßige, nicht exzentrische Isolationsschichtdicke aus. Alle fertigen Kabel bestehen den Spannungsfestigkeitstest beim Eintauchen in Wasser und eliminieren so das Risiko von Stromlecks und Kurzschlüssen in feuchten unterirdischen Umgebungen. Im Vergleich zu nicht standardmäßigen Kabeln aus recycelten Materialien ist die Ausfallrate um 98 % reduziert.
Die Kabelkonstruktion kombiniert Kupferleiter, feuerbeständiges Glimmermaterial und flammhemmende PVC-Isolierung und -Ummantelung. Bei der Installation ist das Kabel vor übermäßigem Zug, scharfen Kanten und Beschädigungen der feuerbeständigen Schicht zu schützen. Sofern die Installationsplanung dies erfordert, sollten geeignete feuerbeständige Verbindungszubehörteile ausgewählt werden.
Qiancheng Cable stellt in seiner Produktionsstätte in Hengshui, Hebei, Strom- und Steuerkabelprodukte her. Werksbesichtigung, technische Dokumentation und projektspezifische Produktinformationen können je nach Auftrag bereitgestellt werden. Bei Auslandsprojekten sollten die erforderlichen Zertifikate, Prüfberichte und Dokumentationen vor der Produktion bestätigt werden, damit die gelieferten Dokumente dem Zielort und den Projektanforderungen entsprechen.
Das Kabel kann für Niederspannungskreise in Betracht gezogen werden, bei denen die Aufrechterhaltung der elektrischen Kontinuität während eines bestimmten Brandzustands Teil der Projektanforderungen ist, einschließlich Notbeleuchtung, Feueralarm und anderen sicherheitsrelevanten Systemen.
Krankenhäuser, Schulen, Gewerbebauten und andere öffentliche Einrichtungen können für ausgewählte Not- und Brandschutzstromkreise feuerbeständige Kabelkonstruktionen vorschreiben. Die erforderliche Branddauer und der Prüfstandard sollten anhand der Projektspezifikation bestätigt werden.
Das Produkt kann in Kabeltrassen, Gräben und anderen geschützten Verlegesystemen eingesetzt werden, bei denen Kabelkonstruktion und Installationsbedingungen kompatibel sind. Die Kabelführung sollte einen angemessenen Schutz vor mechanischer Beschädigung und übermäßiger Biegung bieten.
Industrieanlagen, Infrastruktureinrichtungen und andere Niederspannungsverteilungssysteme erfordern möglicherweise feuerbeständige Schaltkreise für kritische Geräte. Leitergröße, Kernkonfiguration, Installationsmethode und Brandschutzanforderungen sollten vor der Spezifikation bestätigt werden.
A: Ein flammhemmendes Kabel begrenzt in erster Linie die Flammenausbreitung, während eine feuerbeständige Konstruktion eine feuerbeständige Schicht enthält, die die Schaltkreisintegrität für einen bestimmten Zeitraum unter definierten Brandtestbedingungen aufrechterhalten soll. Die anwendbare Branddauer und Prüftemperatur hängen von der Produktspezifikation und der Norm ab.
A: Der Leiter besteht aus Kupfer. Die bereitgestellten Produktionsinformationen sehen als Ausgangsmaterial hochreinen Elektrolytkupferstab vor, gefolgt von Ziehen und Glühen. Der Gleichstromwiderstand des Leiters wird anhand der geltenden technischen Anforderungen überprüft.
A: Abhängig von der spezifizierten Konstruktion kann die Prüfung die Feuerfestigkeit, die Spannungsfestigkeit bei Netzfrequenz, den Isolationswiderstand, den Leiterwiderstand und die Biegung bei niedrigen Temperaturen umfassen. Der erforderliche Prüfbericht und die Prüfunterlagen können bei Auftragserteilung bestätigt werden.
A: Englischsprachige technische Dokumente können entsprechend den Projekt- und Auftragsanforderungen erstellt werden. Das erforderliche Zertifikat, der Prüfbericht und die Liste der Inspektionsdokumente sollten im Voraus bestätigt werden, da die Dokumentationsanforderungen je nach Bestimmungsort, Projekt und anwendbarer Norm variieren.
A: Kabellänge und -spezifikation können je nach Bestellung besprochen werden. Bei der Angebotsanfrage sind der erforderliche Leiterquerschnitt, Aufbau, Menge, Spulenlänge, Kennzeichnung und weitere technische Details anzugeben.
A: Typische Installationsumgebungen umfassen Kabeltrassen, Kabelgräben und andere geschützte Niederspannungs-Routensysteme. Vorbehaltlich der Projektanforderungen kann es für Notstrom-, Brandschutz- und kritische Niederspannungsstromkreise in öffentlichen Gebäuden, Infrastruktur- und Industrieanlagen in Betracht gezogen werden.
A: Werksbesuche und Inspektionen durch Dritte können je nach Projekt und Inspektionsvereinbarung besprochen werden. Wenn eine unabhängige Probenahme oder Prüfung erforderlich ist, sollten die Probenahmemethode, der Prüfumfang und die anwendbare Prüfnorm vor dem Versand vereinbart werden.
A: Geben Sie den erforderlichen Leiterquerschnitt, die Aderkonfiguration, die Kabellänge, die Nennspannung, die Installationsmethode, die Feuerwiderstandsanforderung und den Bestimmungsort an. Wenn für das Projekt bestimmte Standards, Zertifikate oder Testberichte erforderlich sind, geben Sie diese Anforderungen in die Anfrage ein, damit das Produkt und die Dokumentation gemeinsam überprüft werden können.
Bei einem Projektangebot hilft die Bereitstellung der Kabelspezifikation, der erforderlichen Feuerwiderstandsdauer, der Installationsmethode und der Dokumentationsanforderungen in der Anfragephase Qiancheng dabei, den geeigneten Bau- und Inspektionsumfang zu bestätigen.
